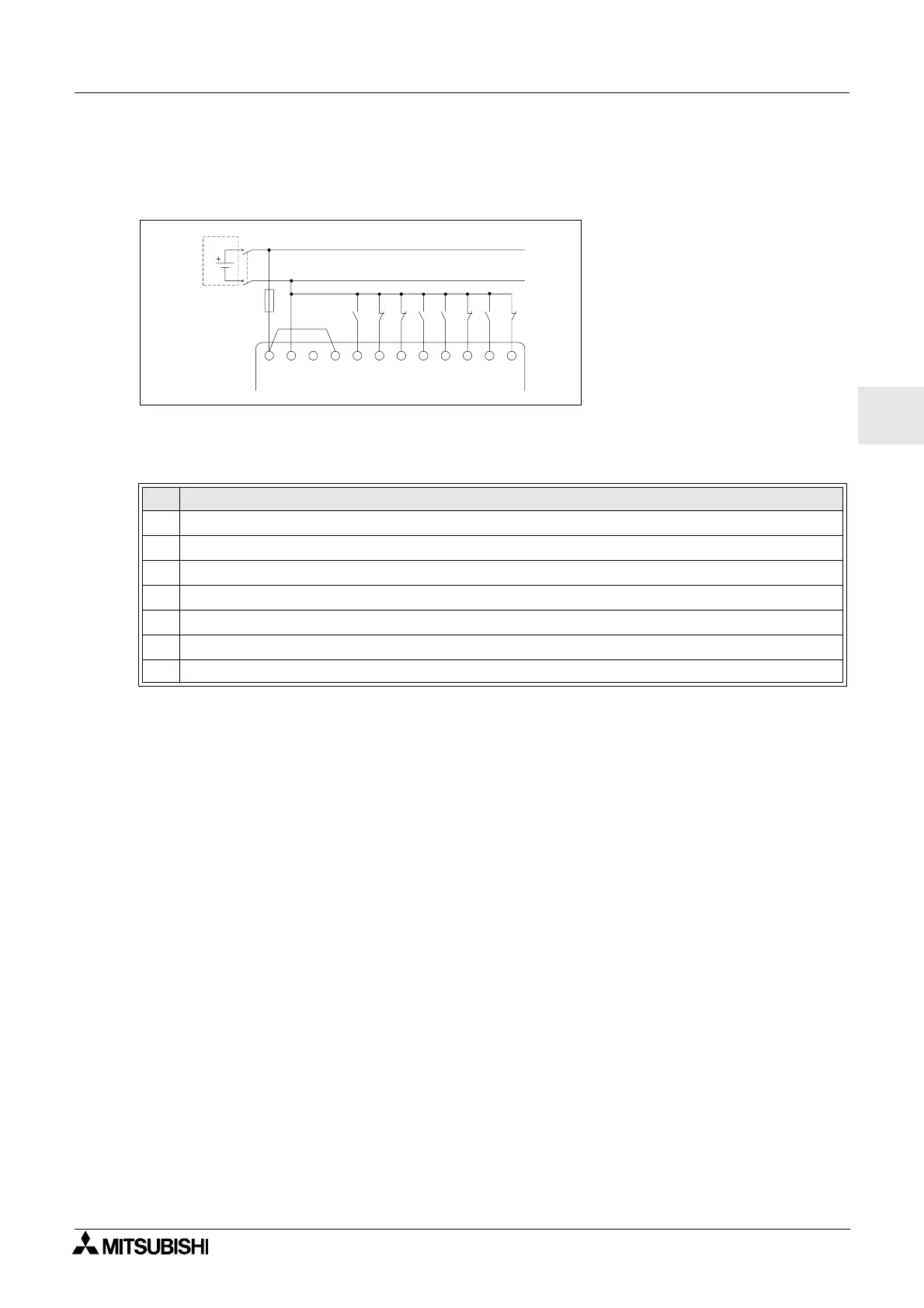

4.5.3 DC-Spannungsversorgung und Sink-Eingangsverdrahtung (gemeinsame Masse)
Abbildung 4.7: DC-Spannungsversorgung und Sink-Eingangsverdrahtung
(gemeinsame Masse)
Tabelle 4.7: DC-Spannungsversorgung und Sink-Eingangsverdrahtung (gemeinsame
Masse)
Nr. Beschreibung
 DC-Spannungsversorgung: 24 V DC
 Schaltkreis-Schutzgerät
 Überlastschutz max. Strom: 1,0 A

DC-Spannungsklemmen

Sink-/Source-Eingangsklemmen

Sensor-Eingangsklemmen

Eingangsklemmen





+ -
1
2
3
456
(A) (B)

78
INPUTS

