Sistema
α
2
AL2-GSM-CAB 8
ITL-36

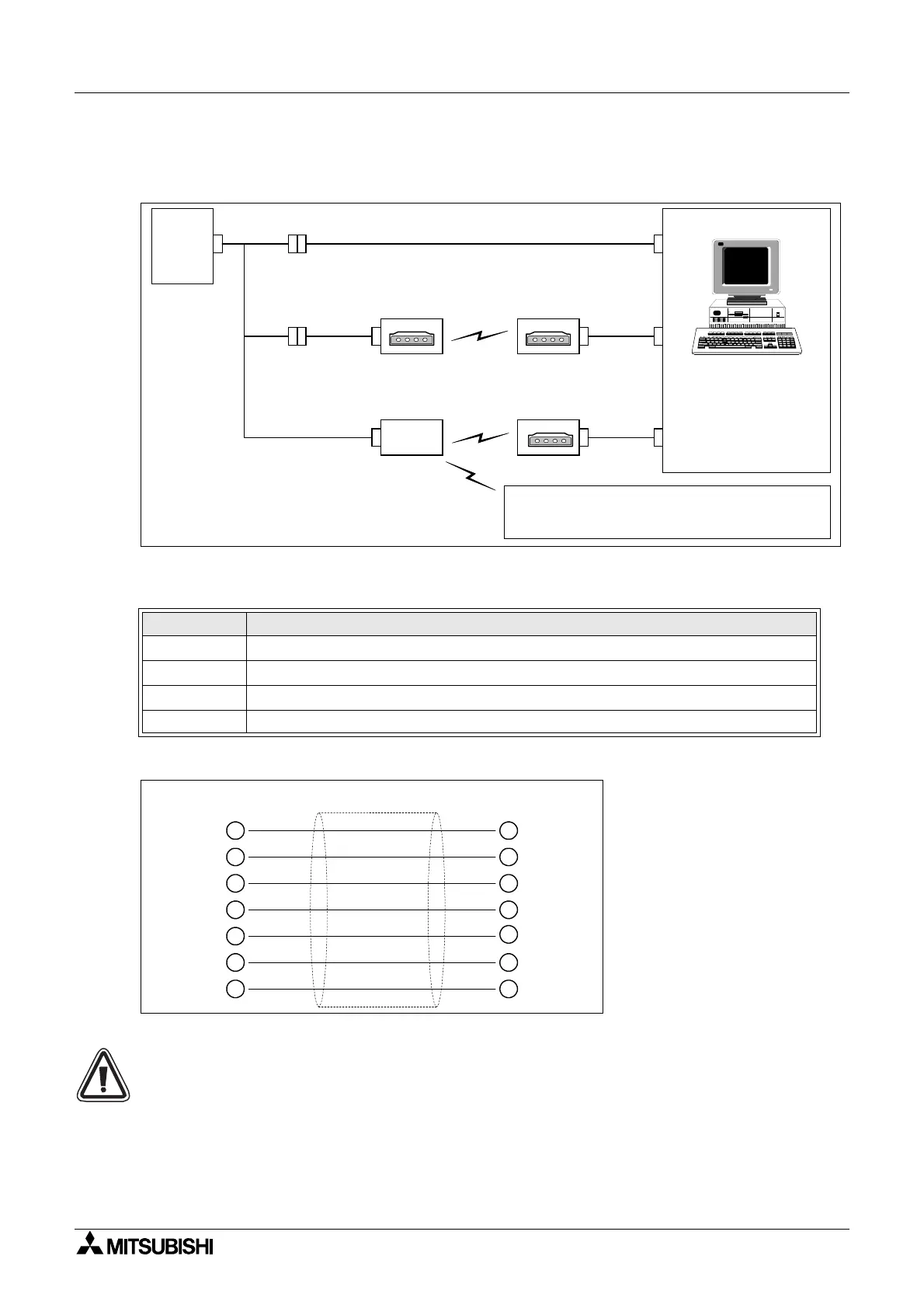

8.1.2 Configurazione del sistema con l´uso di AL2-GSM-CAB
Illustrazione 8.2: Configurazione del sistema con l´uso di AL2-GSM-CAB
Cambiamento di punti è lo stesso che nell´illustrazione 1.2
Illustrazione 8.3: Riferimento per cavo incrociato RS-232C
Nota:
I segnali 4 e 7 devono essere settati sull´alto livello sul lato del PC. Se questi segnali non
sono settati, non comunicheranno con le serie
α
2.
Tabella 8.1: Configurazione del sistema con l´uso di AL2-GSM-CAB
Item Cavo da usare
1 AL2-GSM-CAB
2 cavo incrociato RS-232C (vedi illustrazione 8.3)
3 cavo dritto RS-232C per il modem (vedi illustrazione 8.5)
4 cavo dritto RS-323 per il modem (specificato dal produttore del modem)
α
2
Serie
PC
- Software de
programación
(AL-PCS/WIN-E)
- Protocolo dedicado
- Aplicatión de e-mail
Teléfono celular
(soporte de mensajeSMS)
Spedizione di messaggio
SMS
GSM
Modem
Telemanutenzione (onda radio utente),
spedizione di e-mail
Modem normale
Telemanutenzione/linea telefonica utente
Modem normale Modem normale
Protocollo per I'utente
(D-Subpinda9femmina) (D-Subpinda9femmina)
2
3
8
7
6
5
4
2
3
8
7
6
5
4
