4.2 Dimensione del filo
Per gli input e gli output usare il seguente filo. Spelare il filo per la lunghezza che segue. (Vedi
tabella 4.1 e illustrazione 4.1). Svitare il morsetto sino alla sua posizione massima prima di
inserire un filo. Inserire completamente il filo nel morsetto per assicurarsi di aver instaurato un
collegamento corretto.
Per i morsetti è adatto un cacciavite a testa piatta da 3 mm..

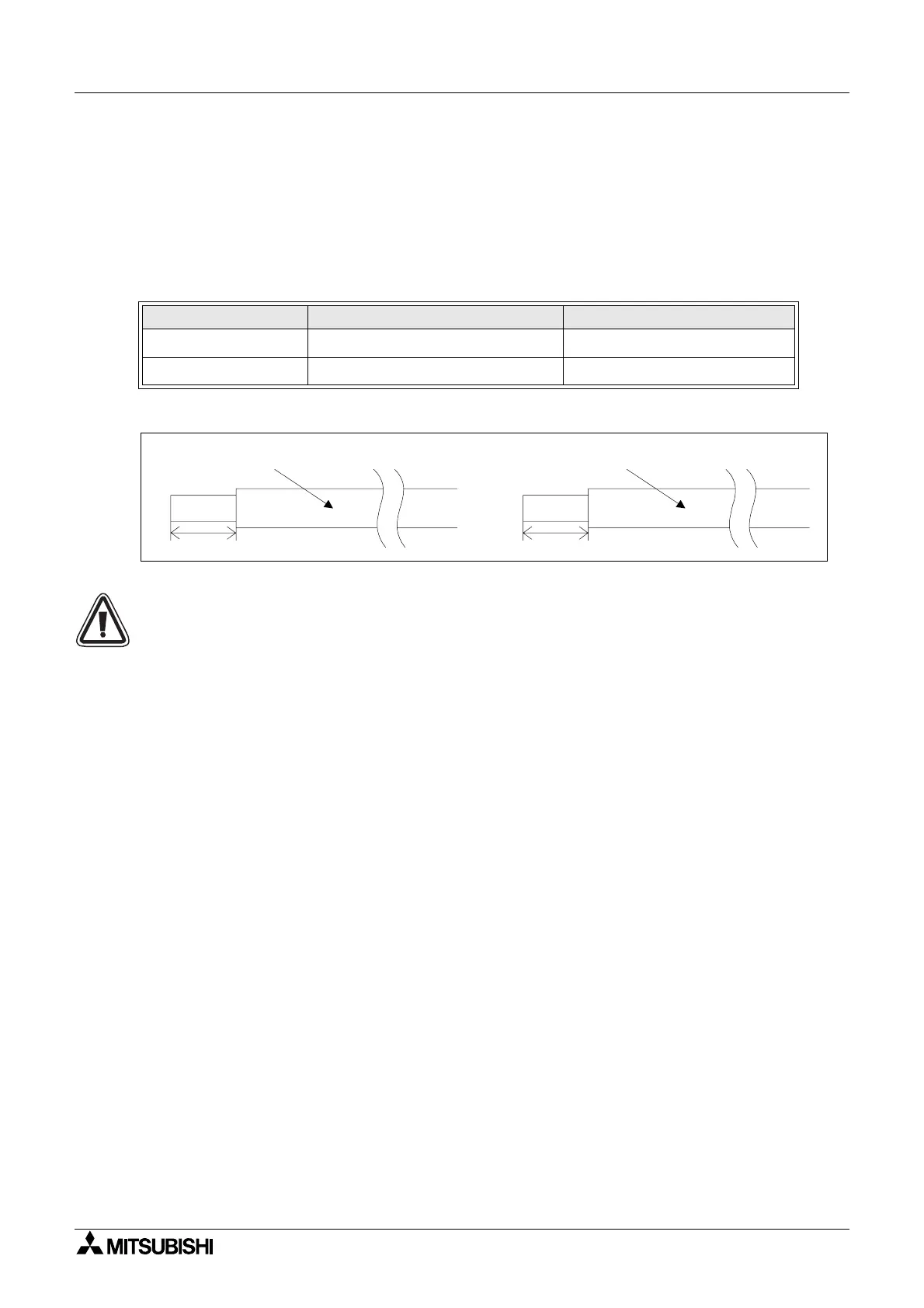

Illustrazione 4.1:
Dimensioni dei fili
Nota:
• Per evitare di danneggiare il filo, serrare con una coppia di 0,5~0,6 N⋅m.
• Per favore non usare stagno, lega per saldature o altri materiali sul cavo spelato, dato
che ciò potrebbe causare la rottura della tratta di filo.
- Cavo saldato:
togliere la guaina, torcere l´anima dei fili, poi collegare il cavo (o usare un capocorda
a strozzamento).
- Cavo singolo:
togliere la guaina, poi collegare il cavo.
Tabella 4.1: Dimensioni dei fili
Dimensione fili Lunghezza
Unità di base
26 - 12 AWG (0.13 - 3.31mm
2
)
7mm ± 0.5mm
Modulo di estensione
24 - 14AWG (0.2 - 2.5mm
2
)
6mm ± 0.5mm
7mm ± 0.5mm
26 -12 AWG
6mm
24 -14 AWG
Unità di base Modulo di estension e
