7. AL-232CAB
7.1 Introduzione
L’AL-232CAB è un cavo RS-232C collegato tra un controller della serie
α
(
α
,
α
2) ed un
personal computer utilizzato come mezzo di programmazione.
Nota
• Il cavo AL-232CAB non può essere utilizzato per scopi non conformi alla sua
destinazione.
• Il cavo AL-232CAB sporge di circa 40 mm dal pannello superiore se viene collegato ad
un controller della serie a.

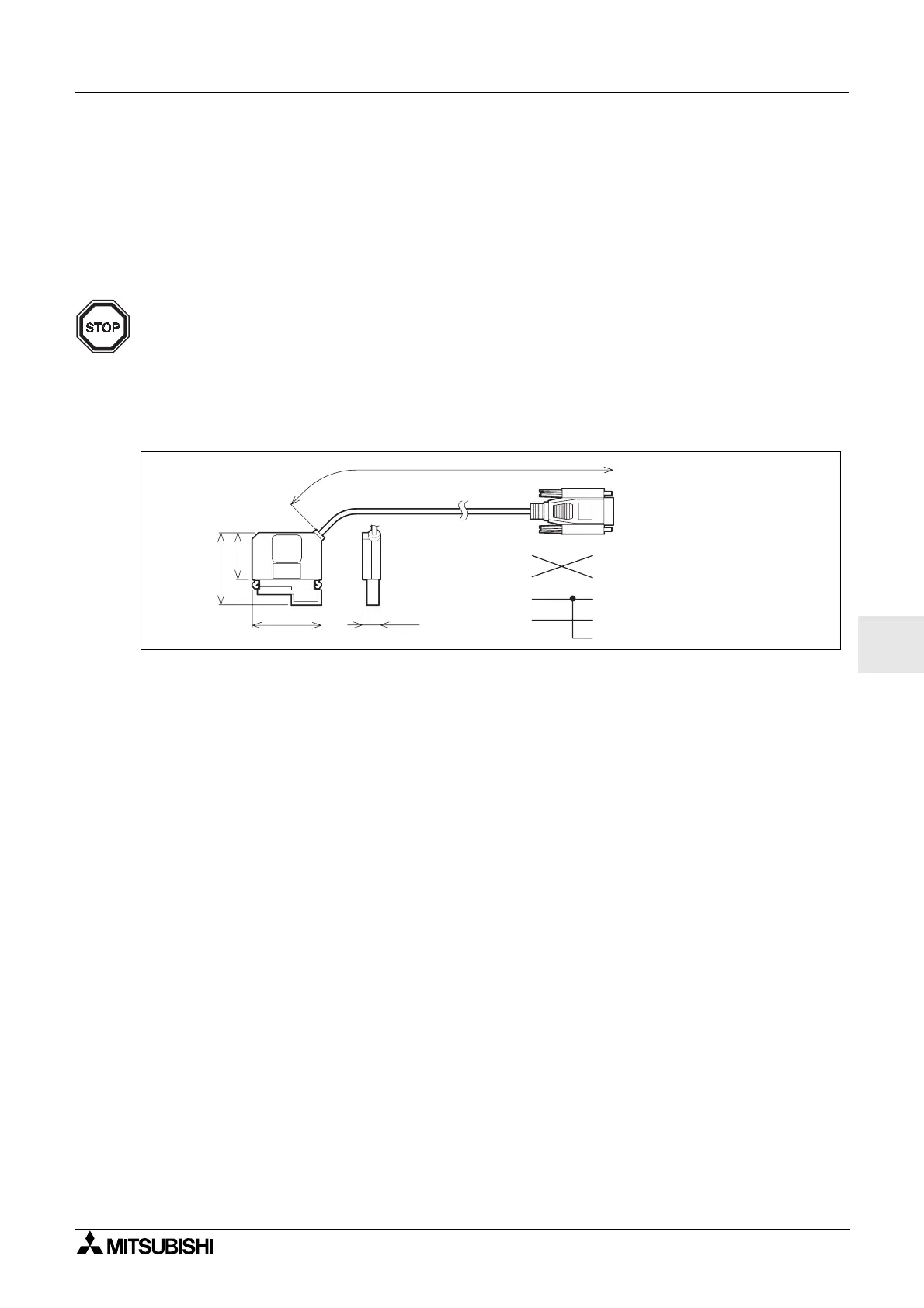

7.1.1 Misure d’ingombro
2500
30.8
47.8
46
11.5
RXD(RD)
TXD (SD )
D T R (E R )
GND(SG)



*1


0
lato personal computer
(D-SUB a 9 pin femmina)
*1 Il segnale deve essere
impostato.
Dimensioni : mm
serie lato
α
2
