El módulo de extensión sensor-actuador AL-ASI-BD se emplea en combinación con un
controlador de serie
α
2 para la comunicación interna de datos a través del bus de
comunicación ASI (Interfaz AS)
.
En los Manuales de programación de la serie
α
2 pueden encontrarse informaciones
adicionales.
Advertencia
• Las únicas personas autorizadas a reemplazar el módulo AL2-ASI-BD son las que
dominan las normas locales y nacionales de electrotecnia.
• Desconecte la alimentación eléctrica antes de instalar o retirar el módulo AL2-ASI-BD.
• Reemplace la cubierta después de retirar el módulo AL2-ASI-BD.
• Mitsubishi Electric no se responsabilizará bajo ninguna circunstancia de cualquier daño
ocurrido como consecuencia de la instalación o la utilización de este equipo.
9.1 INTRODUCCI
ó
N
El AL-ASI-BD se conecta al cuerpo principal del controlador de serie
α
2, formando una
estación esclava al servicio de una red (4 entradas, 4 salidas). Al crear ésta red de ampliación,
es posible conectar 31 estaciones esclavas como máximo. La fuente de energía eléctrica de
la interfaz AS suministra la corriente necesaria para la comunicación a través del bus de la
red.
9.1.1 Dimensiones externas

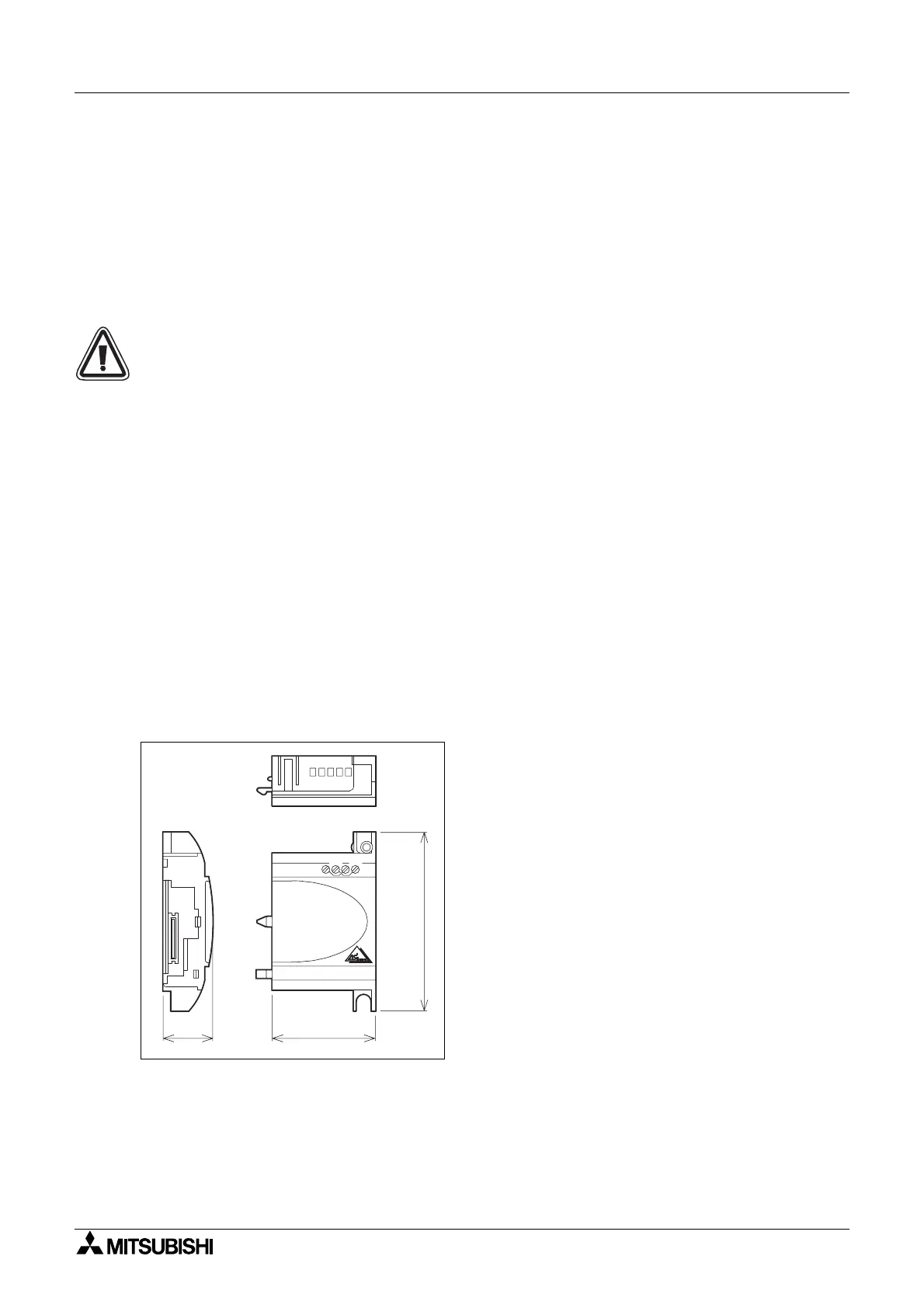

Figura 9.1: Dimensiones externas
Dimensiones : mm
ASI+
ASI-
ASI+
ASI-
90
53.1
24.5
