9. AL2-ASI-BD
Gränssnittskortmodulen för ställdonssensor i AL2-ASI-BD används tillsammans med
styrenheterna i
α
2-serien för datakommunikation via ett nätverk för ställdonssensorgränssnitt
(AS-gränssnitt).
Ytterligare information finns i programmeringshandböckerna för
α
2-styrenheterna.
Viktigt
• AL2-ASI-BD får endast bytas ut av personal med erforderlig kännedom om lokala och
nationella
elsäkerhetsbestämmelser och standarder .
• Stäng av strömförsörjningen innan du installerar eller tar bort AL2-ASI-BD.
• Sätt tillbaka kåpan när du tagit bort AL2-ASI-BD.
• Mitsubishi Electric är under inga omständigheter ersättningsskyldigt eller ansvarigt för
följdskador som kan uppstå till följd av installation eller användning av utrustningen.
9.1 Inledning
AL2-ASI-BD ansluts till huvudenheten på en styrenhet i serien, så att den utgör en slavstation
i ett AS-gränssnittsnätverk (4 ingångar, 4 utgångar). Högst 31 slavenheter kan anslutas för att
bilda ett AS-gränssnittsnätverk. Strömförsörjning för kommunikation sker via AS-
gränssnittsbussen, via AS-gränssnittets strömförsörjningsenhet. Kommunikationssignalen
överlagras över strömförsörjningen på AS-gränssnittsbussen.
9.1.1 Yttre mått

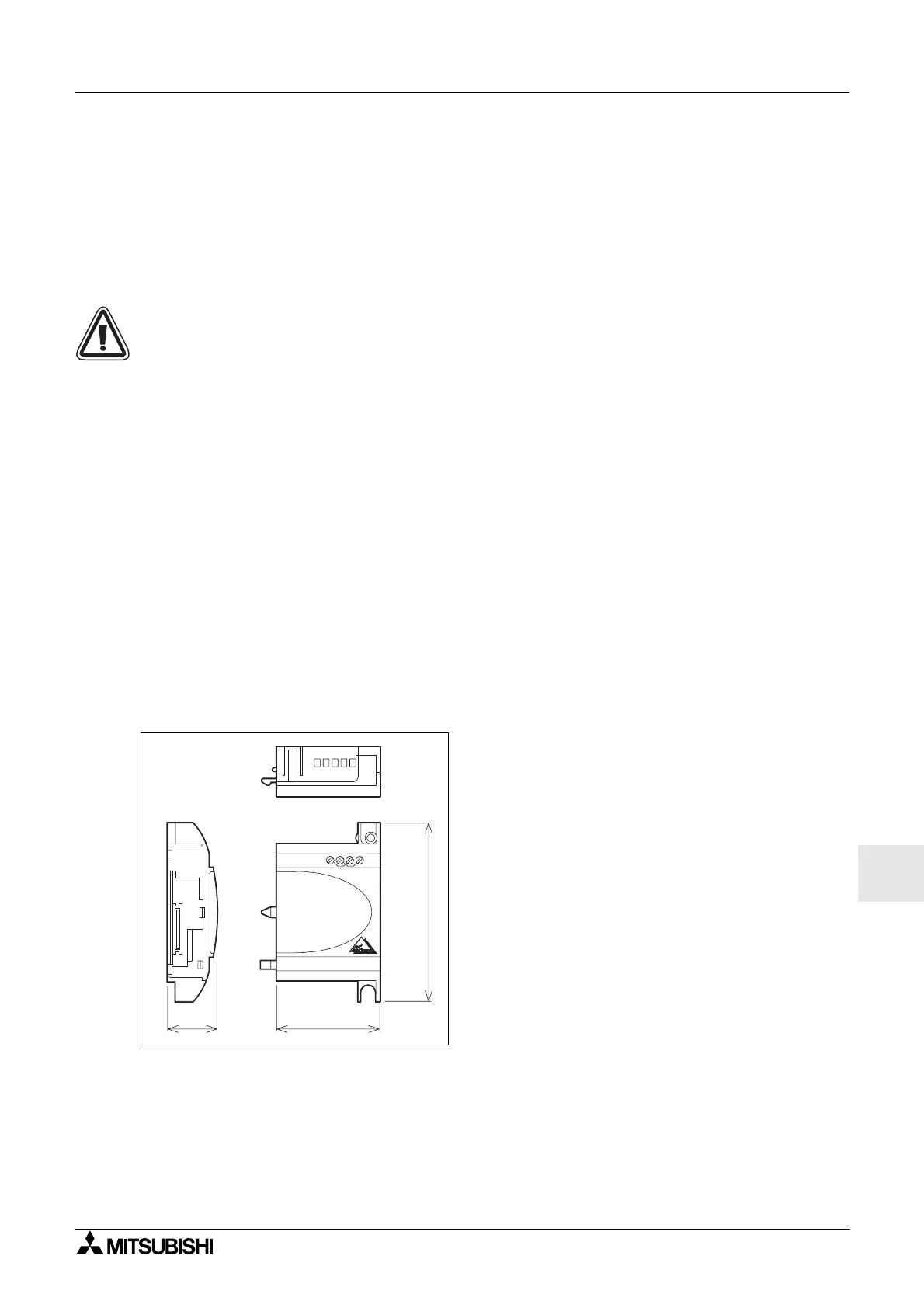

Figur 9.1:
Yttre mått
Mått: mm)
ASI+
ASI-
ASI+
ASI-
90
53.1
24.5
