Sistema
α
2
Alambrado 4
ESP-23
ESP

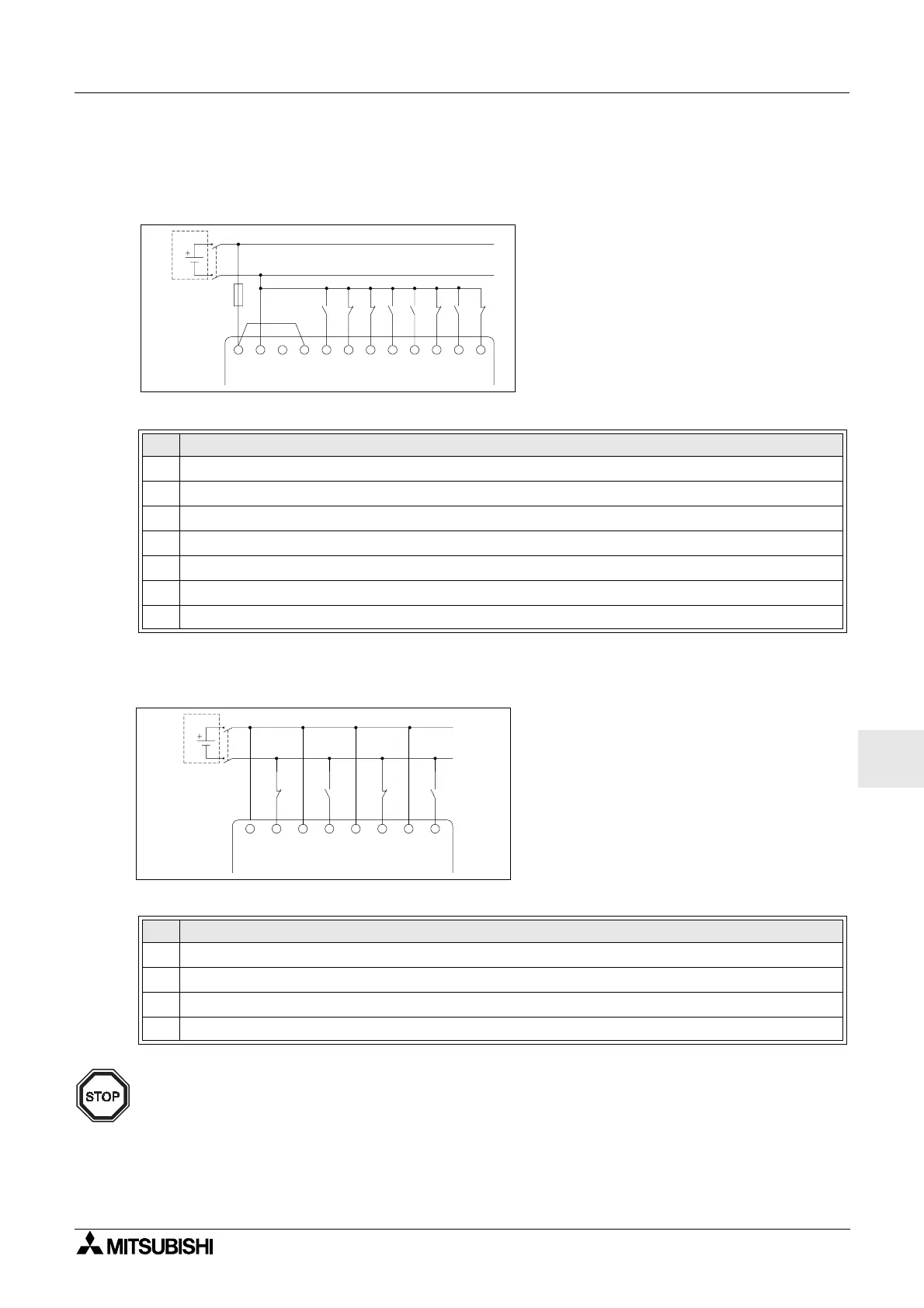

4.5.3 Esquema de conexión de entrada de alimentación CC y drenaje (terminal "-")
Figura 4.7: Esquema de conexión de entrada de alimentaciónCCydrenaje
(terminal "-")
4.5.4 Esquema de conexión de entrada de drenajeAL2-4EX (terminal "-")
Figura 4.8: Esquema de conexión de entrada de drenaje AL2-4EX (terminal
"-")
Nota
Cada terminal de entrada (EI1 ~ EI4) puede usarse como una entrada de fuente o entrada
de reducción.
Tabla 4.7: Cableado de la entrada de alimentación CC y drenaje (terminal "-")
No. Descripción
1 Alimentación CC: 24V CC
2 Dispositivo de aislamiento de circuito
3 Dispositivo de protección con límite de 1,0A
4 Bornes de tensión CC
5 Bornes de entradas Sink/Source
6 Conmutadores de entrada del sensor
7 Bornes de entrada
Tabla 4.8: Cableado de la entrada de alimentación CC y drenaje (terminal "-")
No. Descripción
1 Alimentación CC: 24V CC
2 Dispositivo de aislamiento de circuito
3 Bornes de entrada ver la nota
4 Conmutadores de entrada del sensor
+ -
1
2
3
456
(A) (B)
78
INPUTS
EI1
(+)
EI1
(-)
EI2
(+)
EI2
(-)
EI3
(+)
EI3
(-)
EI4
(+)
EI4
(-)
To Next Page
