α
2-serien
Anslutning och kablage 4
SWE-25
SWE

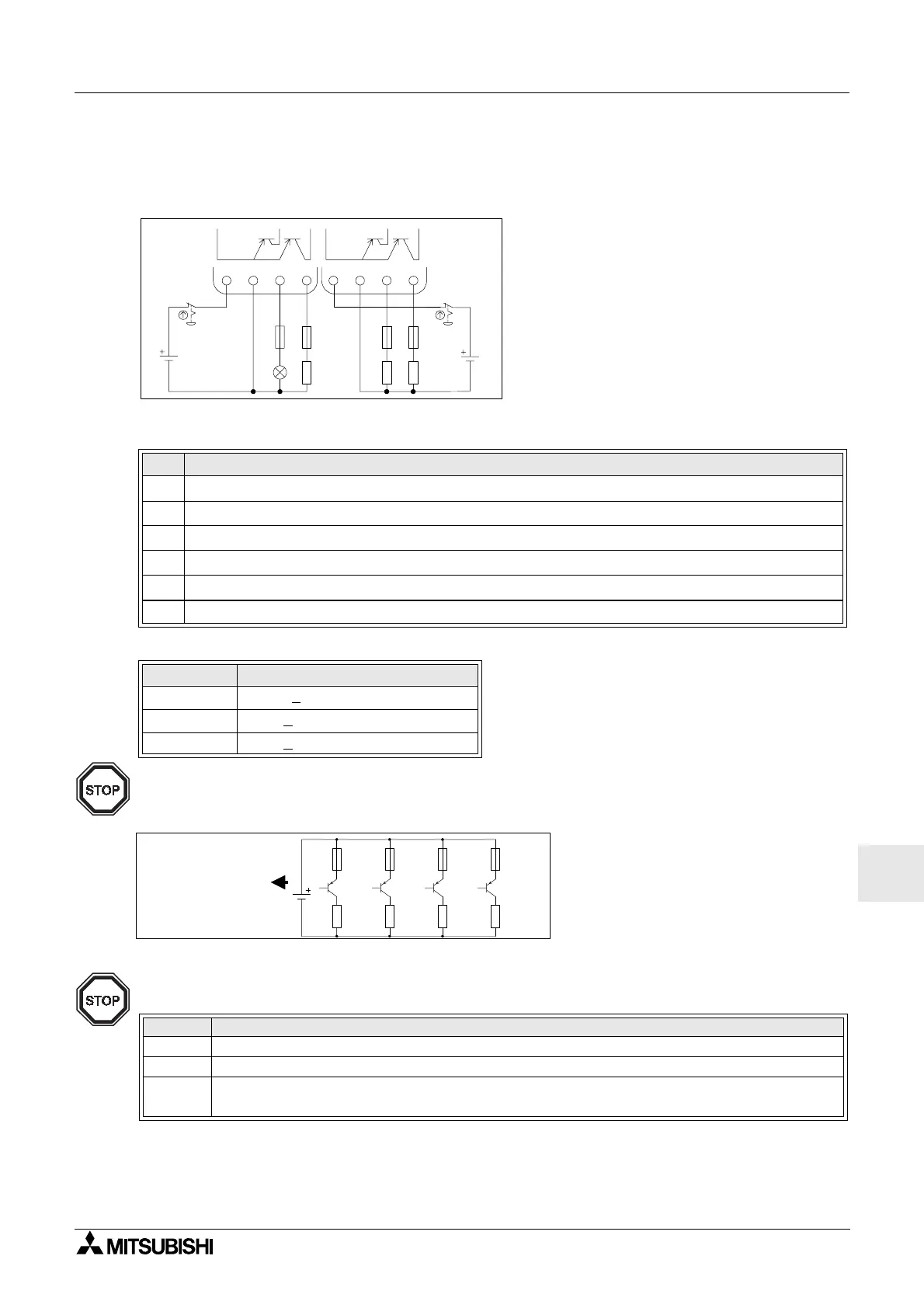

4.6.3 Kretsschema för transistorutgång (endast source eller gemensam +), AL2-4EYT
Figur 4.11: Kretsschema för transistorutgång (endast source eller gemensam +),
AL2-4EYT
*1 Strömkällans kapacitet ≥ säkringens märkström × 2
Figur 4.12: Exempel på beräkning av erforderlig säkringsmärkström
Obs
Tabell 4.13: Transistorutgång
Pos. Benämning
1 Likströmsförsörjning 24 V
2 Nödstopp
3 Överströmsskydd – se tabell 4.14
4 Strömförsörjningsplint
5 Utenheter
6 Likströmsförsörjning 12 V
Tabell 4.14: Tabell överströmsskydd transistorutgång
Spänning Överströmsskydd (säkring)
5V=<
0,3 A / strömkälla
12 V=<
2,0 A / strömkälla
*1
24 V=<2,0 A / strömkälla
*1
Tabell 4.15: Information om utgångsplintar
Volt Information om utgångsplintar
5 Varje krets kan omfatta från en enda utgångsplint ända upp till samtliga utgångsplintar.
12-24 Varje krets kan omfatta från en enda utgångsplint ända upp till samtliga utgångsplintar.
5,12,24
Det går att använda vilka kombinationer som helst av 5 V-, 12 V-, och 24 V-utgångar med
en och samma
α
2-styrenhet, genom att använda separata kretsar för respektive spänning.
EO1 EO2 EO3 EO4
+
-
-+
Fuse
1A
12V, 8A
(8A
≥
1A
×
2
×
4)
Fuse
1A
Fuse
1A
Fuse
1A
O01
O02 O03 O04
To Next Page
