Contrôleur
α
2
Câblage 4
FRE-22

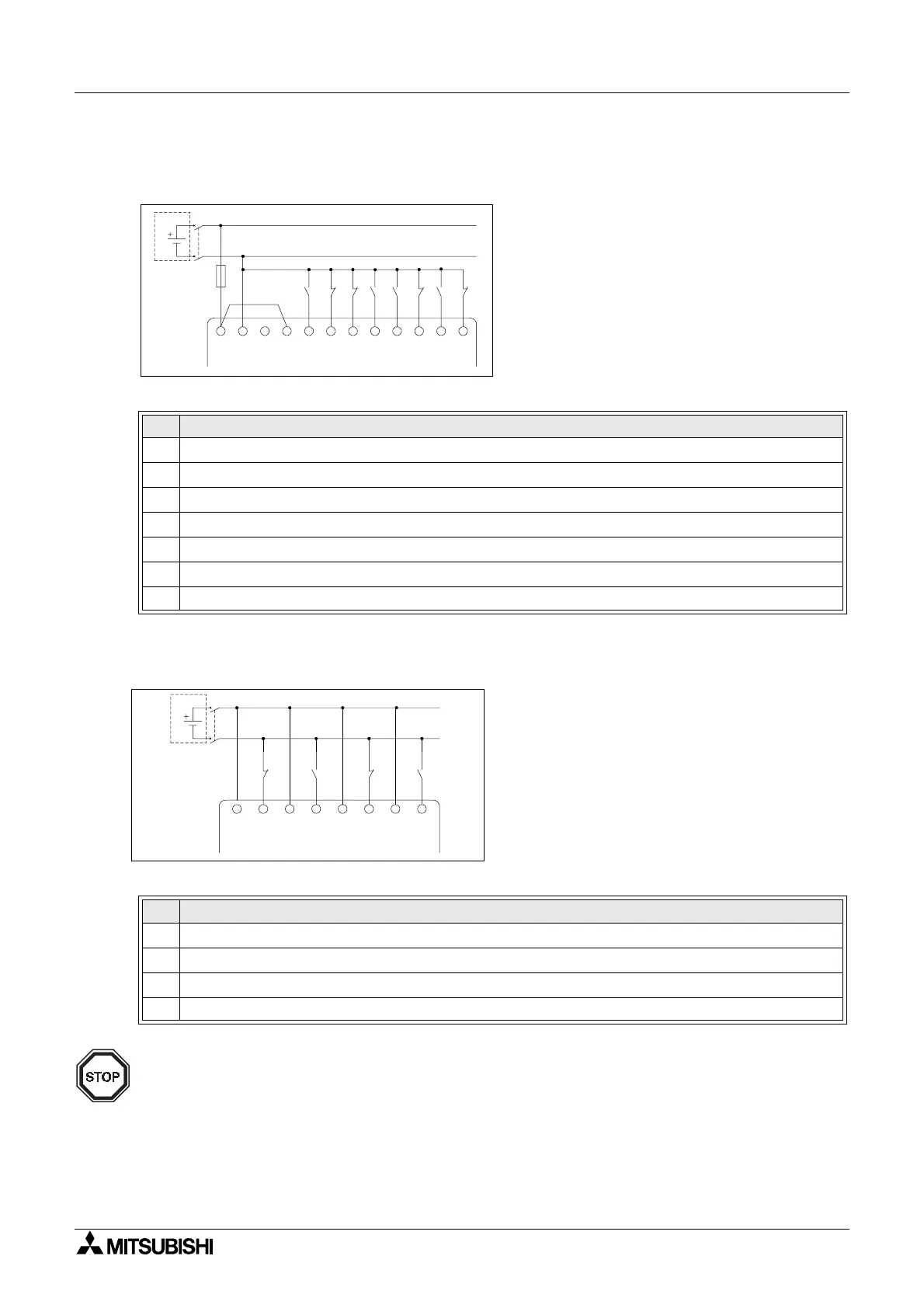

4.5.3 Plan de câblage de l'alimentation CC et de l'entrée ("-")
Figure 4.7: Plan de câblage de l'alimentation CC et de l'entrée ("-")
4.5.4 Plan de câblage de l'entrée sink ("-") AL2-4EX
Figure 4.8: Plan de câblage de l‘entrée sink (”-”) AL2-4EX
Remarque
Chaque borne d'entrée (EI1 ~ EI4) peut être utilisée comme entrée source ou entrée sink.
Tableau 4.7: Plan de câblage de l'alimentation CC et de l'entrée ("-")
No. Description
1Alimentation CC: 24V CC
2 Dispositif d'isolement descircuits
3Dispositif de protection (1,0A)
4Bornesdetension CC
5Bornesdes entréesSink/Source
6 Commutateursd’entrée du capteur
7Bornesdes entrées
Tableau 4.8: Plan de câblage de l'alimentation CC et de l'entrée ("-")
No. Description
1Alimentation CC: 24V CC
2 Dispositif d'isolement descircuits
3Bornesdes entrées
4 Commutateursd’entrée du capteur





+-
1
2
3
456
(A) (B)

78
INPUTS




EI1
(+)
EI1
(-)
EI2
(+)
EI2
(-)
EI3
(+)
EI3
(-)
EI4
(+)
EI4
(-)
 

