Sym HD300 User Manual

95

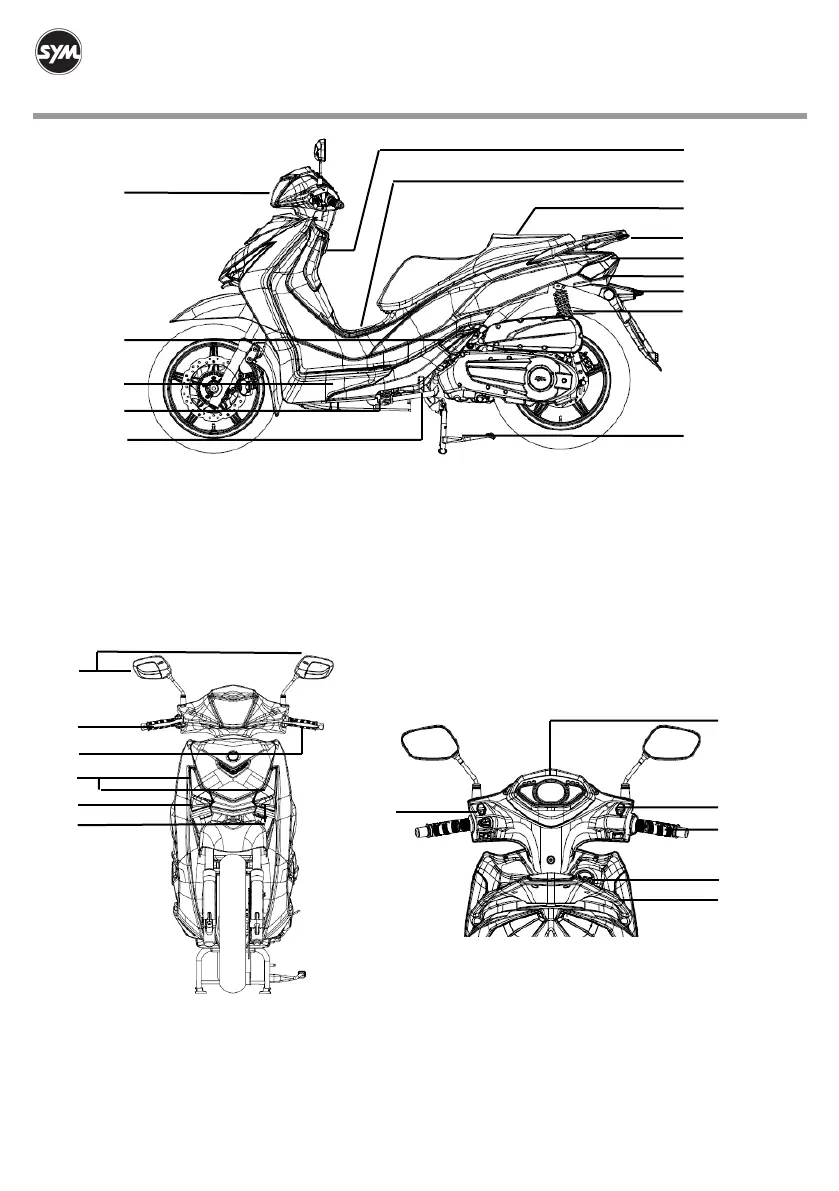

6. Localização de peças
(1)
(3)
(8)
(7)
(6)
(5)
(11)
(9)
(4)
(2)
(10)
(1). LED Farol
(2). Apoio pés passageiro
(3). Visor nível de refrigerante
(4). Interruptor descanso lateral
(5). Descanso lateral
(6). Gancho de transporte
(7). Tampa depósito de
combustível
(8). Assento /
Compartimento de bagagem
(9). Suporte traseiro
(10). Farol traseiro/luz de travão
(11). Luz pisca traseiro
(12). Luz placa de matrícula
(13). Amortecedor traseiro
(14). Descanso central
(13)
(15)
(12)
(16)
(17)
(18)
(21)
(22)
(23)
(24)
(25)
(20)
(15). Espelhos retrovisores
(16). Manete travão dianteiro
(17). Manete travão traseiro
(18). Luzes Led de presença
(19). Luz pisca à direita/Frente
(19)
(20). Luz pisca à esquerda/
Frente
(21). Interruptores à esquerda
do guiador
(22). Instrumento de combinação
(23). Interruptores à direita do guiador
(24). Punho de acelerador
(25). Interruptor de ignição
(26). Compartimento dianteiro
HD300 (LS30W1-EU)
