Torqeedo Cruise 10.0R User Manual

Inbetriebnahme
EN DE
2
1
3
4
2
8
7
3
5
6

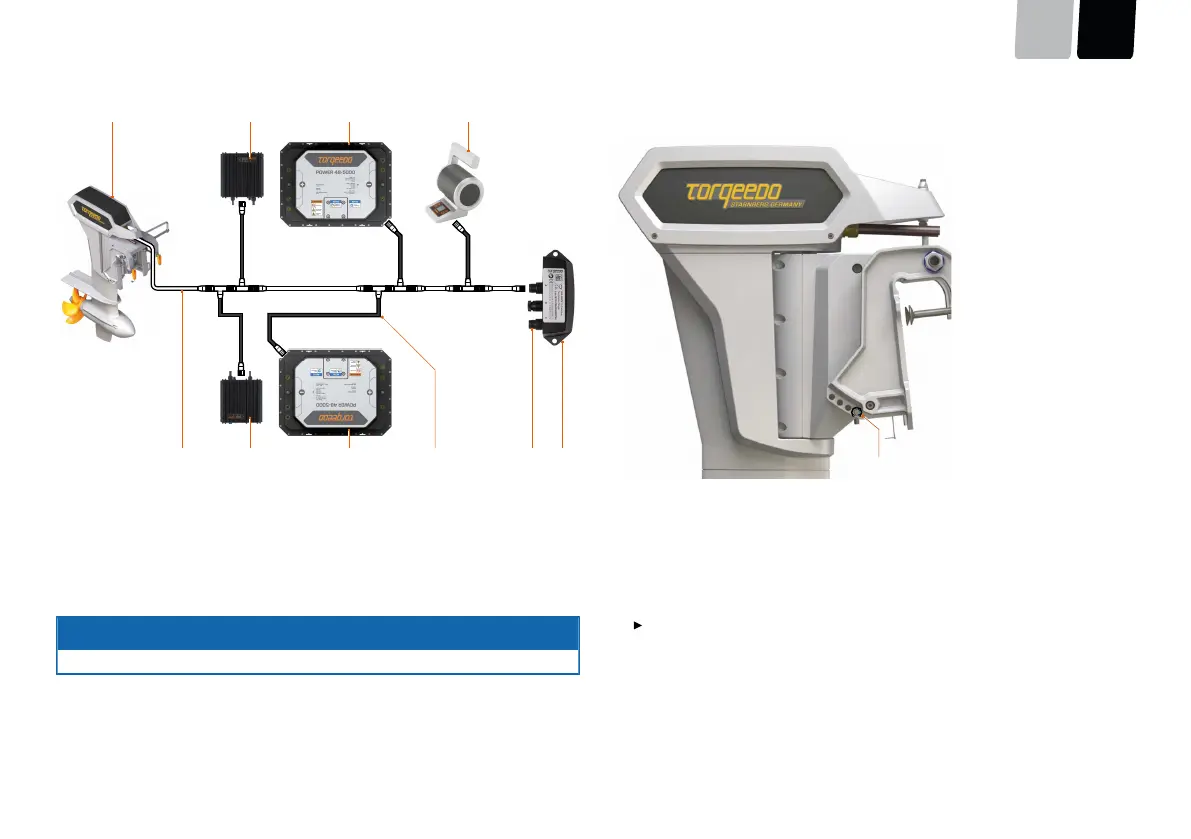

Abb. 12: Schematischer Aufbau eines TorqLink-Netzwerks mit dem Gashebel 1949-1952
1
Cruise 10.0 R (Abschlusswiderstand)
5
Terminator Single
2
Ladegerät
6
ON/OFF-Schalter
3
Power 48-5000
7
Stichleitung
4
Gashebel 1949-1952
8
Backbone
HINWEIS
Stichleitungen dürfen nicht verzweigt oder verlängert werden.
5.5 Trimmung des Motors
1
Abb. 13: Sicherungssplint Trimmbolzen
1
Sicherungssplint
Installieren Sie den Kippschalter zur Trimmung des Motors wie folgt:
1. Bohren Sie ein passendes Loch in die Konsole.
Orientieren Sie sich dabei an der Rückseite des Kippschalters.
2. Verlegen Sie das Datenkabel an der dafür vorgesehenen Stelle am Motor.
3. Befestigen Sie den Kippschalter im Cockpit.
Der Kippmechanismus erlaubt das Kippen des Motors.
Seite 21 / 113
