2 Produktbeschreibung
2.1 Lieferumfang
Zum vollständigen Lieferumfang Ihres Torqeedo Cruise Systems gehören folgende
Teile:
■
Motor komplett mit Pylon, Schaft und Spiegelhalterung (mit Führungsrohr für
Fernlenkung)
■
Propeller mit Befestigungssatz (5-teilig)
■
Finne mit drei Befestigungsschrauben (M6 aus Aluminium)
■
Gelenkstange und Kleinteile für Anschluss der Lenkung
■
Kabelsatz mit Hauptschalter
■
Bedienungsanleitung
■
Garantieschein
■
Verpackung
■
Befestigungssatz
■
Serviceheft
■
Kippschalter
2.2 Übersicht Bedienelemente und Komponenten
Abb. 2: Gashebel (Zubehör) Abb. 3: Kabelsatz Abb. 4: Not-Stopp-
Magnetchip
Cruise System

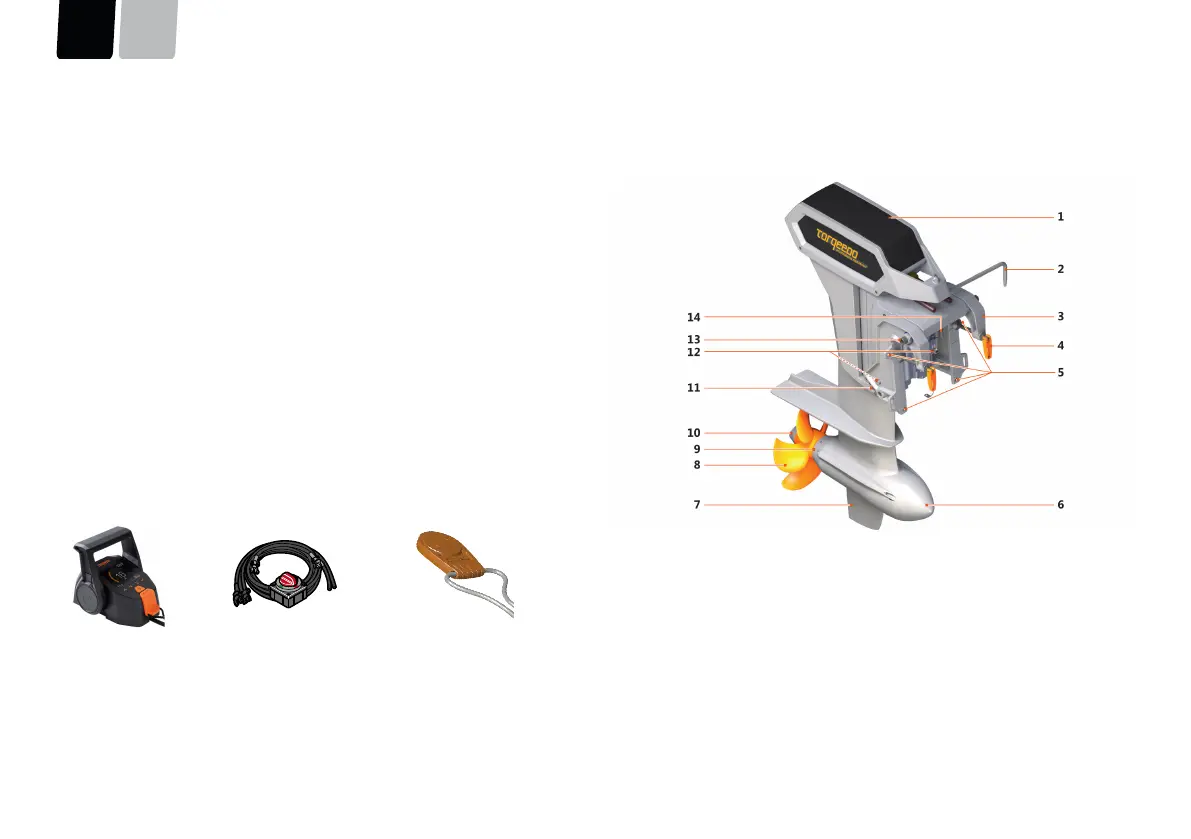

Abb. 5: Übersicht Antriebsteile und Komponenten
1
GPS-Empfänger im Schaftkopf
8
Propeller
2
Gelenkstange
9
Halbringanoden
3
Spiegelhalterung
10
Wellen-Opferanode
4
Knebelschraube
11
Trimmbolzen (zur Fixierung der
Rastposition des Motors)
5
Bohrung Ø 12 mm
12
Ringanoden an Spiegelhalterung
6
Pylon
13
Führungs-Rohr
7
Finne
14
Hebel zum Arretieren
