a b c
106
FR
/DQJOHGHODSRWHQFHSHXWrWUHIDFLOHPHQWPRGL³pHQVXLYDQWFHV
étapes :
Ŷ Desserrer la vis latérale (côté droit) (d) jusqu’à ce que l’axe se
libère.
Ŷ Ajuster l’inclinaison de l’axe jusqu’à la hauteur désirée.
Ŷ Resserrer la vis latérale et conserver une note du couple de
serrage recommandé.

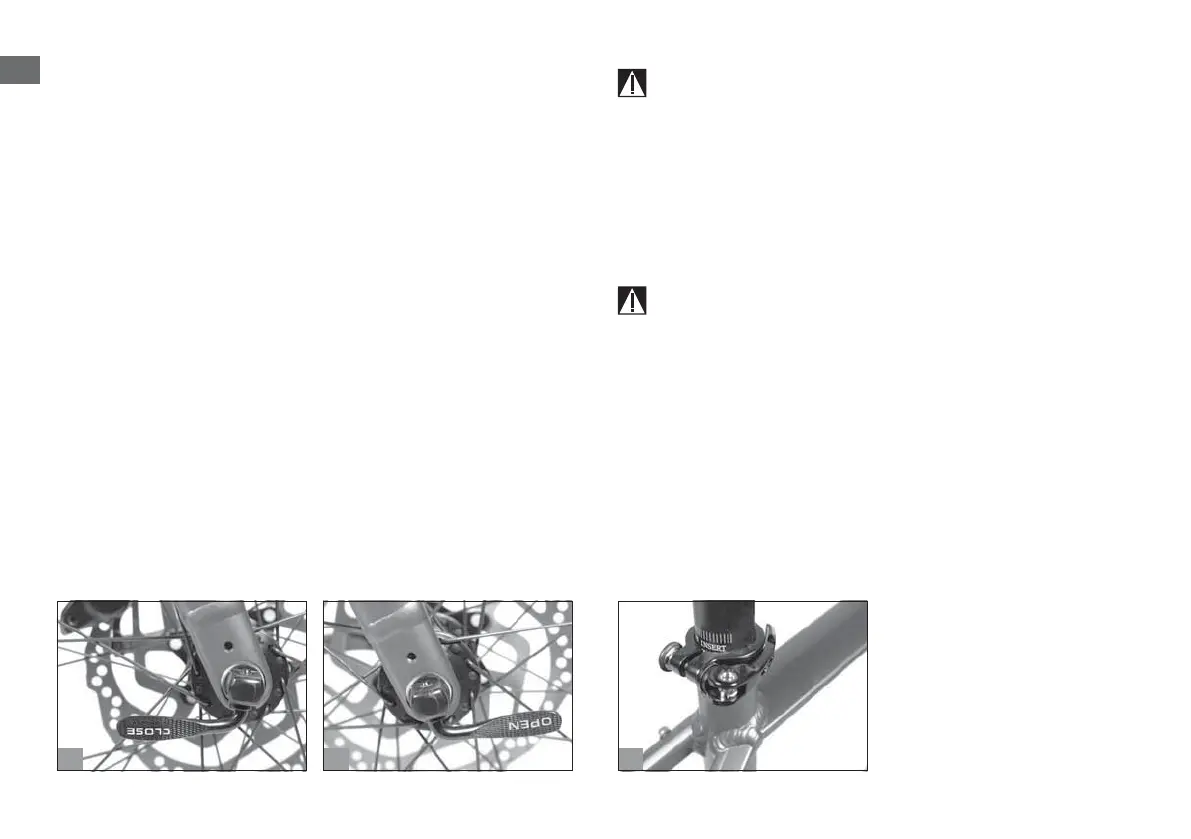

9.3 Assemblage et démontage des roues.
Démontage : tirer sur le levier de verrouillage et le faire passer de
la position CLOSE (FERMÉ) (a) à la position OPEN (OUVERT) (b).
Desserrer à la main la vis de réglage et retirer la roue.
Assemblage : insérer l’axe de la roue dans les pattes de la fourche
(roue avant) ou du cadre (roue arrière) et maintenir le levier de
verrouillage en position ouverte. Serrer légèrement la vis de réglage.
Fermer le levier (le faire passer à la position CLOSE [FERMÉ]).
Avertissement : le levier de verrouillage oblige à forcer. Dans
GDXWUHVFDVLOHVWQpFHVVDLUHGHELHQ³[HUOpFURX6LOHOHYLHU
s’enclenche facilement, il n’est alors pas bien serré et l’écrou de
serrage doit être réajusté en conséquence.
9.4 Hauteur de la selle.
Réglage de la hauteur : placer la tige de selle dans le tube de siège.
Une fois la hauteur désirée établie, bloquer le levier du collier de
serrage ou resserrer la vis de serrage de la selle.
Avertissement : la marque indiquant la hauteur minimale ne
doit à aucun moment être visible (c)$³QGHJDUDQWLUODVpFXULWp
du serrage, bien insérer le hauban dans le tube.
