a b c
866
PT
Ŷ Ajuste a inclinação do eixo até alcançar a altura desejada.
Ŷ Aperte o parafuso lateral e tome nota do binário de aperto
recomendado.

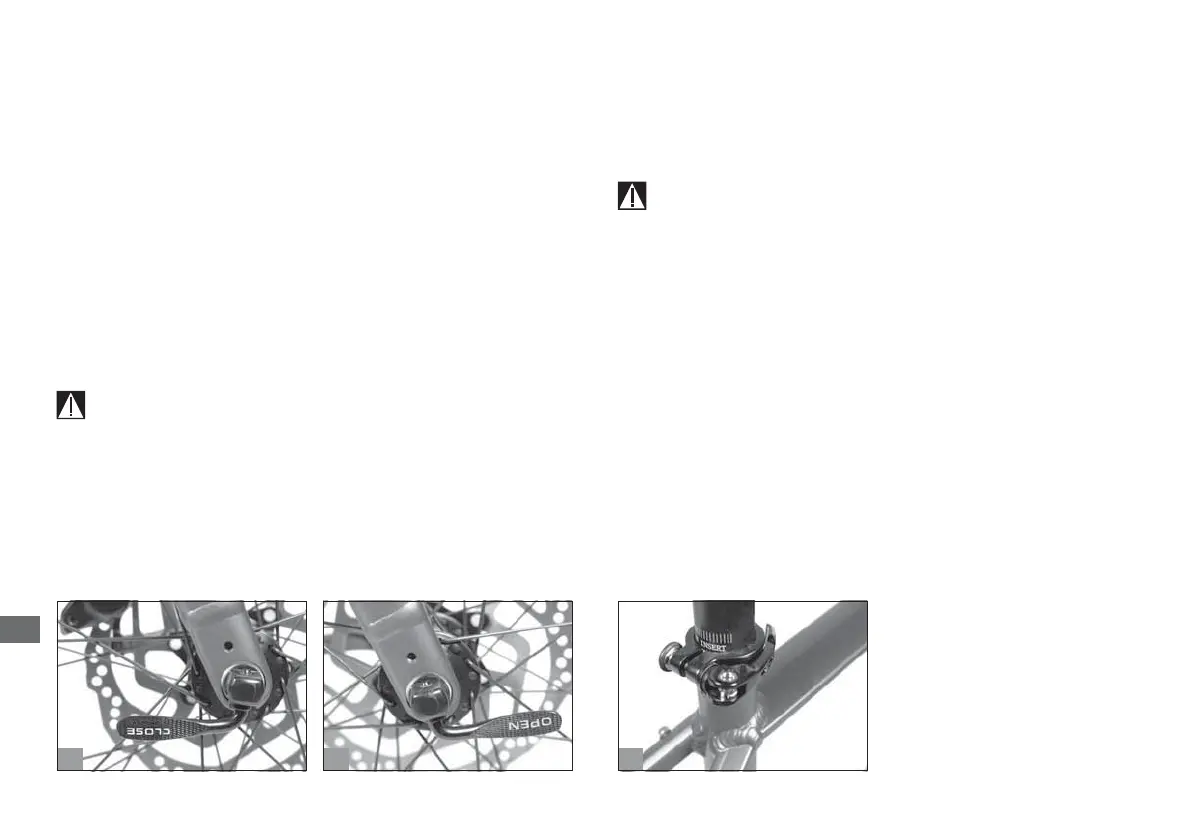

9.3 Montagem e desmontagem das rodas.
Desmontagem: Puxe a alavanca de bloqueio e mude-a da posição
)(&+$5(a)SDUDDSRVLomR$%5,5(b). Solte o parafuso de
ajuste manualmente e remova a roda.
Montagem: Introduza o eixo da roda nos dropouts da forqueta (roda
dianteira) ou nos dropouts do quadro (roda traseira) e mantenha a
alavanca de bloqueio na posição de abertura. Aperte ligeiramente o
parafuso de ajuste. Feche a alavanca, ou seja, mude a sua posição
SDUD)(&+$'2
Advertência: É necessária alguma força para operar o
manípulo de bloqueio. Noutros casos, é necessário apertar
³UPHPHQWHDSRUFD6HDDODYDQFDQmRH[LJLUHVIRUoRVLJQL³FD
que não se encontra bem apertada e que a porca não deve ser
reajustada de acordo com a mesma.
9.4 Altura do selim.
Ajustar a altura: Monte o espigão do selim no tubo do selim. Assim
TXHREWLYHUDDOWXUDGHVHMDGDYROWHDDSHUWDUDDODYDQFDGH³[DomR
do selim ou o parafuso.
Advertência: Em caso algum deverá poder visualizar a marca
de altura mínima (c). Para garantir a segurança, introduza o
espigão completamente até ao tubo do selim.
