a b c
30
DE
Ŷ Stellen Sie den Neigungswinkel auf die gewünschte Höhe ein.
Ŷ Ziehen Sie die seitliche Schraube unter Beachtung des
empfohlenen Anzugsdrehmoments wieder an.
0RQWDJHXQG'HPRQWDJHGHU/DXIUlGHU

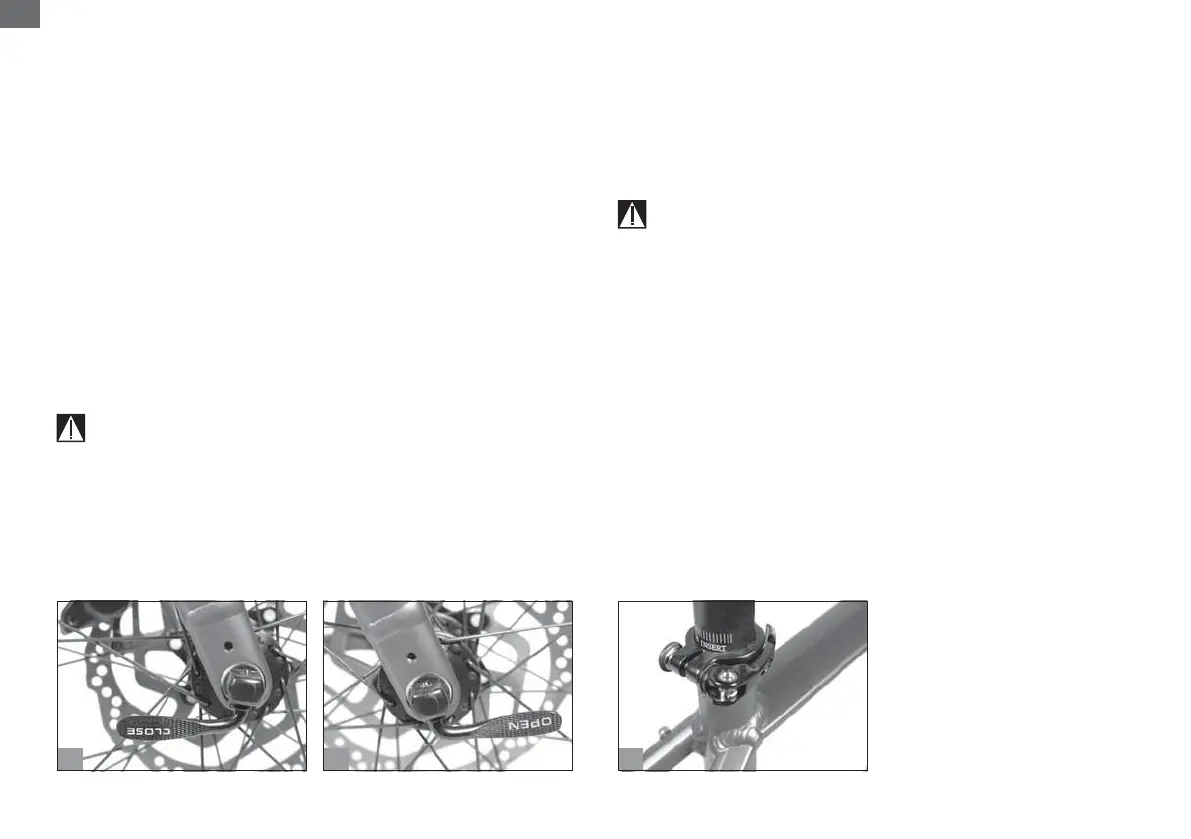

Demontage: Ziehen Sie an dem Verriegelungshebel und bewegen
Sie ihn von der Stellung „CLOSE“ D in die Stellung „OPEN“ E.
Lösen Sie die Einstellschraube von Hand und nehmen Sie das Rad
ab.
Montage: Setzen Sie die Radachse in die Aussparungen der Gabel
(Vorderrad) oder in die Aussparungen des Rahmens (Hinterrad) und
lassen Sie den Verriegelungshebel in der Position „OPEN“. Ziehen
Sie die Stellschraube leicht an. Legen Sie den Hebel um, d. h.
bewegen Sie ihn in die Stellung „CLOSE“.
Warnung: Der Verriegelungshebel muss fest sitzen. In einigen
Fällen muss die Mutter fest angezogen werden. Wenn sich der
Hebel leicht umlegen lässt, ist er nicht gut verriegelt, sodass
die Spannmutter dementsprechend nachgezogen werden
muss.
6LW]K|KH
Einstellung der Sitzhöhe: Setzen Sie die Sattelstütze in das
Sattelrohr. Sobald Sie die gewünschte Höhe eingestellt haben,
schließen Sie den Hebel der Sattelklemme bzw. ziehen sie die
Schraube wieder an.
Warnung: Die Kennzeichnung für die maximale Sitzhöhe
muss jederzeit verdeckt bleiben F. Die Sattelstütze muss
ausreichend in das Sitzrohr geschoben sein, um einen sicheren
Halt zu gewährleisten.
