| 152 | KTS 560 / 590 (KTS 5a Series) | Az eszköz leírásahu
BLUETOOTH
LED
Funkció
Ki Nincs adatkapcsolat a Bluetooth-kapcsolaton ke-
resztül.
Zölden villog Adatkapcsolat Bluetooth-kapcsolaton keresztül.
DIAGNOSZ-
TIKA
LED
Funkció
Ki Nincs adatkapcsolat a vezérlőegységgel.
Zölden világít Adatkapcsolat a vezérlőegységgel.
"Recovery Mode" gomb
i A "Recovery Mode" gomb a KTS 560 / 590 belső
vezérlőprogramjának frissítésére szolgál működési
zavarok esetén.
A "Recovery Mode" gomb >3 másodpercig történő
megnyomásával a ZAVAR LED pirosan világít és a DDC-n
(Diagnostic Device Configuration) keresztül frissíthető a
belső vezérlőprogram. A belső vezérlőprogram frissíté-
sét követően a ZAVAR LED már nem világíthat.
Ha a "Recovery Mode" gomb megnyomását követően
nem kell frissíteni a belső vezérlőprogramot, úgy le
kell választani a feszültségellátást és az USB-kábelt. A
feszültségellátás helyreállításával a ZAVAR LED nem vi-
lágíthat.
3.5 Speciális tartozékok
Információkat a speciális tartozékokról, mint pl. jármű-
specifikus csatlakozókábelek, további mérővezetékek
és összekötő kábelek, a szerződéses Bosch partnerétől
kaphat.
3.6 Kezelés
A KTS 560 / 590 modulok rádiófrekvenciás (Bluetooth)
kapcsolaton vagy USB-porton keresztül csatlakoztatha-
tók a PC-re/laptopra. Rádiófrekvenciás kapcsolat esetén
a Bluetooth USB-adaptert a PC-re/laptopra kell csatla-
koztatni.
i A KTS 560 / 590 és a PC/laptop közötti rádiófrek-
venciás kapcsolat csak a szállítási terjedelem részét
képező Bluetooth USB-adapterrel létesíthető.
i Az integrált Bluetooth-hardverrel rendelkező
DCU100 / 130 / 220 esetében nincs szükség a mel-
lékelt Bluetooth USB-adapterre.
3.6.1 Kapcsolási rajz
459963-21_Ko
1
2
3
4
5
6
7
8
9

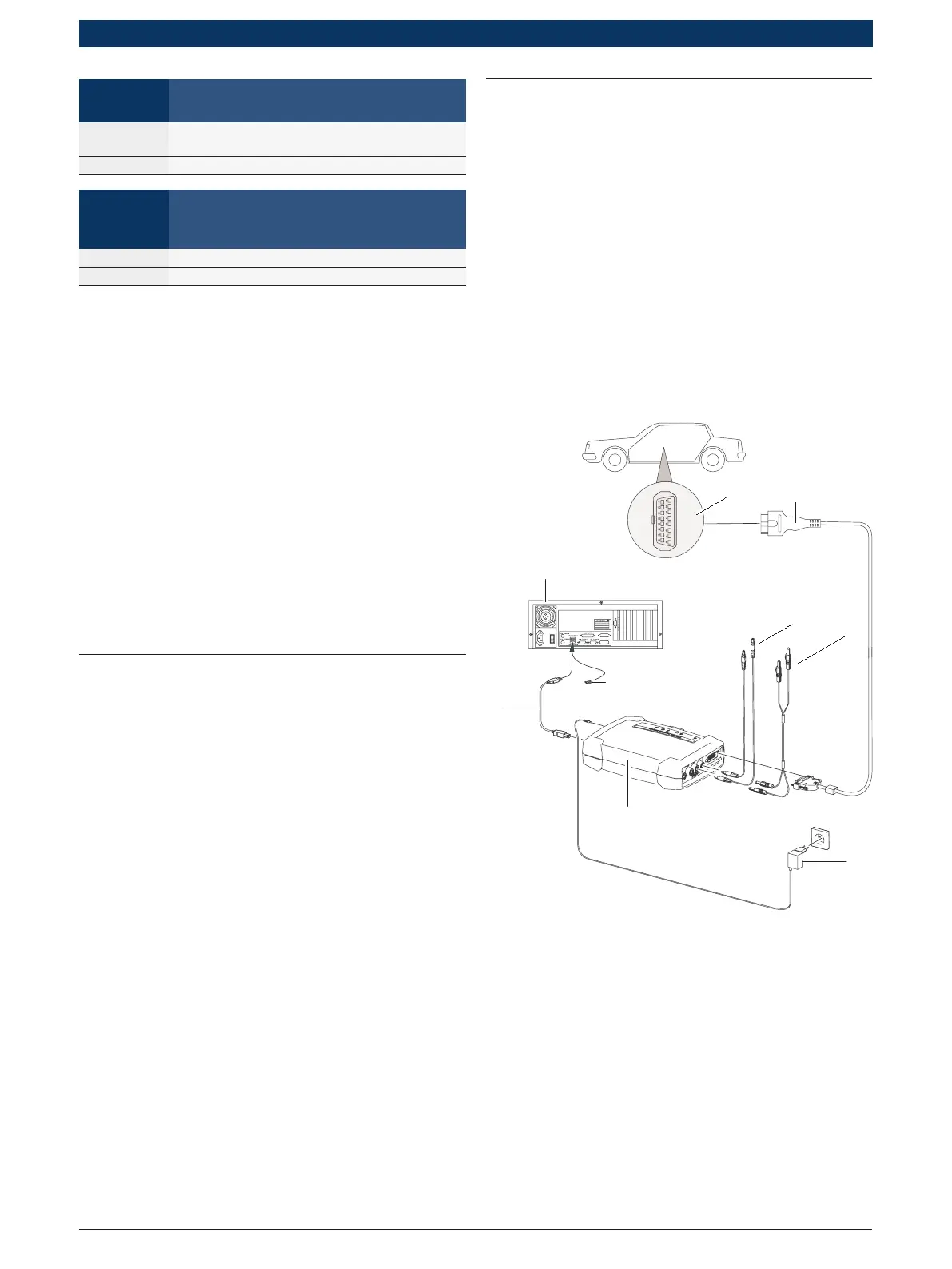

6 ábr.: Kapcsolási rajz a KTS 590 modul példáján
1 OBD interfész a járműben
2 OBD csatlakozókábel
3 Mérővezetékek
4 Mérővezetékek (KTS 590)
5 Tápegység
6 KTS 590
7 USB-kábel
8 Bluetooth USB-adapter (USB 3.0)
9 PC (laptop)
