1 689 989 223 2016-12-15| Robert Bosch GmbH
Описание на уреда | KTS 560 / 590 (KTS 5a Series) | 217 |
bg
3.4 Системен тестер
3.4.1 Диагностичен блок/измервателен блок
1
2
3

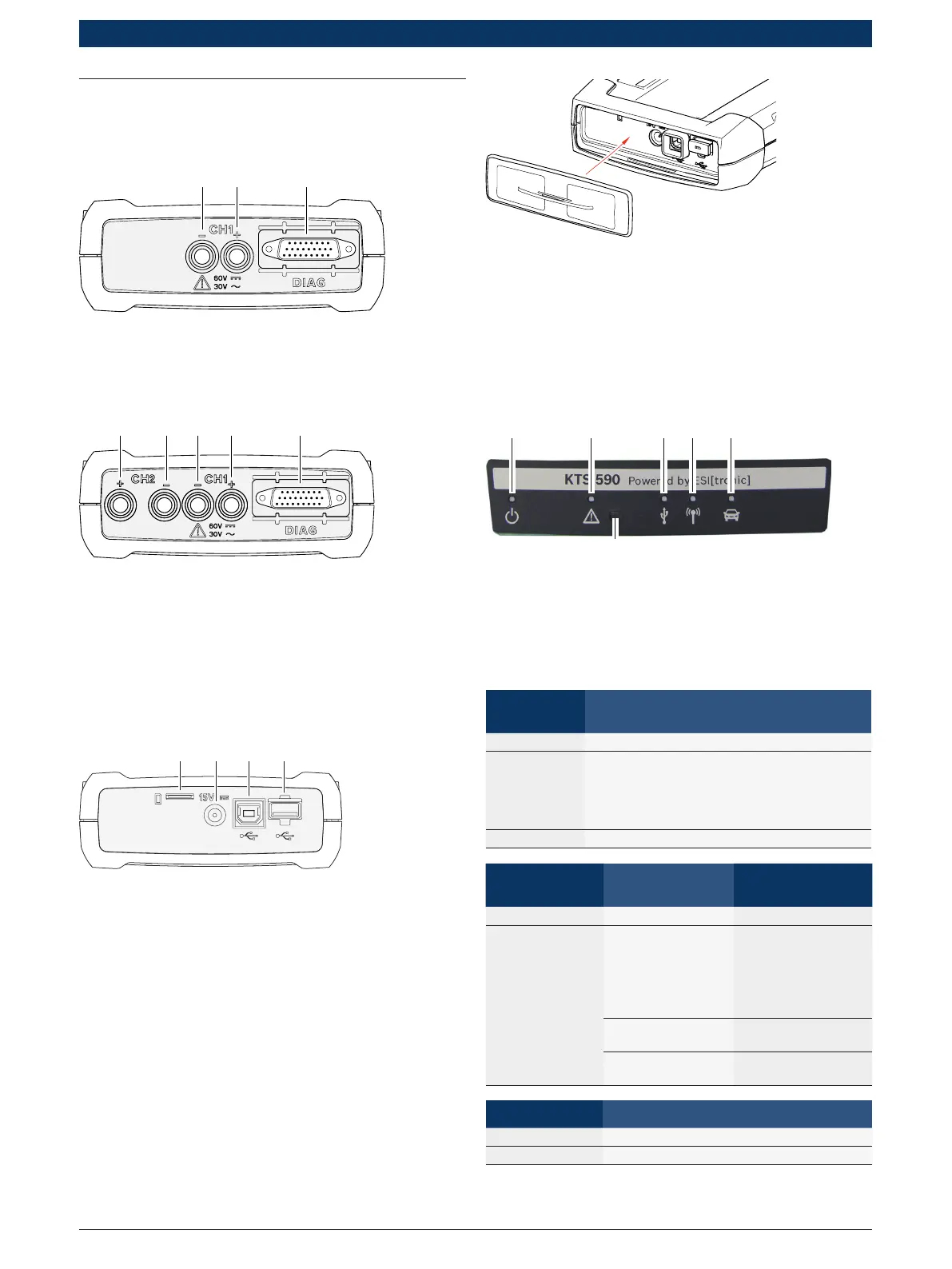

Фиг. 1: Диагностичен блок/измервателен блок KTS 560
1 Измервателен вход CH1(–), син
2 Измервателен вход CH1(+), жълт
3 Присъединяване OBD присъединителен кабел (DIAG)
459963-05_Ht
1
2
3
4
5
Фиг. 2: Диагностичен блок/измервателен блок KTS 590
1 Измервателен вход CH2(+), червен
2 Измервателен вход CH2(–), черен
3 Измервателен вход CH1(–), син
4 Измервателен вход CH1(+), жълт
5 Присъединяване OBD присъединителен кабел (DIAG)
3.4.2 Присъединителен блок
459963-06_Ht
1
2
3
4
Фиг. 3: Присъединителен блок
1 Място за поставяне на карта памет (без функция)
2 Присъединяване на мрежовия захранващ блок
3 USB интерфейс
4 Bluetooth USB адаптер (поставен е в завода производител)
Фиг. 4: Присъединителен блок със защитна капачка
i С приложената в съдържанието на доставката защит-
на капачка присъединителният блок се предпазва от
механични повреди, замърсяване или вода.
3.4.3 Индикация на статуса на светодиодите
459963-09_Ko
Фиг. 5: Индикация на статуса светодиод
1 Светодиод ВКЛ./ИЗКЛ.
2 Светодиод НЕИЗПРАВНОСТ
3 Светодиод USB
4 Светодиод BLUETOOTH
5 Светодиод ДИАГНОСТИКА
6 Бутон "Recovery Mode"
Светодиод
ВКЛ./ИЗКЛ.
Функция
Свети зелено KTS 560 / 590 е готов за работа.
Мига зелено KTS 560 / 590 е свързан само чрез USB
свързващия кабел (липсва захранващо на-
прежение чрез мрежов захранващ блок или
OBD присъединителен кабел). KTS 560 / 590
не е готов за работа.
Изкл. Липсва електрозахранване.
СВЕТОДИОД НЕ-
ИЗПРАВНОСТ
Функция Мярка
Изкл. Няма неизправност Няма.
Свети червено Повреда хардуер/
фърмуер
Извадете USB свърз-
ващия кабел и елек-
трозахранването и
ги поставете отново.
Извършете актуали-
зация на фърмуера.
Електрозахранване
> 36 V
Проверете електро-
захранването.
"Recovery Mode" ак-
тивиран
Извършете Recovery.
Светодиод USB Функция
Изкл. Няма обмен на данни чрез USB.
Мига зелено Обмен на данни чрез USB.
