1 689 989 223 2016-12-15| Robert Bosch GmbH
Gerätebeschreibung | KTS 560 / 590 (KTS 5a Series) | 9 |
de
LED USB Funktion
Aus Keine Datenkommunikation über USB.
Blinkt grün Datenkommunikation über USB.
LED
BLUETOOTH
Funktion
Aus Keine Datenkommunikation über Bluetooth.
Blinkt grün Datenkommunikation über Bluetooth.
LED
DIAGNOSE
Funktion
Aus Keine Datenkommunikation mit dem Steuergerät.
Leuchtet
grün
Datenkommunikation mit dem Steuergerät.
Taste "Recovery Mode"
i Die Taste "Recovery Mode" wird nur benutzt, um
bei Funktionsstörungen ein Firmware-Update an
KTS 560 / 590 durchzuführen.
Nach dem Drücken der Taste "Recovery Mode" >3
Sekunden leuchtet die LED STÖRUNG rot und über
DDC (Diagnostic Device Configuration) kann dann ein
Firmware-Update durchgeführt werden. Nach einem
Firmware-Update darf die LED STÖRUNG nicht mehr
leuchten.
Soll nach dem Drücken der Taste "Recovery Mode"
kein Firmware-Update durchgeführt werden, muss die
Spannungsversorgung und die USB-Verbindungsleitung
abgezogen werden. Nachdem die Spannungsversorgung
wieder eingesteckt ist, muss die LED STÖRUNG wieder
aus sein.
3.5 Sonderzubehör
Informationen zum Sonderzubehör, wie z. B. fahr-
zeugspezifische Anschlussleitungen, weiteren Mess-
leitungen und Verbindungsleitungen, erhalten Sie von
Ihrem Bosch-Vertragshändler.
3.6 Bedienung
KTS 560 / 590 können über Funk (Bluetooth) oder über
die USB-Schnittstelle mit PC/Laptop verbunden wer-
den. Bei einer Funkverbindung ist der Bluetooth-USB-
Adapter am PC/Laptop einzustecken.
i Die Funkverbindung zwischen KTS 560 / 590 und
PC/Laptop kann nur mit dem im Lieferumfang beilie-
genden Bluetooth-USB-Adapter hergestellt werden.
i Bei DCU100 / 130 / 220 mit interner Blu etooth-
Hardware wird der mitgelieferte Bluetooth-USB-
Adapter nicht benötigt.
3.6.1 Anschlussplan
459963-21_Ko
1
2
3
4
5
6
7
8
9

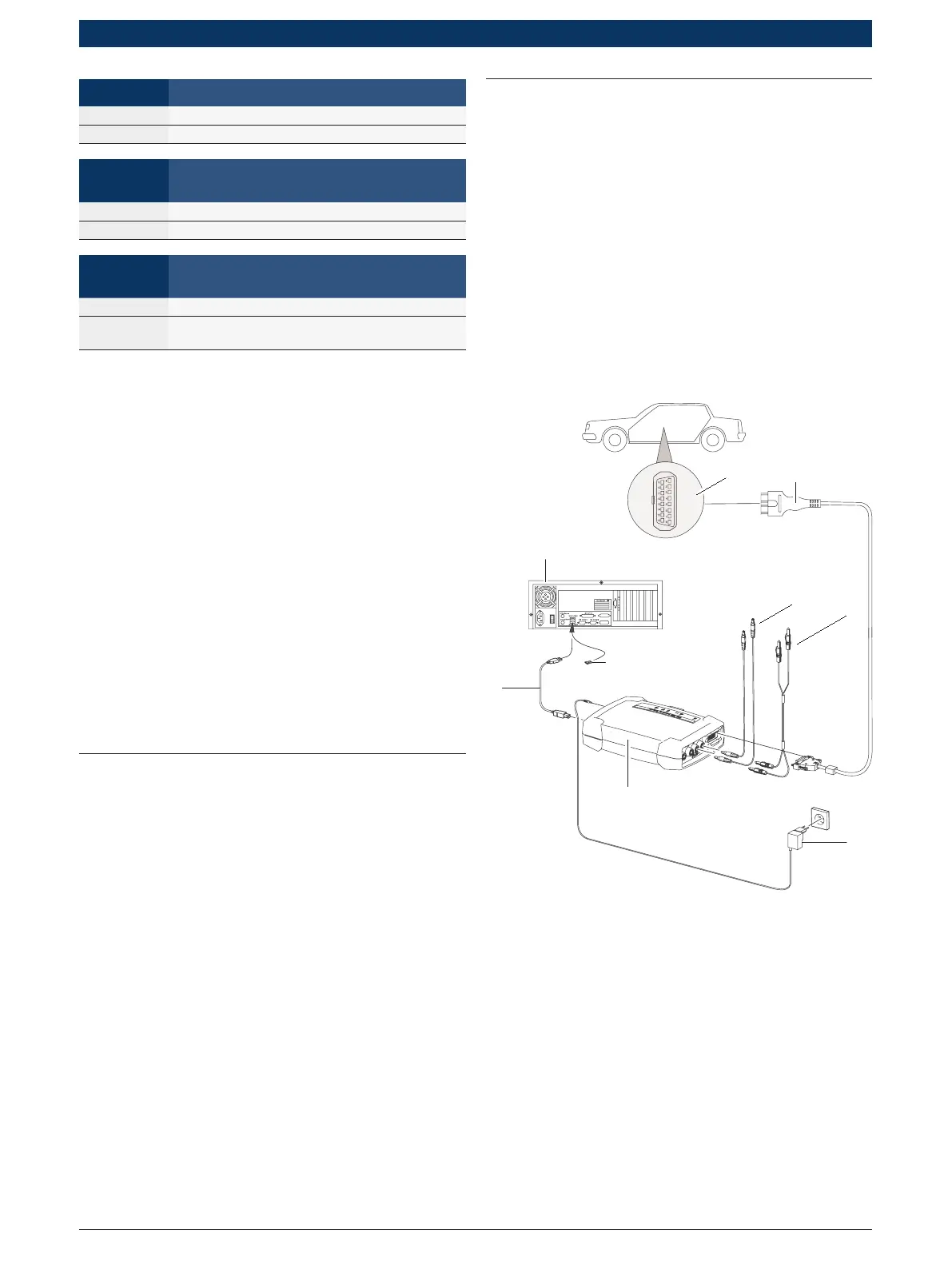

Abb. 6: Anschlussplan am Beispiel des KTS 590
1 OBD-Schnittstelle im Kraftfahrzeug
2 OBD-Anschlussleitung
3 Messleitungen
4 Messleitungen (KTS 590)
5 Netzteil
6 KTS 590
7 USB-Verbindungsleitung
8 Bluetooth-USB-Adapter für USB 3.0
9 PC (Laptop)
