1 689 989 223 2016-12-15| Robert Bosch GmbH
|284|KTS560/590(KTS5aSeries)|本機の説明ja
LED
BLUETOOTH
機能
オフ Bluetoothを介したデータ通信がありません。
緑に点滅します Bluetoothを介したデータ通信。
LED
診断
機能
オフ コントロールユニットとのデータ通信がない。
緑に点灯 コントロールユニットとのデータ通信。
ボタン "リカバリーモード"
i ボタン"リカバリーモード"は、機能障害においてファームウェア更
新をKTS560/590で実行する場合にのみ使用します。
"リカバリーモード"を押すと、LED障害が3秒以上赤く点灯
し、DDC(DiagnosticDeviceConfiguration)によってファーム
ウェア更新が実行されます。ファームウェアのアップデート後はLED障害
は点灯しません。
ボタン"リカバリーモード"を押した後にファームウェアアップデートが実
行されない場合は、電源コンセントとUSB接続ケーブルを抜く必要
があります。再び電源コンセントに差し込んだ後はLED障害が消えま
す。
3.5 別売アクセサリー
車両固有の接続ケーブル、他の測定ケーブルおよび接続ケーブル等
の別売アクセサリーの詳細については、ボッシュの販売店にお問い合わ
せください。
3.6 操作
KTS560/590は無線(Bluetooth)またはUSBインターフェース
を介してPC/ノートPCと接続できます。無線接続の場合は、PC/ノー
トPCのBluetoothUSBアダプターに差し込む必要があります。
i KTS560/590とPC/ノートPC間の無線接続は、同梱の付属
BluetoothUSBアダプターでのみ確立できます。
i Bluetoothハードウェア内蔵のDCU100/130/220は、同
梱BluetoothUSBアダプターは不要です。

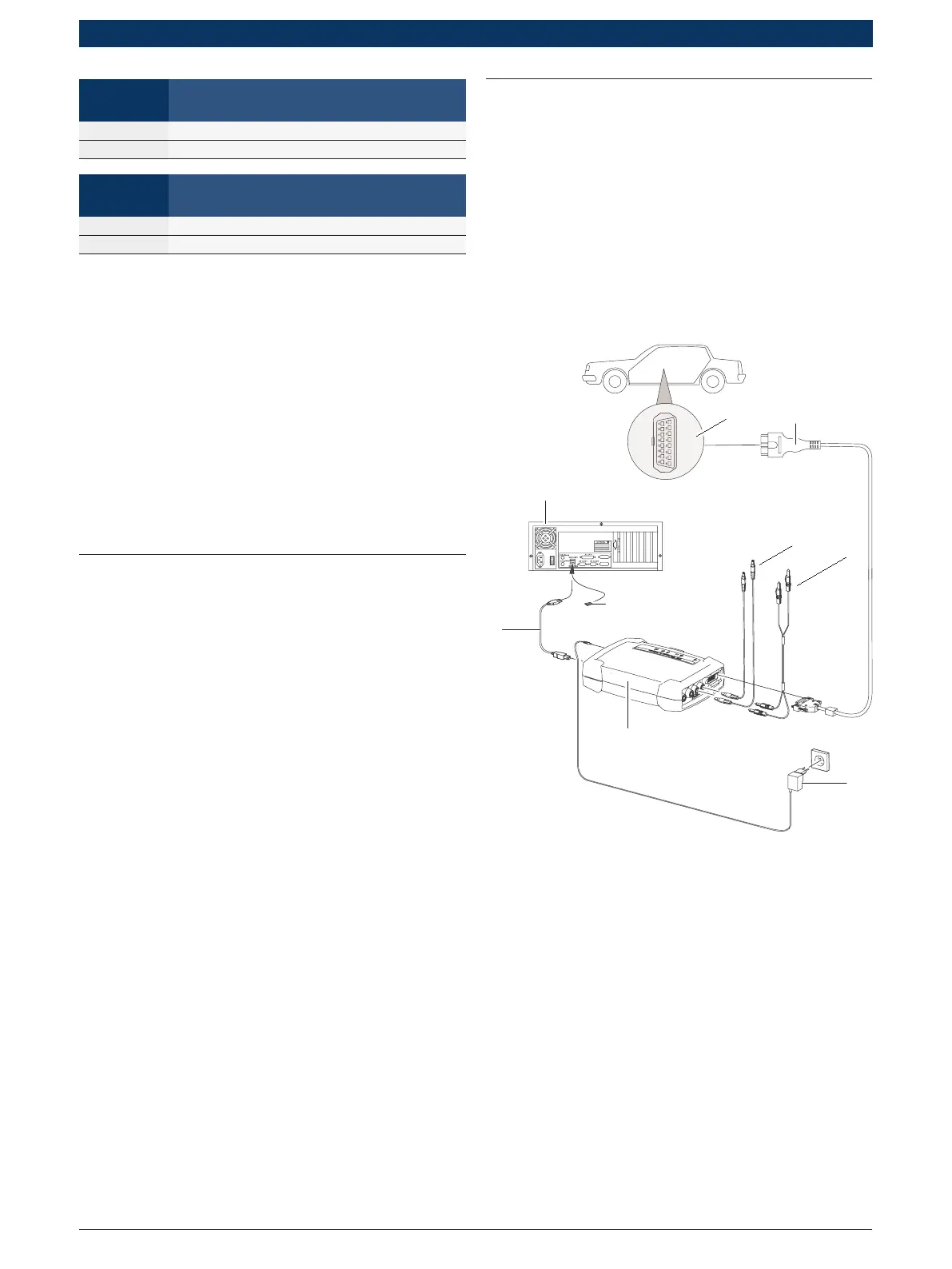

3.6.1 電気接続図
459963-21_Ko
1
2
3
4
5
6
7
8
9
図 6: KTS 590等の電気接続図
1 車両内のOBDインターフェース
2 OBD接続ケーブル
3 測定ケーブル
4 測定ケーブル(KTS590)
5 電源
6 KTS 590
7 USB接続ケーブル
8 USB3.0用BluetoothUSBアダプター
9 PC(ノートPC)
