1 689 989 223 2016-12-15| Robert Bosch GmbH
| 8 | KTS 560 / 590 (KTS 5a Series) | Gerätebeschreibungde
de

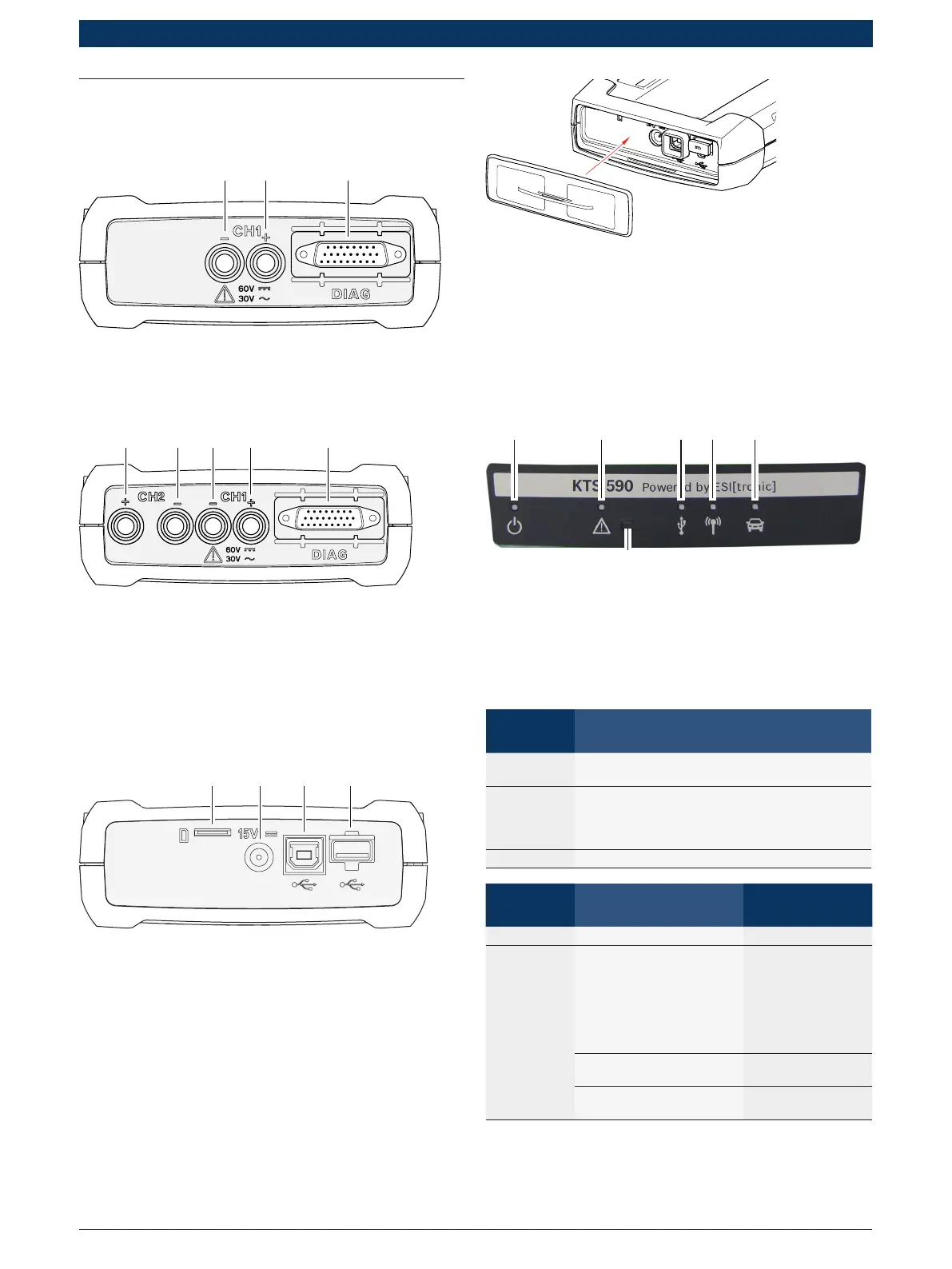

3.4 Systemtester
3.4.1 Diagnoseleiste/Messleiste
459963-03_Ht
1
2
3
Abb. 1: Diagnoseleiste/Messleiste KTS 560
1 Messeingang CH1(–), blau
2 Messeingang CH1(+), gelb
3 Anschluss OBD-Anschlussleitung (DIAG)
459963-05_Ht
1
2
3
4
5
Abb. 2: Diagnoseleiste/Messleiste KTS 590
1 Messeingang CH2(+), rot
2 Messeingang CH2(–), schwarz
3 Messeingang CH1(–), blau
4 Messeingang CH1(+), gelb
5 Anschluss OBD-Anschlussleitung (DIAG)
3.4.2 Anschlussleiste
459963-06_Ht
1
2
3
4
Abb. 3: Anschlussleiste
1 Speicherkarten-Steckplatz (ohne Funktion)
2 Netzteilanschluss
3 USB-Anschluss
4 Bluetooth-USB-Adapter (ist ab Werk gesteckt)
Abb. 4: Anschlussleiste mit Schutzkappe
i Mit der im Lieferumfang beiliegenden Schutzkappe
wird die Anschlussleiste gegen mechanische Beschä-
digungen, Schmutz oder Wasser geschützt.
3.4.3 Statusanzeige der LEDs
459963-09_Ko
6
Abb. 5: Statusanzeige LED
1 LED EIN/AUS
2 LED STÖRUNG
3 LED USB
4 LED BLUETOOTH
5 LED DIAGNOSE
6 Taste "Recovery Mode"
LED EIN/
AUS
Funktion
Leuchtet
grün
KTS 560 / 590 betriebsbereit.
Blinkt grün KTS 560 / 590 ist nur über die USB-Verbin-
dungsleitung angeschlossen (Spannungsversor-
gung über Netzteil oder OBD-Anschlussleitung
fehlt). KTS 560 / 590 ist nicht betriebsbereit.
Aus Spannungsversorgung fehlt.
LED
STÖRUNG
Funktion Maßnahme
Aus Keine Störung Keine.
Leuchtet rot Störung Hardware/Firm-
ware
USB-Verbindungs-
leitung und Span-
nungsversorgung
abziehen und wie-
der einstecken.
Firmware-Update
durchführen.
Spannungsversorgung
> 36 V
Spannungsversor-
gung prüfen.
"Recovery Mode" aktiviert Recovery durchfüh-
ren.
