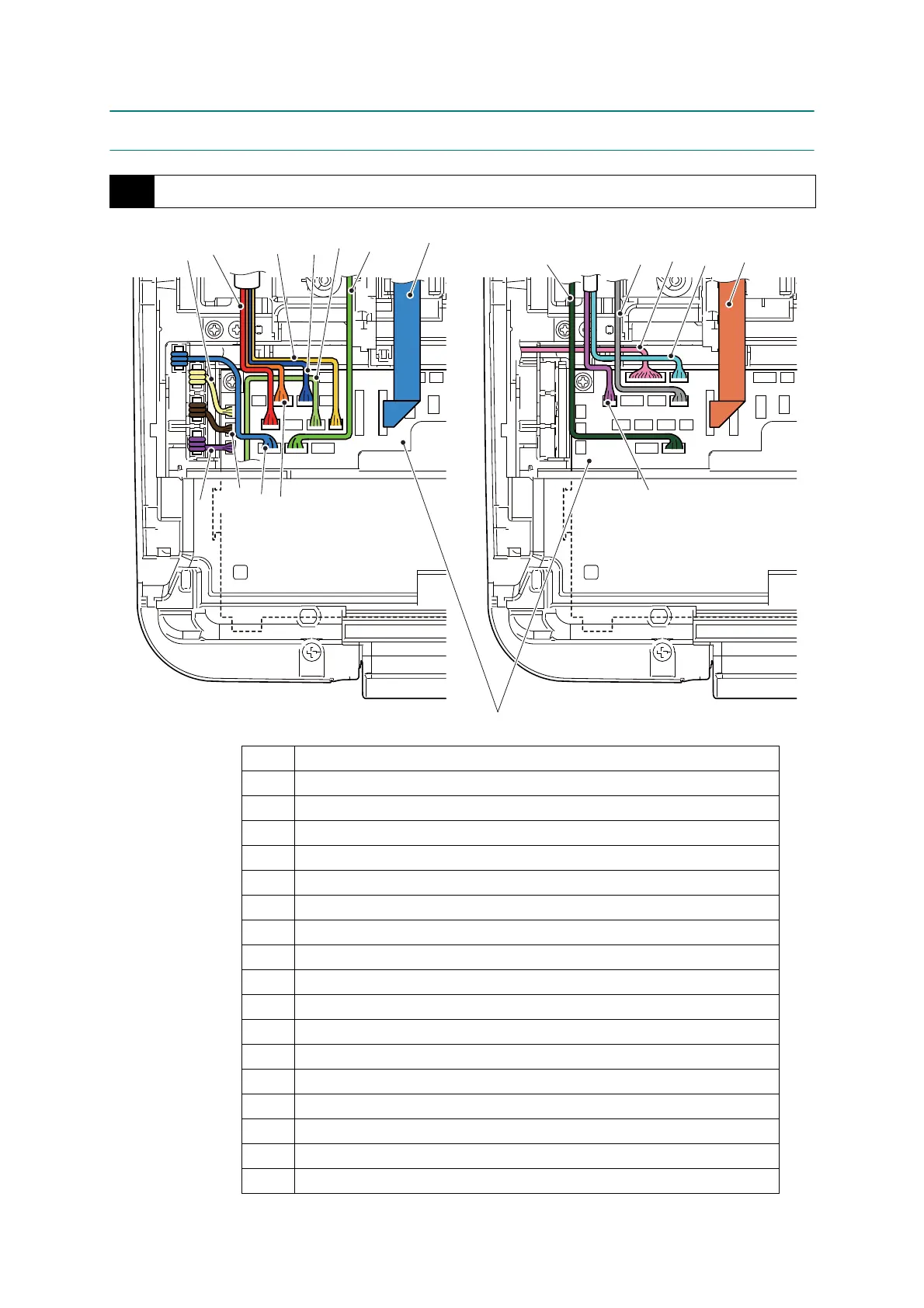

7 ROUTING OF HARNESSES AND INK SUPPLY TUBES
1 Main PCB
No. Harness name
1 PF motor harness
2 ASF motor harness
3 Carriage motor harness
4 ADF document size sensor harness
5 ADF document detection/width sensor harness
6 ADF motor harness
7 Document scanning position sensor harness
8 ADF cover sensor harness
9 Document scanner sensor harness
10 Second side CIS flat cable
11 Document cover sensor harness
12 FB motor harness
13 FB document size sensor harness
14 MP paper detection sensor harness
15 First side CIS flat cable
16 3rd tray paper feed motor harness
17 3rd tray relay harness
1
2
3
4
8
5
11
12
13
10
7
6
Main PCB
14
15
9
17
16
