5 Construction

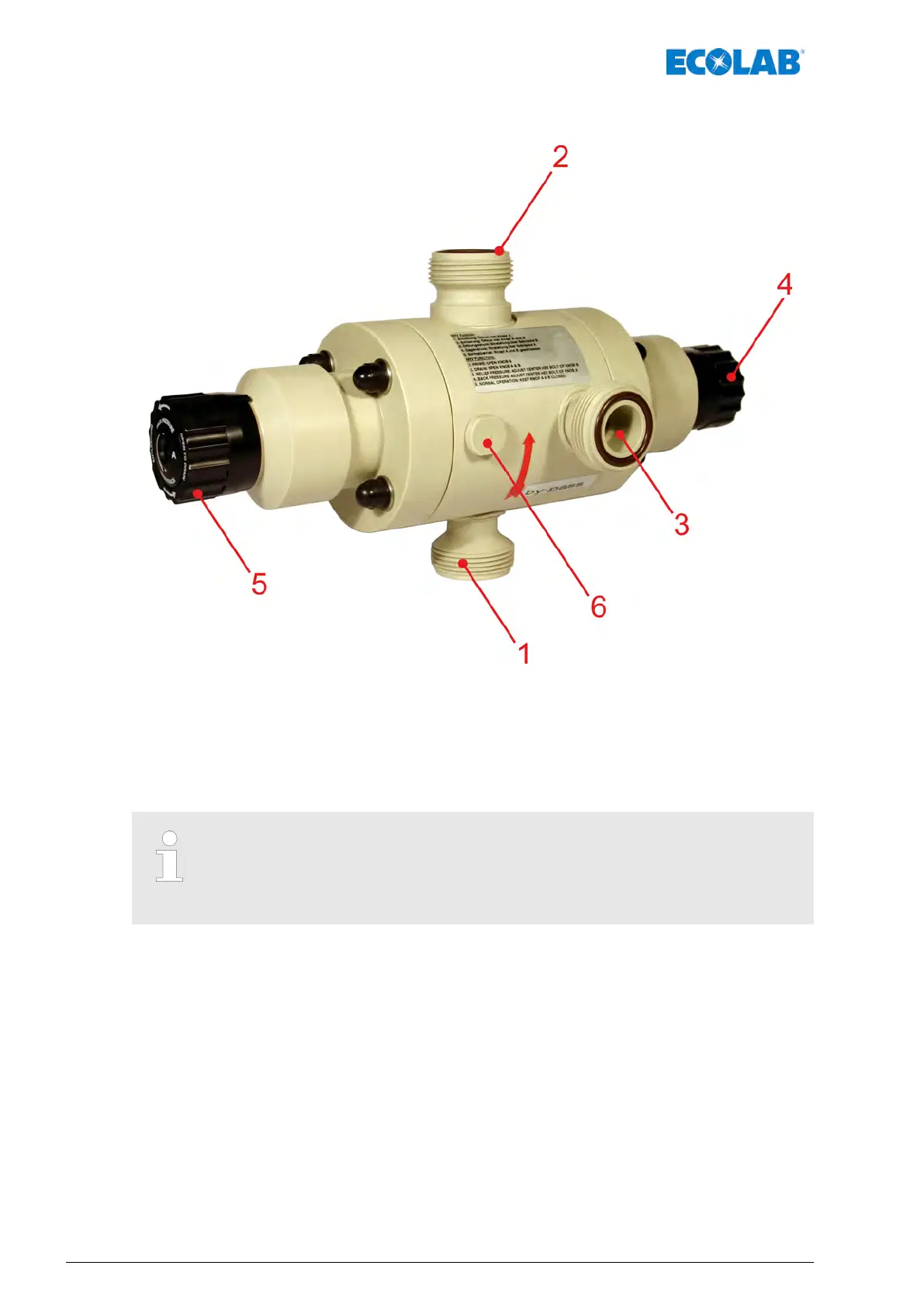

Fig. 1 : Vue tridimensionnelle
1 Entrée de la soupape (de la pompe doseuse)
2 Sortie de la soupape (vers la conduite de dosage)
3 Raccord du bypass (vers le réservoir)
4 Surpression : purge / vidage (bouton de réglage « B »),
Fig. 7
5 Côté maintien de la pression: vidage (bouton de
réglage « A »), Fig. 8
6 Raccord du manomètre, G ¼“ (fermé par un bouchon
lors de la livraison)
Les joints toriques des raccords de l’entrée (pos. 1), de la sortie (pos. 2) et
du bypass (pos. 3) font partie du contenu de la livraison.
Nous recommandons d’utiliser un manomètre afin de pouvoir lire la
contre-pression
ajustée (
Ä
Chapitre 10.2 « Accessoires » à la page 39.)
Construction
24417101434 Rev. 5-05.2019
