9.1 Remplacement de la membrane

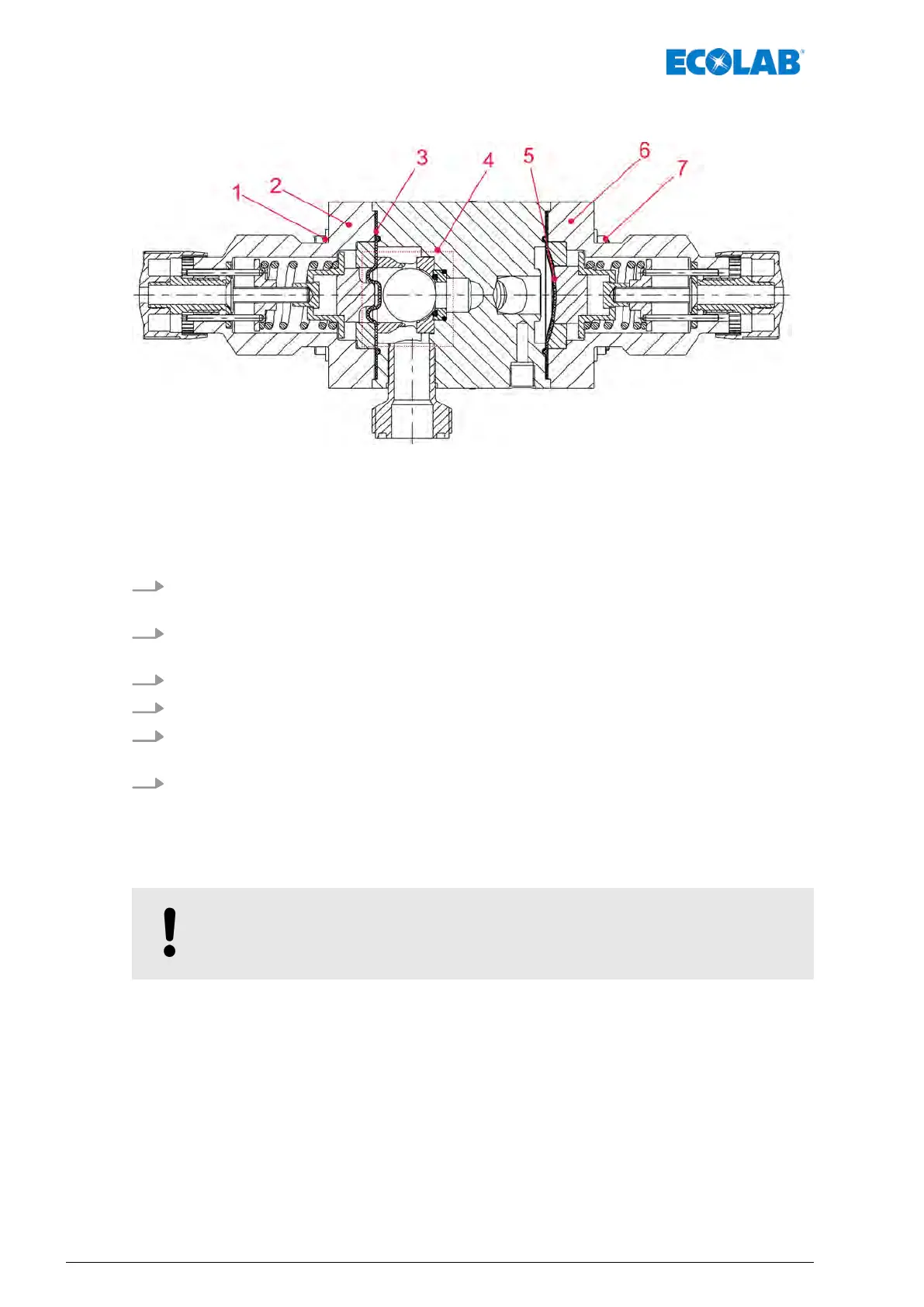

Fig. 11 : Remplacement de la membrane
1 Vis du boîtier de soupape
2 Tête de soupape (côté surpression)
3 Membrane (côté surpression)
4 Soupape d’immersion à bille
5 Membrane (côté maintien de la pression)
6 Tête de soupape (côté maintien de la pression)
7 Ecrous, M 6
1. Retirer les capuchons de recouvrement des vis du boîtier de soupape (pos. 1) et les
écrous
(pos. 6 et 7).
2. Dévisser les écrous (pos. 6 et 7) avec une clé à écrous, (ouverture: 10) et les
enlever
.
3. V
entilkopf (Pos. 2 oder 6) abnehmen
4. Extraire la tête de soupape (pos. 2 ou 6).
5. Introduire avec précaution la nouvelle membrane (le côté enduit de blanc doit être
dirigé vers l’intérieur) et refermer la tête de soupape.
6. Mettre les vis du boîtier de soupape en place, visser les écrous à la main, puis les
visser à bloc en diagnonale (couple de serrage : 8 Nm), et emboîter à nouveau les
capuchons de recouvrement.
Les numéros d’article pour la commande des pièces détachées figurent au
Ä
Chapitre 10 « Pièces détachées et Pièces d’usure / Accessoires » à la page 38.
REMARQUE !
Serrer la vis de la vanne au couple de serrage après 24 heures.
Couple de serrage 3 - 4 Nm.
Maintenance
36417101434 Rev. 5-05.2019
