9.2 Austausch des Überström-Kugelventils

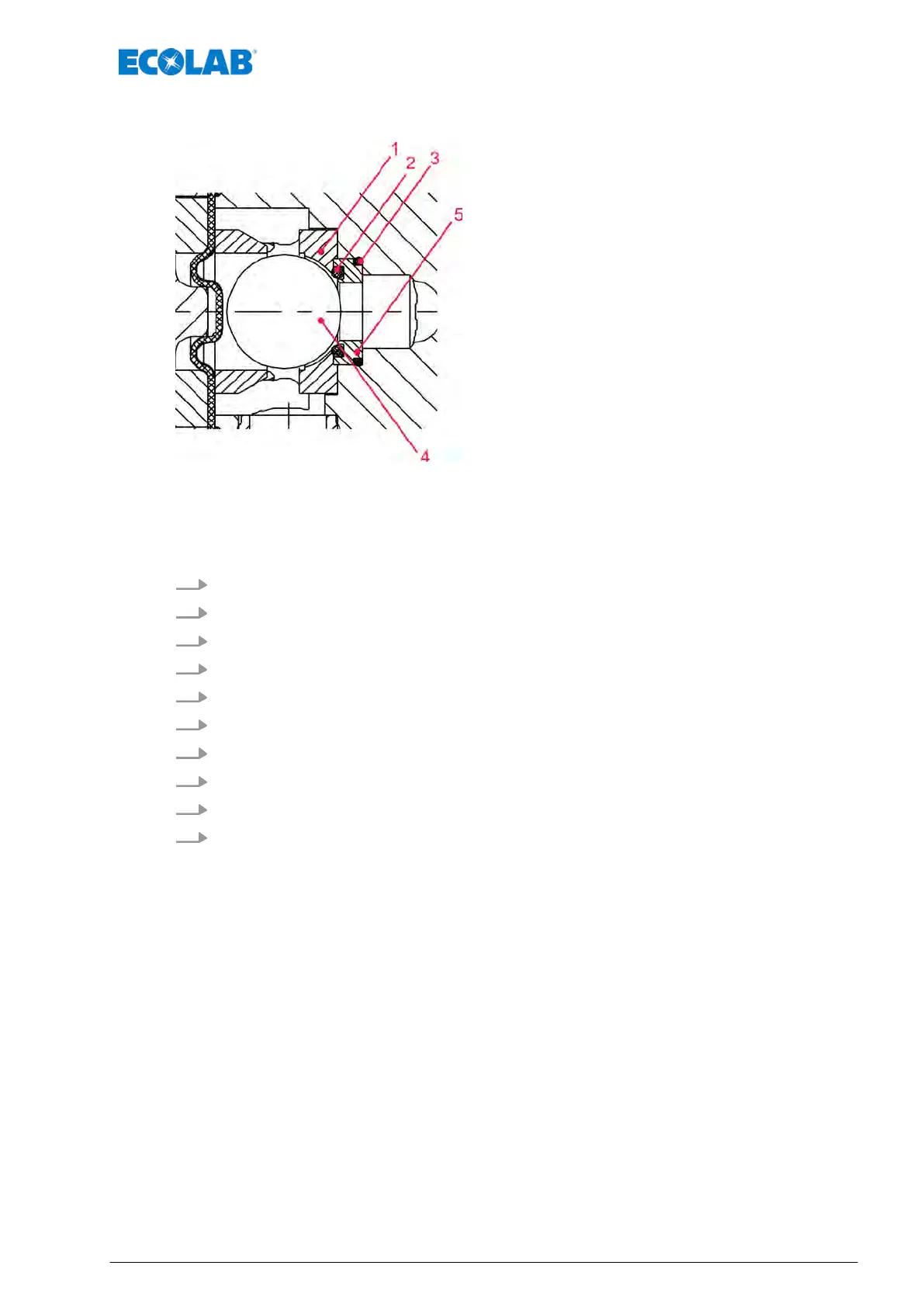

Abb. 12: Austausch des Überström-Kugelventils
1 Ventilkäfig
2 Kugelsitz-O-Ring
3 O-Ring
4 Kugel
5 Haltering
1.
MFV wie unter
Ä Kapitel 9 „Wartung“ auf Seite 33 beschrieben zerlegen.
2. Kugel (4) entfernen (MFV umdrehen, Kugel rollt raus).
3. V
entilkäfig (1) abziehen.
4. Haltering (5) mit den O-Ringen (2 und 3) entnehmen.
5. O-Ring (3) mit geeignetem Gleitmittel benetzen und in den Sitz des MFV einlegen.
6. Haltering (5) wie in Detailzeichnung dargestellt in MFV einpressen.
7. Kugelsitz-O-Ring (2) einsetzen.
8. V
entilkäfig (1) einbauen.
9. Kugel in den V
entilkäfig einlegen.
10.
MFV wie unter
Ä Kapitel 9 „Wartung“ auf Seite 33 beschrieben zusammenbauen.
