6.1 Schéma de montage

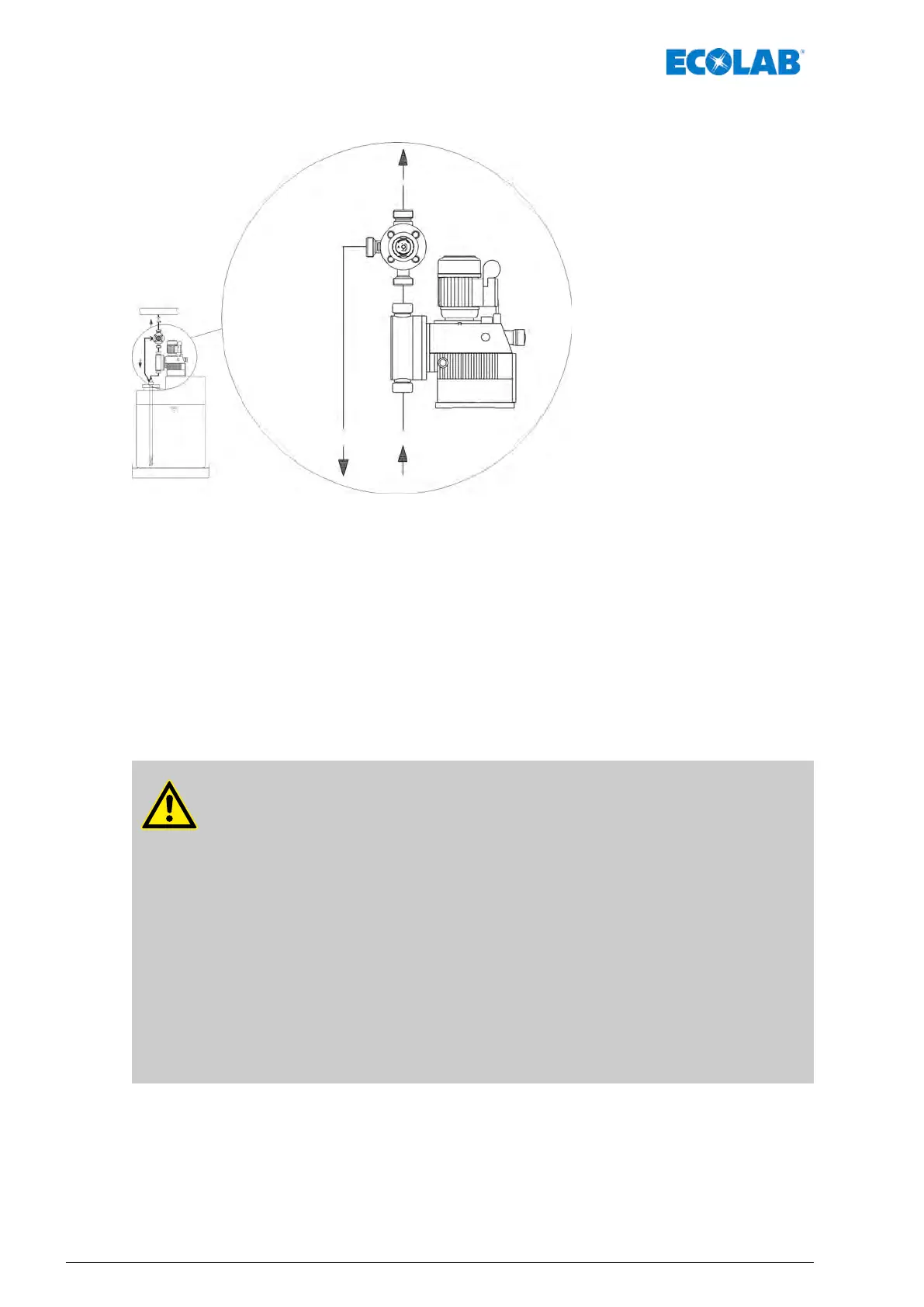

Fig. 3 : Schéma de montage
6.2 Mise en place de l’appareil
Personnel :
n
Mécanicien
n
Personnel d'entretien
n
Personne qualifiée
Les étapes de travail décrites ici sont valables au même titre pour tous les raccords
(entrée, sortie et bypass)
.
(
Ä
Chapitre 5 « Construction » à la page 24), (
Ä
à la page 24 Pos. 1, 2, 3).
ATTENTION !
Comme la soupape multifonction n’est pas un organe d’arrêt absolument
étanche, la conduite de bypass (conduite de purge) doit toujours être
raccordée et être posée en retour dans le réservoir de produit à doser!
Dans le cas de fluides de dosage qui ont tendance à se cristalliser
, la
fonction de surpression ne peut pas être garantie dans certaines
circonstances.
Il est interdit de raccorder la conduite de bypass dans la conduite
d’aspiration, car sinon la fonction de purge n’est pas garantie.
La section transversale minimale des liaisons des tuyaux flexibles doit être
respectée en conséquence (
Ä
Chapitre 11.4 « Diamètre nominal minimal
recommandé pour les conduites de raccordement » à la page 44), car
sinon la vitesse d’écoulement et les conditions de pression peuvent
augmenter de manière inadmissible.
Montage, installation
26417101434 Rev. 5-05.2019
