7.4 Fonctionnement norm

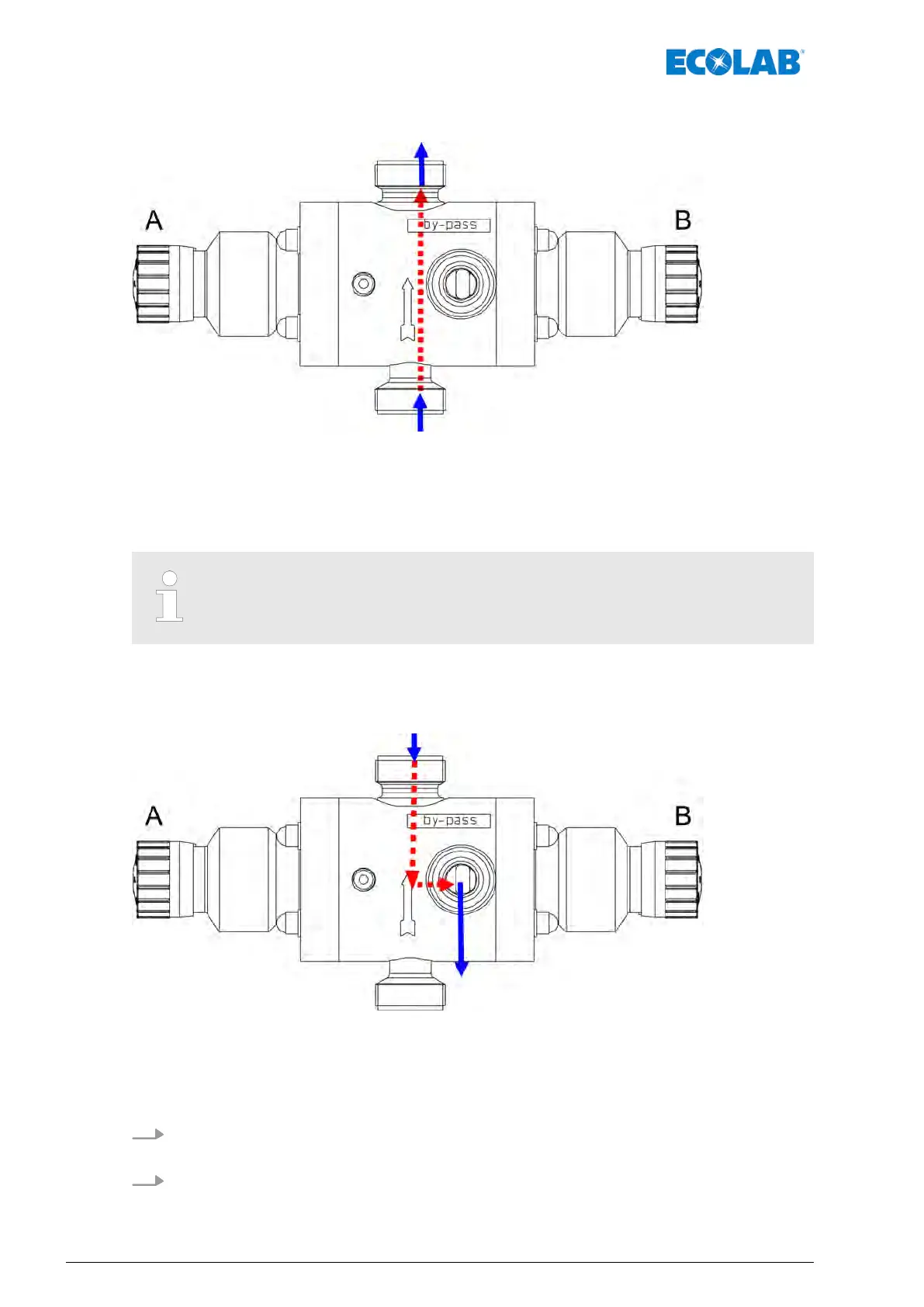

Fig. 9 : Fonctionnement norm
Dans le mode de fonctionnement normal, la soupape multifonction travaille avec la
fonction du maintien de la pression et la fonction de surpression ajustées.
Les boutons rotatifs « A » et « B » sont fermés (butée à droite).
Resserrer les vis du boîtier de la soupape (Fig. 11 , pos. 1) après 24
heures. Respecter le couple de serrage de 8 Nm.
7.5 Vidage
Fig. 10 : Normalbetrieb
Dans la position de vidage, la contre-pression de dosage est déchargée et le produit peut
retourner depuis la conduite de dosage jusque dans le réservoir de produit via la conduite
de bypass.
1. T
ourner les deux boutons rotatifs d’environ 3 tours vers la gauche ; la conduite de
dosage est vidée.
2. Ensuite, les refermer à nouveau.
Mise en service / Fonctionnement
32417101434 Rev. 5-05.2019
