6.2.2 Raccordement des tuyauteries
Si le cerclage de la conduite de dosage est rigide, il faut installer un
amortisseur de pulsations pour éviter les coups de pression.

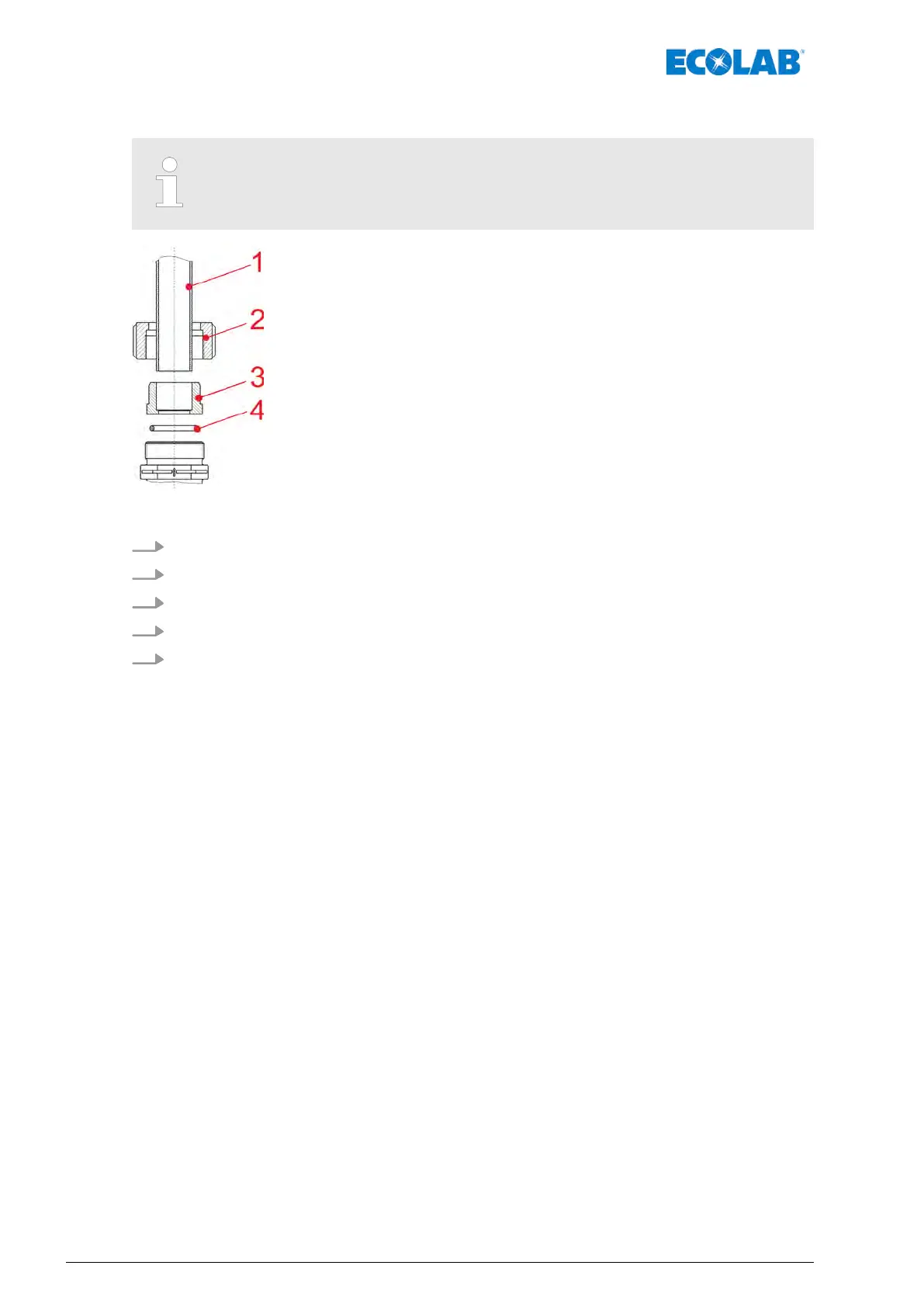

Fig. 5 : Raccordement des tuyauteries
1. Sectionner la tuyauterie (pos. 1) en coupe droite et l’ébavurer
.
2. Emmancher l’écrou d’accouplement (pos. 2) sur la tuyauterie.
3. Souder ou coller (PVC) la tuyauterie avec la pièce d’insertion (pos. 3).
4. Placer le joint torique (pos. 4) dans la rainure des raccords.
5. Emmancher l’écrou d’accouplement (pos. 2) sur la pièce d’insertion et le visser à
bloc.
Montage, installation
28417101434 Rev. 5-05.2019
