9.2 Remplacement de la soupape d’immersion à bille

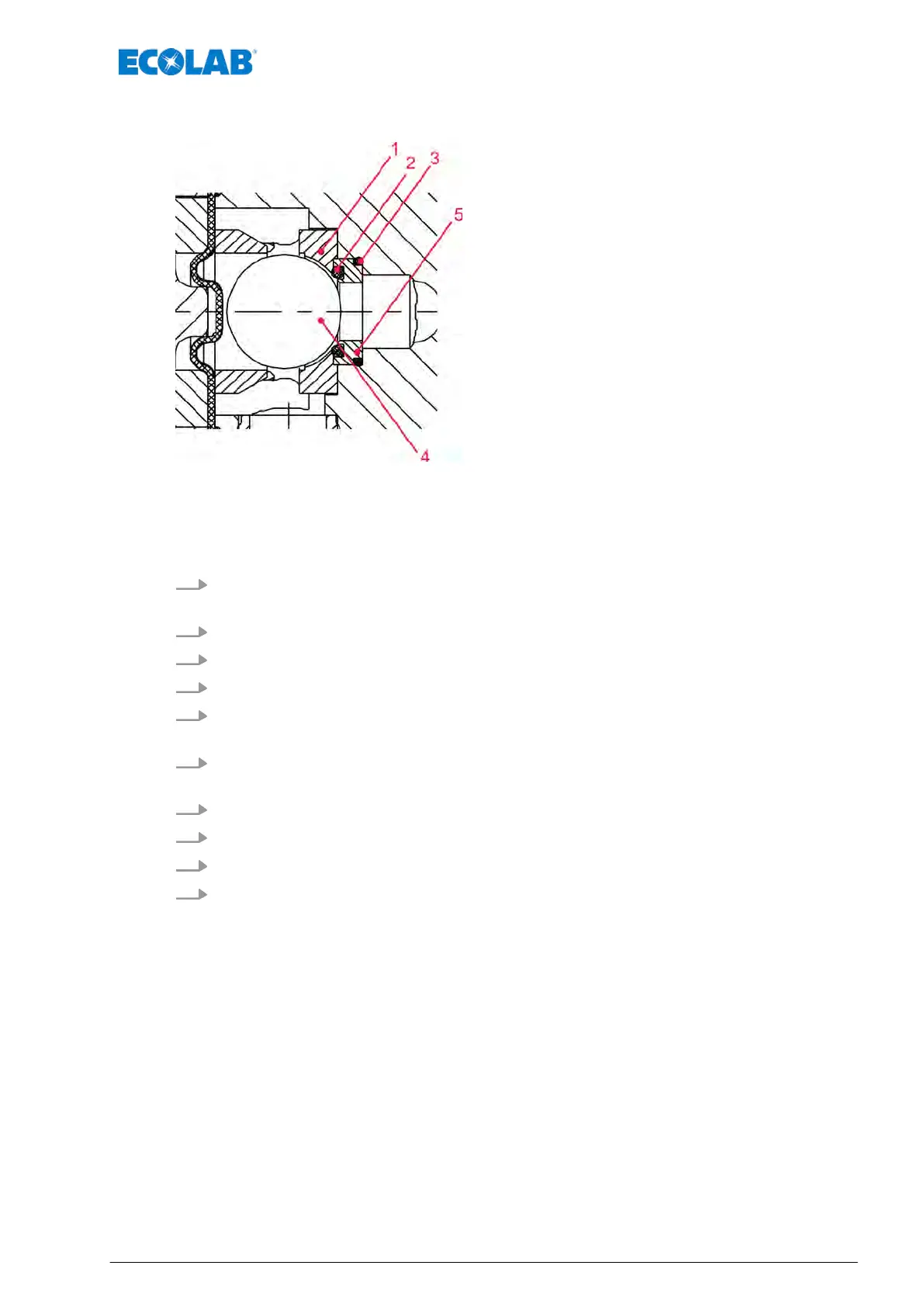

Fig. 12 : Remplacement de la soupape d’immersion à bille
1 la chambre de soupape
2 le joint torique du siège de bille
3 le joint torique
4 la bille
5 la bague de maintien
1. Désassembler la soupape multifonction, comme décrit
au
Ä Chapitre 9 « Maintenance » à la page 35.
2. Retirer la bille (4) (renverser la SMF pour que la bille s’échappe).
3. Extraire la chambre de soupape (1).
4. Retirer la bague de maintien (5) avec les joints toriques (2 et 3).
5. Mouiller le joint torique (3) avec un agent anti-friction approprié et le placer dans le
siège de la soupape multifonction.
6. Presser la bague de maintien (5) dans la soupape multifonction, comme représenté
dans le schéma détaillé.
7. Mettre le joint torique du siège de bille (2) en place.
8. Monter la chambre de soupape (1).
9. Placer la bille dans la chambre de soupape.
10. Assembler la soupape multifonction, comme décrit au
Ä Chapitre 9 « Maintenance » à la page 35.
Maintenance
37 417101434 Rev. 5-05.2019
