7.2 Réglage de la fonction d’immersion (surpression)
La fonction d’immersion est une fonction de sécurité qui permet d’éviter une augmentation
inadmissible de la contre-pression dans la conduite de dosage.
Si la surpression ajustée est dépassée, la soupape s’ouvre et le produit af
flue par la
conduite de bypass pour retourner dans le réservoir de produit.
Pour un réglage correct, le bouton rotatif « B » doit se trouver sur la
position « butée à droite ».
Ä
à la page 30 (Pos. 1).
Diminuer ou augmenter progressivement la valeur de base ajustée en tournant
respectivement le bouton rotatif « B » (
Fig. 7 , pos. 2) avec une clé pour vis à six
pans creux (INBUS, ouverture : S5) dans le sens des aiguilles d’une montre ou dans
le sens inverse.
La pression est affichée sur le manomètre (si un manomètre a été installé)
lors de la montée en pression, jusqu’à la valeur ajustée
(
Ä
Chapitre 10.2.2.2 « Manomètre » à la page 41).

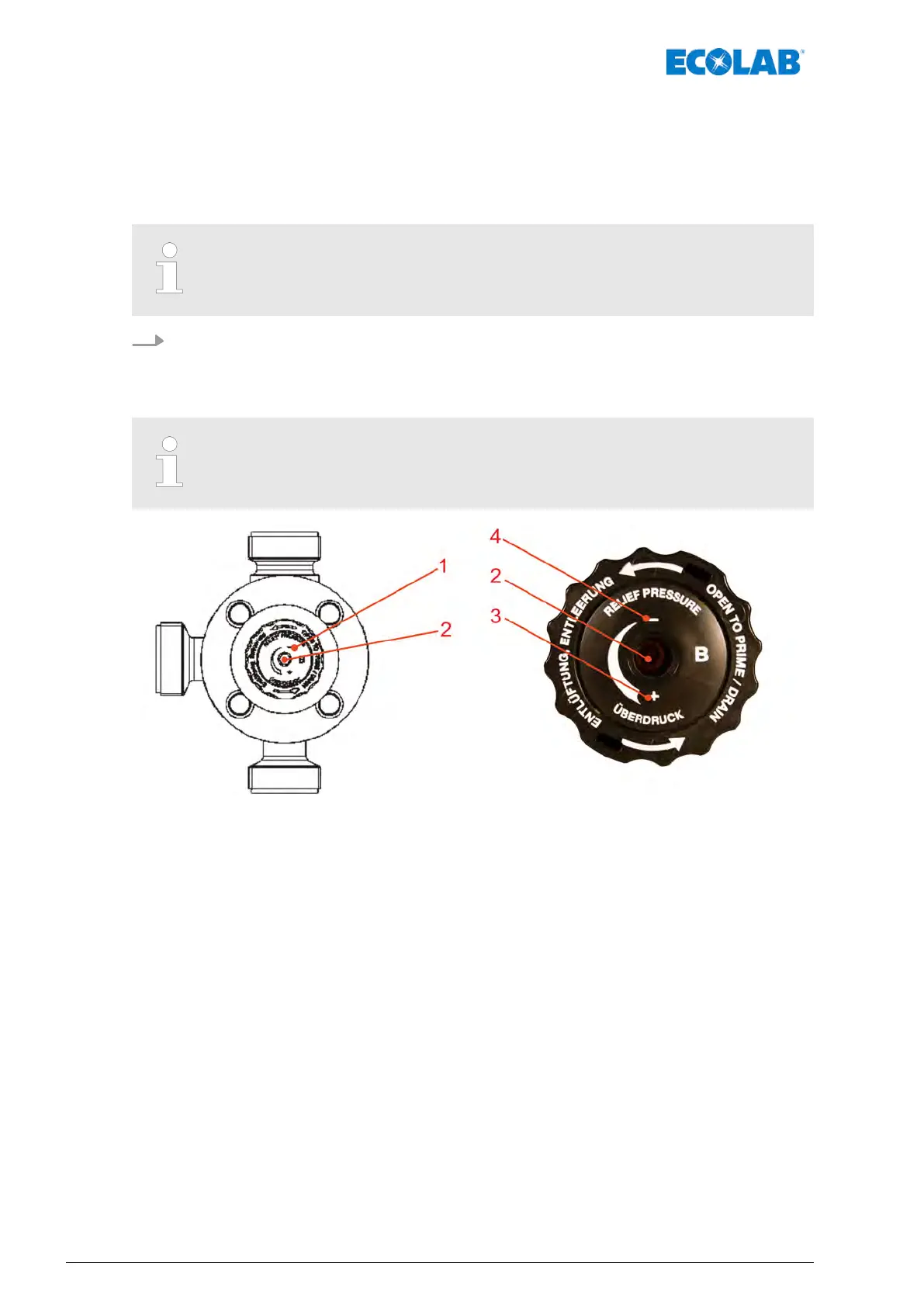

Fig. 7 : Réglage de la fonction d’immersion (surpression)
1 Fonction d’immersion (bouton rotatif « B »)
2 Vis de réglage à six pans creux (INBUS)
3 Sens de rotation pour augmenter la pression (+)
4 Sens de rotation pour diminuer la pression (-)
Mise en service / Fonctionnement
30417101434 Rev. 5-05.2019
