3

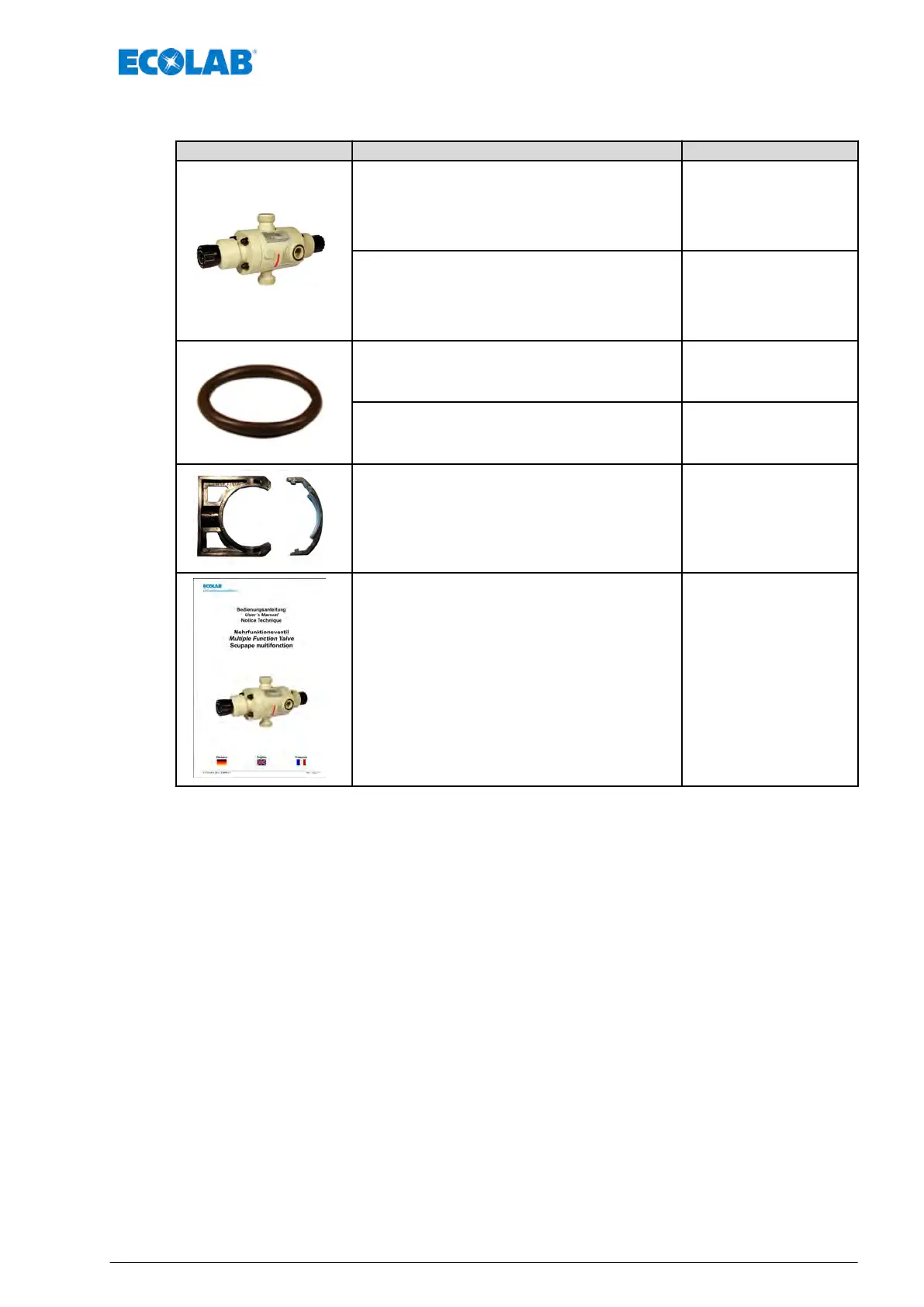

Lieferumfang
Darstellung
Beschreibung
Artikel-Nr
.
MFV PVEP10 G1¼ -G1¼ -99
MFV PVFP10 G1¼ -G1¼ -99
MFV PPEP10 G1¼ -G1¼ -99
MFV PPFP10 G1¼ -G1¼ -99
250065
250064
250061
250060
MFV PVEP10 G2-G2-99
MFV PVFP10 G2-G2-99
MFV PPEP10 G2-G2-99
MFV PPFP10 G2-G2-99
250067
250066
250063
250062
O-Ring
3 Stück, Ø 28 x 3,5
250060
250061
250064
250065
3 Stück Ø 40,87 x 3,53
250062
250063
250066
250067
Befestigungsschellen mit Sicherungsbügel
2 Stück
auf Anfrage
Betriebsanleitung
417101434
Lieferumfang
21
417101434 Rev
. 5-05.2019
22
24
Table of Contents
Deutsch
4
Default Chapter
4
Table of Contents
4
1 Allgemeines
6
Betriebsanleitungen mit Smartphones Aufrufen
7
Installation der „Ecolab Docuapp" für Android
7
Installation der „Docuapp" für IOS (Apple)
7
Urheberschutz
8
Symbole, Hervorhebungen und Aufzählungen
8
Artikelnummern / EBS Artikelnummern
9
Transport, Verpackung und Lagerung
10
Transport
10
Verpackung
11
Lagerung
12
Gerätekennzeichnung - Typenschild
12
Gewährleistung
12
Service- und Kontaktadresse zum Hersteller
13
2 Sicherheit
14
Allgemeine Sicherheitshinweise
14
Bestimmungsgemäße Verwendung
14
Gefahr bei Fehlgebrauch
14
Lebensdauer
15
Sicherheitsmaßnahmen durch den Betreiber
15
Betreiberpflichten
15
Personalanforderungen
16
Persönliche Schutzausrüstung (PSA)
18
Erklärung der Verwendeten Sicherheitssymbole
18
Hinweise auf Gefährdungen
19
Allgemeine Gefahren am Arbeitsplatz
20
Installations-, Wartungs- und Reparaturarbeiten
21
Sicherheitsdatenblätter
22
3 Lieferumfang
23
4 Funktionsbeschreibung
24
5 Aufbau
25
6 Montage, Installation
26
Einbauschema
27
Geräteinstallation
27
Schlauchanschluss
28
Rohranschluss
29
7 Inbetriebnahme / Betrieb
30
Entlüftung
30
Einstellung Überströmfunktion (Überdruck)
31
Einstellung Druckhaltefunktion (Gegendruck)
32
Normalbetrieb
33
Entleerung
33
8 Fehlerbehebung
34
9 Wartung
35
Austausch der Membrane
36
Austausch des ÜberströM-Kugelventils
37
10 Ersatz- und Verschleißteile / Zubehör
38
Ersatz- und Verschleißteile
38
Zubehör
39
Anschluss an Schlauchleitung mit Klemmringverschraubung
39
Anschluss an Druckschlauchtülle mit Schlauchschelle
40
Anschluss an Rohrleitungen
41
Manometer
41
11 Technische Daten
42
Medienberührte Werkstoffe
42
Mehrfunktionsventile - Schlüssel
43
Empfohlener Minimaler Nenndurchmesser für Anschlussleitungen
43
Öffnungsdrücke
44
Abmessungen
44
12 Außerbetrieb Setzen / Demontage / Umweltschutz
45
Außer Betrieb Setzen
45
Demontage
45
Entsorgung und Umweltschutz
46
13 Einbauerklärung
48
English
51
1 General
53
Call up Operating Instructions with Smartphone
54
Installation of the 'Ecolab Docuapp' for Android
54
Installation of the 'Docuapp' for IOS (Apple)
54
Copyright
55
Symbols, Highlighting and Enumerations
55
Article Numbers / EBS-Article Numbers
56
Shipping, Packaging and Storage
57
Shipping
57
Packaging
58
Storage
59
Identification of the Installation - Nameplates
59
Terms of Warranty
59
Manufacturer's Service and Contact Address
60
2 Safety
61
General Safety Advice
61
Intended Use
61
Unauthorized Alterations and Production of Spare Parts
62
Danger of Improper Use
62
Lifetime
62
Safety Measures Taken by the Operator
62
Obligations of the Operator
63
Personnel Requirements
63
Personal Protective Equipment (PPE)
65
Explanation of the Safety Symbols Used
65
Indications of Risks
66
General Workplace Dangers
67
Installation, Maintenance and Repairs
68
Safety Data Sheets
68
3 Scope of Supply
69
4 Description of Function
70
5 Structure
71
6 Mounting, Installation
72
Installation Diagram
73
Device Installation
73
Hose Connection
74
Pipe Connection
75
7 Commissioning / Operation
76
Venting
76
Setting of the Overflow Function (Overpressure)
77
Setting of Pressure-Maintenance Function (Counterpressure)
78
Normal Operation
79
Drainage
79
8 Trouble-Shooting
80
9 Maintenance
81
Diaphragm Replacement
82
Replacement of the Overflow Ball Valve
83
10 Spare Parts and Wear Parts / Accessories
84
Spare Parts and Wear Parts
84
Accessories
85
Hose-Line Connection, with Clamping-Ring Gland
85
Connection for Pressure-Hose Nozzle with Hose Clip
86
Anschluss an Rohrleitungen
87
Pressure Gauge
87
11 Technical Data
88
Conveyed-Fluid-Contacted Materials
88
Multiple Function Valves, Type Code
89
Recommended Minimum Nominal Diameter for Connecting Lines
89
Opening Pressures
90
Dimensions
90
12 Set out of Operation / Disassembly / Environmental Protection
91
Shutting down
91
Dismantling
92
Disposal and Environmental Protection
93
13 Declaration of Incorporation
94
Français
97
1 Généralités
99
Ouvrir Les Modes D'emploi Avec Le Smartphone
100
Installation de " Ecolab Docuapp " Pour Android
100
Installation de " Docuapp " Pour IOS (Apple)
100
Les Droits D'auteur
101
Symboles, Passages Mis en Évidence Et Énumérations
101
Numéros D'article / Numéros EBS
102
Transport, Déballage, Stockage Et Contenu de la Livraison
103
Transport
103
Emballage
104
Stockage
105
Identification de L'appareil - Plaque Signalétique
105
Garantie
105
Service Client Et Coordonnées du Fabricant
106
2 Sécurité
107
Sécurité Générale
107
Utilisation Conforme
107
Transformation À L'initiative de L'exploitant Et Fabrication de Pièces de Rechange
108
Danger en Cas D'utilisation Incorrecte
108
Durée de Vie
108
Mesures de Sécurité Prises Par L'exploitant
108
Obligations de L'exploitant
109
Personnel la Qualification
109
Équipements de Protection Individuelle (EPI)
111
Explication des Pictogrammes de Sécurité Utilisés
111
Indications de Danger
113
Risques Généraux Sur Le Lieu de Travail
113
Travaux D'installation, de Maintenance Et de Réparation
115
Fiches de Données de Sécurité
115
3 Contenu de la Livraison
117
4 Description du Fonctionnement
118
5 Construction
119
6 Montage, Installation
120
Schéma de Montage
121
Mise en Place de L'appareil
121
Raccordement des Tuyaux Flexibles
122
Raccordement des Tuyauteries
123
7 Mise en Service / Fonctionnement
124
Purge
124
Réglage de la Fonction D'immersion (Surpression)
125
Réglage de la Fonction du Maintien de la Pression (Contre-Pression)
126
Fonctionnement Norm
127
Vidage
127
8 Correction des Bogues
128
9 Maintenance
130
Remplacement de la Membrane
131
Remplacement de la Soupape D'immersion À Bille
132
10 Pièces Détachées Et Pièces D'usure / Accessoires
133
Pièces Détachées Et Pièces D'usure
133
Accessoires
134
Raccordement À la Conduite Flexible Avec Raccord À Vis À Bague de Serrage
134
Raccord Sur L'embout À Olive de Pression Avec Collier Pour Tuyaux Flexibles
135
11 Données Techniques
137
Matériaux Pour Les Composants Qui Entrent en Contact Avec la Matière
137
Codes Utilisés Pour Les Soupapes Multifonctions
138
Variantes D'exécution
138
Diamètre Nominal Minimal Recommandé Pour Les Conduites de Raccordement
139
Pressions D'ouverture
139
Dimensions
140
12 Mise Hors Service / Démontage / Protection de L'environnement
141
Mise Hors Service
141
Démontage
141
Mise Au Rebut Et Protection de L'environnement
142
13 Déclaration D'incorporation
144
