9.1 Austausch der Membrane

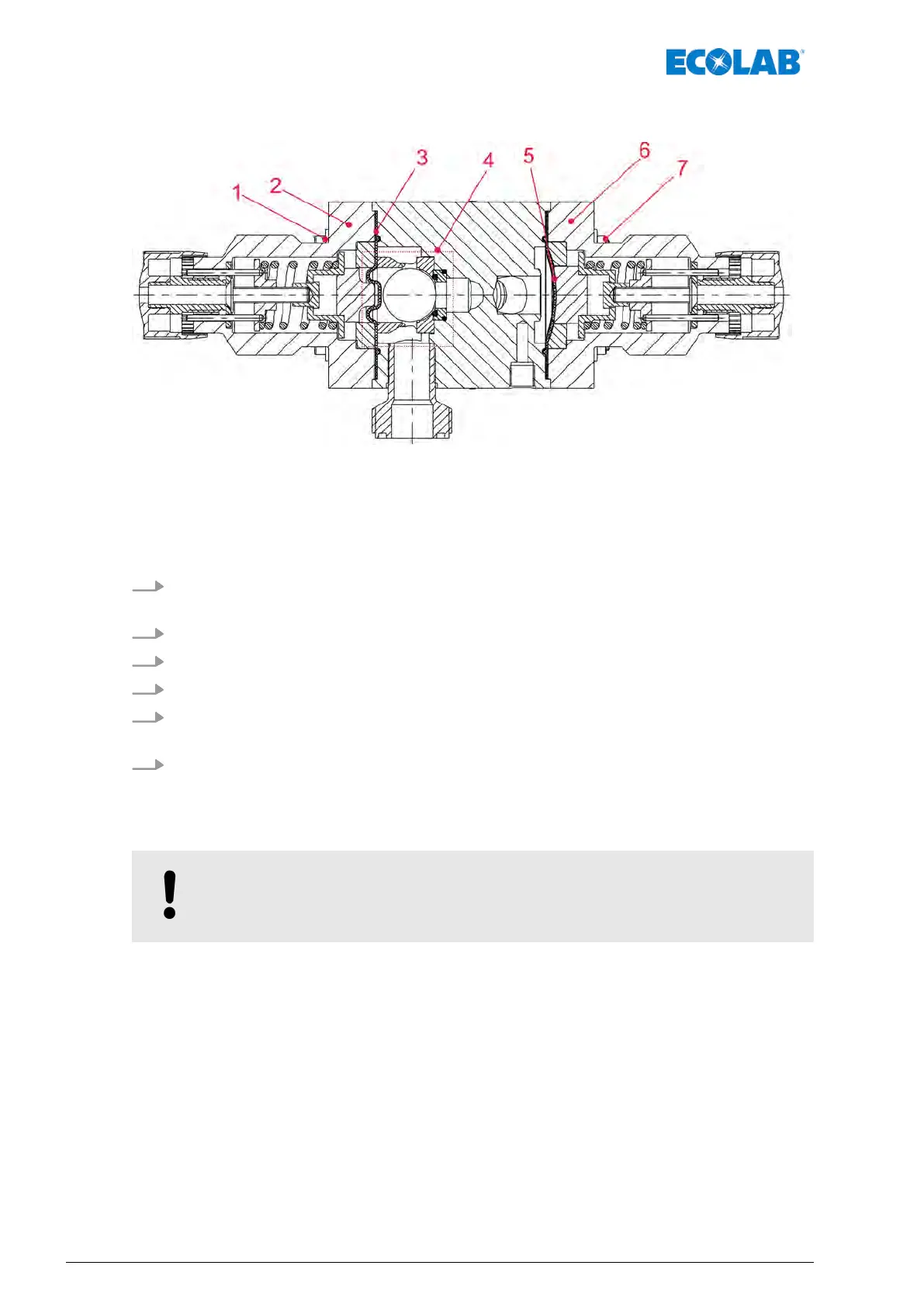

Abb. 11: Abmessungen
1 Ventilgehäuseschraube
2 Ventilkopf (Überdruckseite)
3 Membrane (Überdruckseite)
4 Überström-Kugelventil
5 Membrane (Druckhalteseite)
6 Ventilkopf (Druckhalteseite)
7 Muttern, M 6
1. Abdeckkappen von den V
entilgehäuseschrauben (Pos. 1) und Muttern
(Pos. 6 und 7) abziehen.
2. Muttern (Pos. 6 und 7) mit Schraubenschlüssel, Größe SW10, lösen und entfernen.
3. V
entilkopf (Pos. 2 oder 6) abnehmen.
4. freiliegende Membrane (Pos. 3 oder 5) entnehmen.
5. Neue Membrane (weiß beschichtete Seite nach innen gerichtet) sorgfältig einsetzen
und V
entilkopf wieder schließen.
6. V
entilgehäuseschrauben einsetzen, Muttern von Hand aufschrauben, über Kreuz
anziehen (Drehmoment 8 Nm) und Abdeckkappen aufstecken.
Die Artikelnummern für eine Bestellung von Ersatzteilen finden sie unter
Ä
Kapitel 10 „Ersatz- und Verschleißteile / Zubehör“ auf Seite 36.
HINWEIS!
V
entilschrauben-Anzugsmoment nach 24 Stunden nachziehen.
Anzugsmoment 3 - 4 Nm.
Wartung
34417101434 Rev. 5-05.2019
