Verrohrung der Druckluftkomponenten und Verdrahtung der Elektrokomponenten
Benutzen Sie den nachstehenden Schaltplan als Referenz für die Verrohrung der Druckluftkomponenten und die
Verdrahtung der Elektrokomponenten.
Der für diese Nähmaschine erforderliche Luftdruck
beträgt 0,5 MPa.
Drehen Sie nach der Ausführung der Verrohrung den
Knopf, um den Luftdruck auf 0,5 MPa einzustellen.
Befestigen Sie die Drucklufteinheit mit
Holzschrauben am Tisch. (Benutzen Sie die
Tischplatten-Maßzeichnung als Referenz für die
Anbringungsposition.)
40033334 Zubehör
CN36 CN33CN37CN56
SC-921

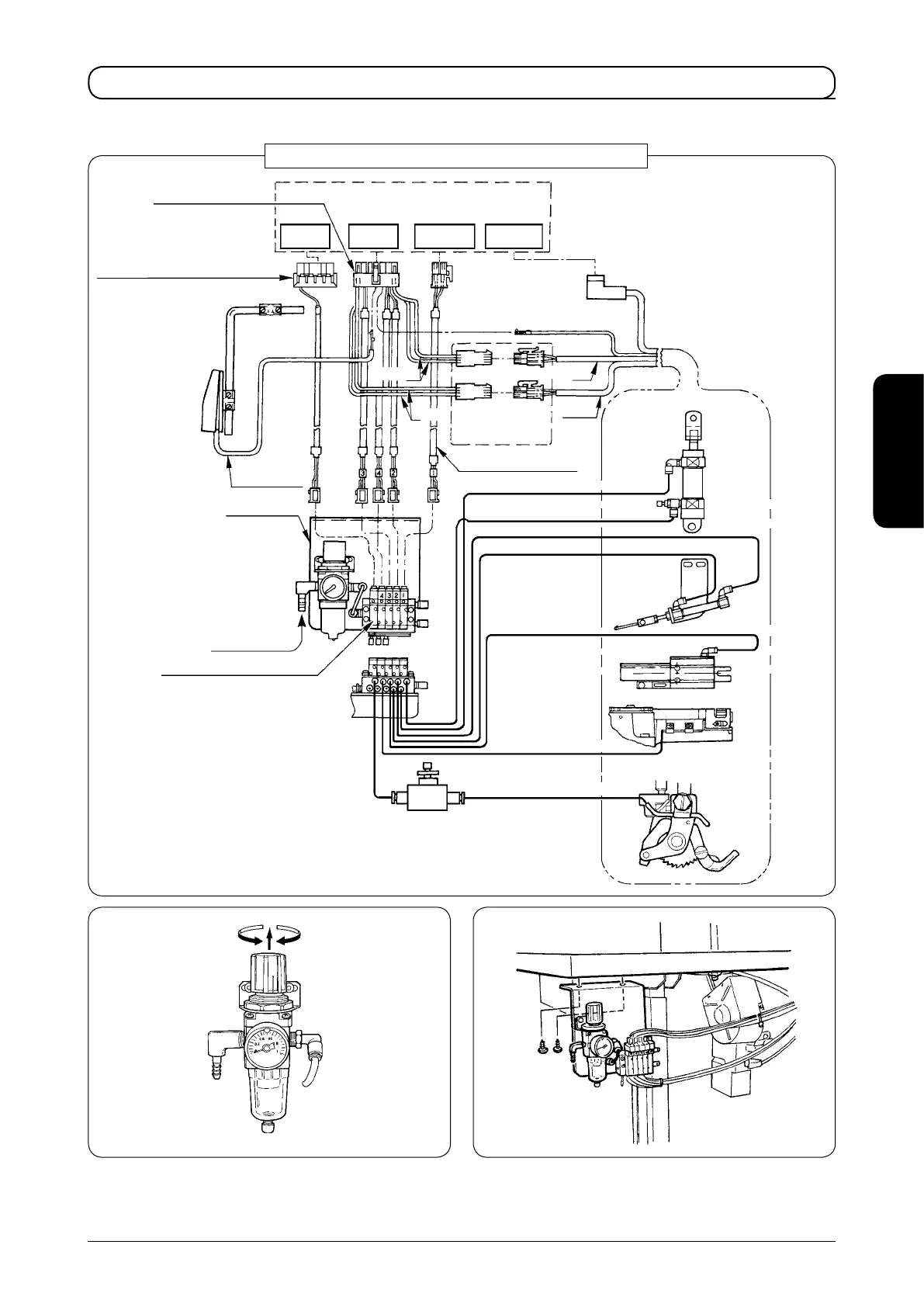

Schaltplan der Druckluft- und Elektrokomponenten
22951552 (Erdleiter)
Grau
Nähmaschine DLN-6390-7
Achten Sie beim
Anschließen der
Steckverbinder auf
die Farbe.
40003754 Zubehör
Luftschlauch (Gelb)
Luftschlauch (Blau)
Luftschlauch (Grün)
Luftschlauch (Rot)
Luftschlauch (Weiß)
0,5 MPa
40004065
40004041
PV150103000 Optional
PC012401000 Optional
Luftschlauch (Schwarz)
0,15 M
Optional
Schwarz
Weiß
Schwarz
Luftschlauch (Schwarz)
1,3 M
Optional
Luftschlauch (Schwarz)
1,2 M
40106208 Optional
