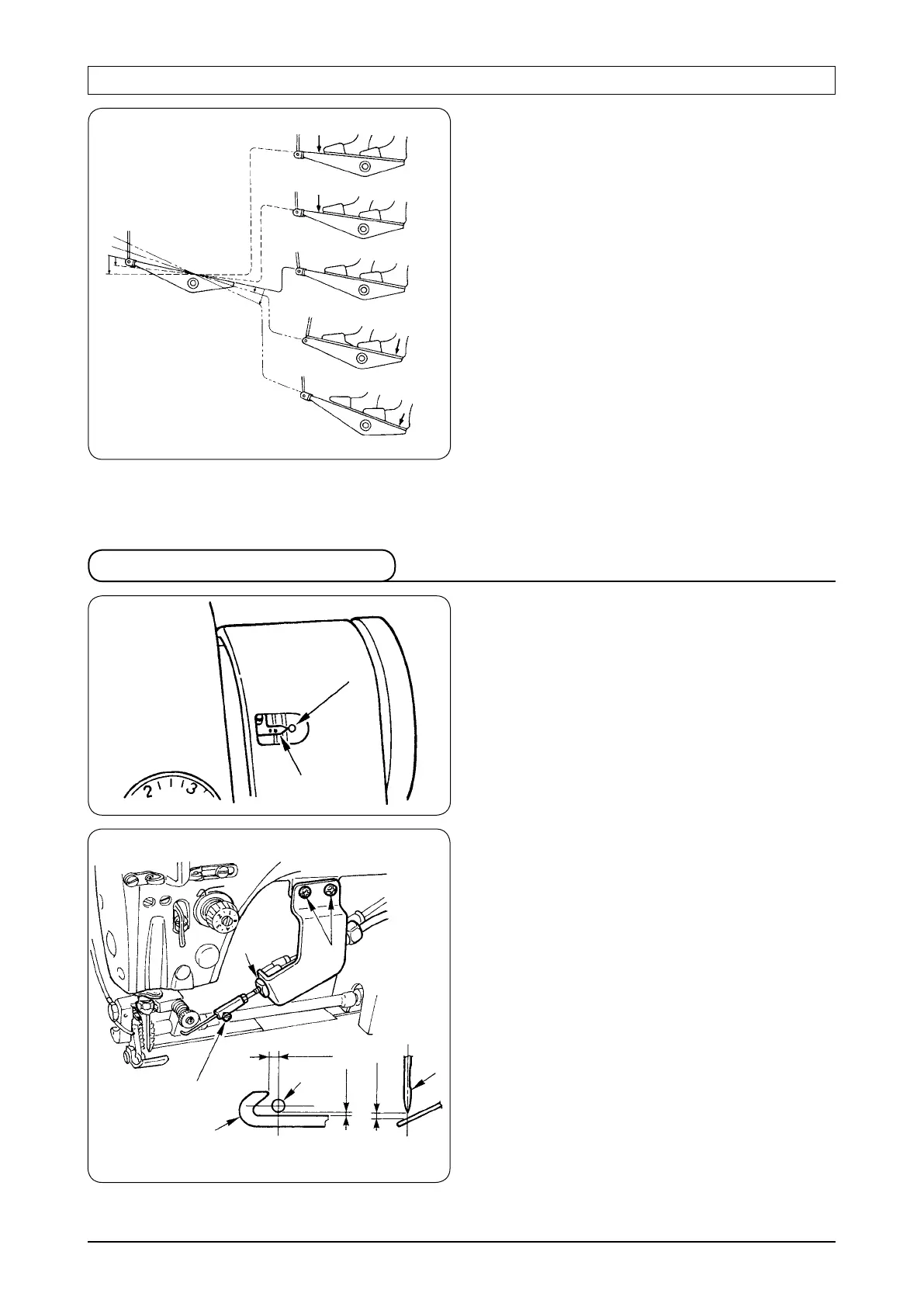

30
Stellen Sie den Wischer wie folgt ein, falls eine Einstellung
notwendig ist.
1) Drehen Sie das Handrad in die normale Drehrichtung,
um den in das Handrad eingravierten weißen
Markierungspunkt
1
auf den Zeiger
2
am
Maschinenarm auszurichten.
5. Einstellen des Wischers
A
6
3
4
5
0,5 bis 1,5
–0,5 bis 0,5
1,5 bis 2,5
C
B
5
7
1
2
Pedalbedienung
(1) Die Bedienung des Pedals erfolgt in den folgenden
vier Stufen :
1) Wird das Pedal leicht nach vorn niedergedrückt, läuft
die Maschine mit niedriger Geschwindigkeit.
B
2) Wird das Pedal weiter nach vorn niedergedrückt, läuft
die Maschine mit hoher Geschwindigkeit.
A
3) Wird das Pedal auf die Ausgangsstellung
zurückgestellt, bleibt die Maschine stehen (mit der
Nadel in Hoch- oder Tiefstellung).
C
4) Wird das Pedal ganz nach hinten niedergedrückt,
schneidet die Maschine den Faden ab.
E
5) Durch leichtes Niederdrücken des Pedals nach
hinten
D
wird der Nähfuß angehoben, und durch
vollständiges Niederdrücken des Pedals nach hinten
wird der Fadenabschneider betätigt.
• Die Maschine führt normales Fadenabschneiden aus,
selbst wenn das Pedal unmittelbar nach dem Nähen
mit hoher oder niedriger Geschwindigkeit nach hinten
niedergedrückt wird.
• Die Maschine führt vollständiges Fadenabschneiden
aus, selbst wenn das Pedal unmittelbar nach Beginn
des Fadenabschneidevorgangs auf die Neutralstellung
zurückgestellt wird.
A
B
C
D
E
2) Lösen Sie die Mutter
3
, verschieben Sie den Wischer
4
, und stellen Sie den Abstand zwischen Wischer und
Nadel
5
auf –0,5 bis 0,5 mm für die Einstellung der
Längsrichtung
A
ein.
＊
Ziehen Sie die Mutter
3
nach der Einstellung wieder
einwandfrei an. (Anzugsmoment : 3 bis 5 N·m)
(Beachten Sie, dass die Schraube nach vorne zeigen
muss.)
3) Zum Einstellen der Vertikalrichtung
B
lösen Sie die
Schrauben
6
und stellen den Abstand vom oberen
Ende der Nadel auf 1,5 bis 2,5 mm ein.
4) Zum Einstellen des Vorsprungbetrags
C
lösen Sie die
Schraube
7
und stellen den Abstand von der Nadel
auf 0,5 bis 1,5 mm ein.
＊
Ziehen Sie die Schrauben
6
nach der Einstellung
wieder einwandfrei an. (Anzugsmoment : 3 bis 4 N·m)
＊
Stellen Sie sicher, dass das Ende des Wischers
beim Wischerbetrieb nicht mit dem Nähfuß und dem
Fingerschutz in Berührung kommt.
