37
DEUTSCH
2. Überprüfen der Fadenabschneidernocken-Steuerung
Das Verfahren der Schritte 1) bis 8) ist das gleiche
wie das zum “Überprüfen der Rückzugsposition des
Schwingmessers”.
Führen Sie die Schritte 1) bis 8) aus.
9) Drehen Sie dann das Handrad
7
in die normale
Drehrichtung
A
der Nähmaschine, während Sie das
Pedal
8
mit der Ferse in Richtung
B
niederdrücken.
(Der Schwingmesserhebel
9
dreht sich im
Uhrzeigersinn in Richtung
H
, das Schwingmesser
!0
beginnt, sich in Richtung
I
zu bewegen, nachdem es
sich vollkommen zurückgezogen hat, und dann kehrt
das Schwingmesser zur Warteposition zurück.)
10)
Drehen Sie das Handrad
7
in entgegengesetzter
Drehrichtung
J
der Nähmaschine, nachdem das
Schwingmesser zur Warteposition zurückgekehrt ist, worauf
das Handrad bei einem bestimmten Winkel stehen bleibt.
Schalten Sie unbedingt den Netzschalter
der Nähmaschine aus, nachdem die
Schritte 4) bis 10) ausgeführt worden sind.
11)

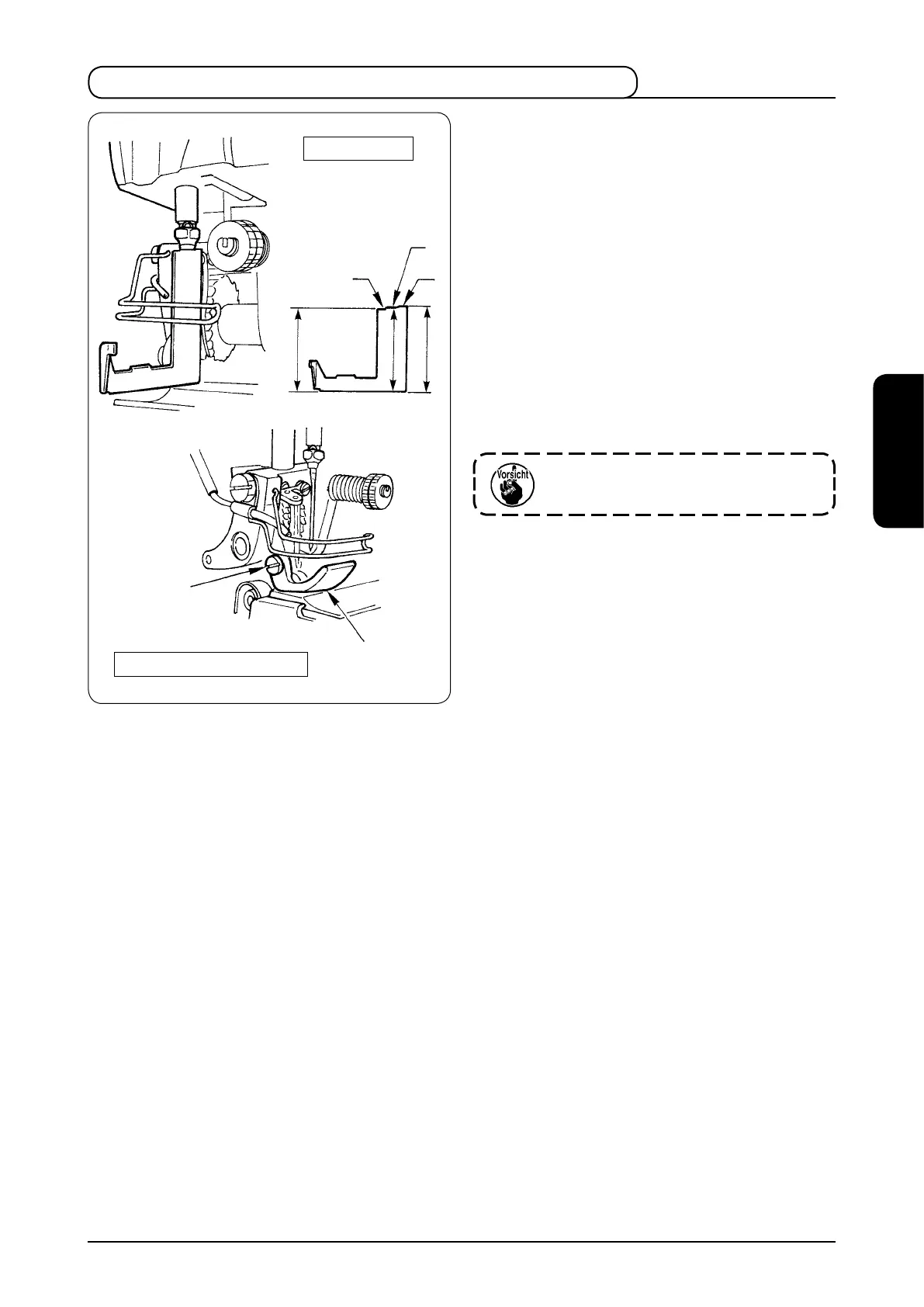

An dieser Stelle ist die Fadenabschneidernocken-
Steuerung normal, wenn die Höhe der Nadelstange von
der Oberseite der Stichplatte 46,8 bis 47,4 mm beträgt.
＊
Die Steuerung kann mit Hilfe der im Lieferumfang der
Maschine enthaltenen Lehre leicht überprüft werden.
Wenn sich der Teil
K
der Lehre zwischen die
Stichplatte und die Unterkante der Nadelstange
einführen lässt, und Teil
L
sich nicht einführen lässt,
liegt die Höhe der Nadelstange innerhalb des Bereichs
zwischen 46,8 und 47,4 mm. In diesem Fall ist die
Steuerung des Fadenabschneidernockens normal.
＊
Um die Lehre unter die Unterkante der Nadelstange
einzuführen, lösen Sie die Befestigungsschraube
!2
, und entfernen Sie den Nähfuß
!3
. Bringen Sie
den Nähfuß
!3
nach Abschluss des Vorgangs wieder
an seiner Ausgangsposition an, und ziehen Sie die
Befestigungsschraube
!2
sicher an.
(Anzugsmoment : 1,5 bis 2 N·m)
12) Beträgt die Höhe der Nadelstange über der
Oberseite der Stichplatte nicht 46,8 bis 47,4 mm,
ist die Steuerung des Fadenabschneidernockens
nicht korrekt. Korrigieren Sie die Steuerung des
Fadenabschneidernockens gemäß den Angaben im
Techniker-Handbuch.
46,8 mm
47,1 mm
47,4 mm
!2
L
M
K
!3
Lehre
Fadenabschneidernocken
