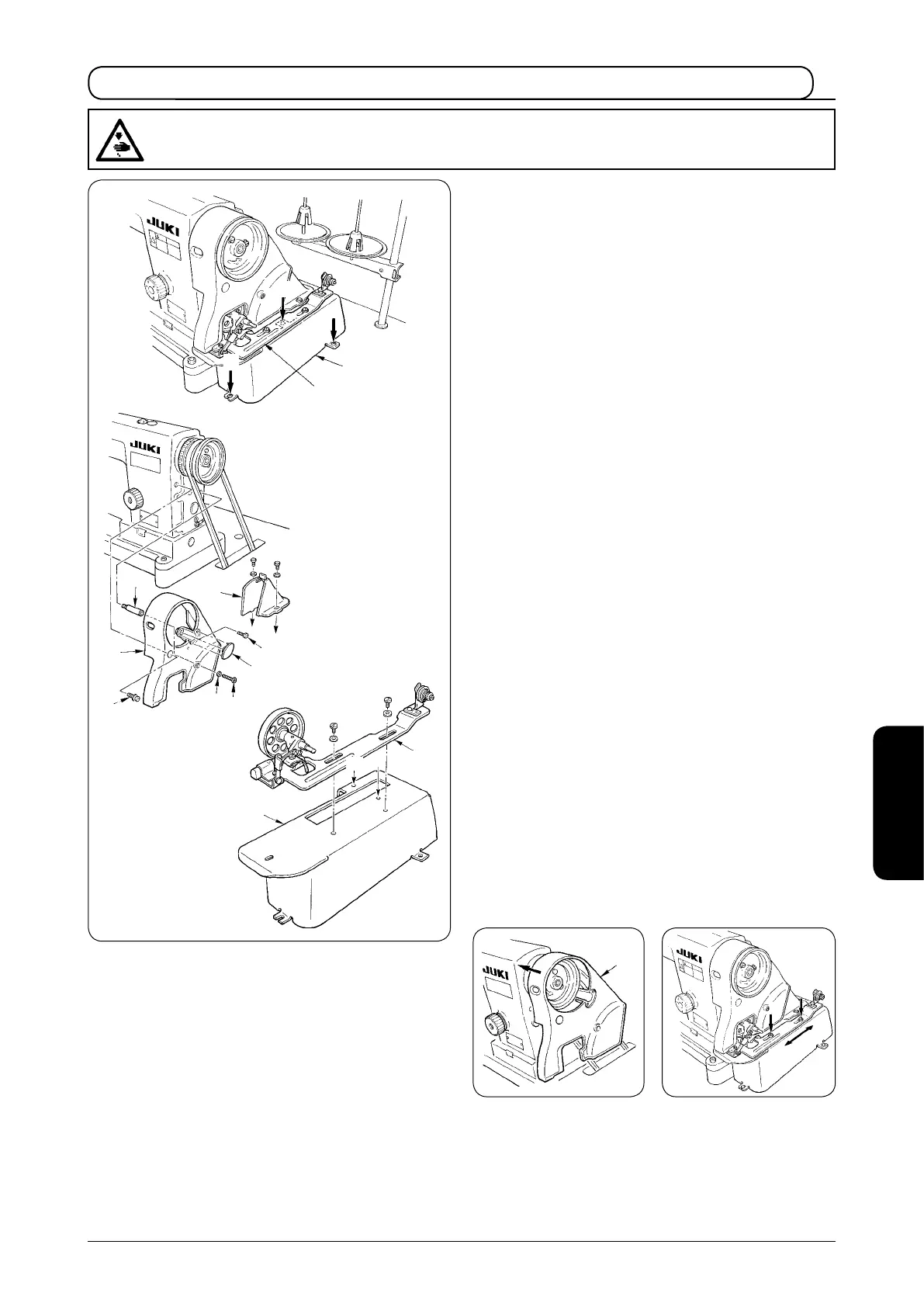

3. Instalacion de la cubierta de la correa, base de la bobinadora, y bobinadora
<Procedimiento de instalación>
1) Fije la base
1
de la bobinadora a la mesa con los
tornillos para madera
2
.
(Tornillos para madera en 3 lugares.)
(Para la posición de jación, vea el dibujo de referencia
de la mesa.)
2) Coloque provisionalmente la bobinadora
3
sobre la
base
1
de la bobinadora.
(Tornillo + (más) arandela en 2 lugares.)
3) Inserte el soporte
4
de la cubierta de la correa en el
agujero roscado del brazo.
4) Pase el volante por el agujero en la cubierta A
6
de
la correa, luego je el volante en el brazo. Ahora,
usted puede instalar con facilidad la cubierta A
6
inclinándola desde el lado posterior oblicuo como se
ilustra en la siguiente gura.
5) Coloque la cubierta B
5
de la correa en los agujeros
taladrados
C
y
D
.
6) Fije la cubierta de la correa A
6
al brazo usando los
tornillos
7
,
8
y arandela
9
. En este punto, apriete el
tornillo
7
con un par de apriete de 3 N·m y el tornillo
8
con un par de apriete de 2,5 N·m. Aun cuando
apriete estos tornillos con un par de apriete mayor, la
condición de sujeción de la cubierta de la correa no
variará.
7) Coloque la tapa
!0
a la cubierta de la correa A.
8) Mueva hacia atrás la cubierta de la correa B
5
hasta
que la sección de goma de la cubierta B
5
haga
contacto con la cubierta de la correa A
6
. Entonces,
mueva más la cubierta de la correa B en la misma
dirección de 0,5 a 1 mm. Ahora, je la cubierta de la
correa B en su posición usando tornillos y arandelas.
9) Ajuste la posición de la bobinadora
!1
apropiadamente
moviendo hacia atrás y hacia adelante la bobinadora
!1
que se instaló provisionalmente. Luego, fíjela.
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
