30

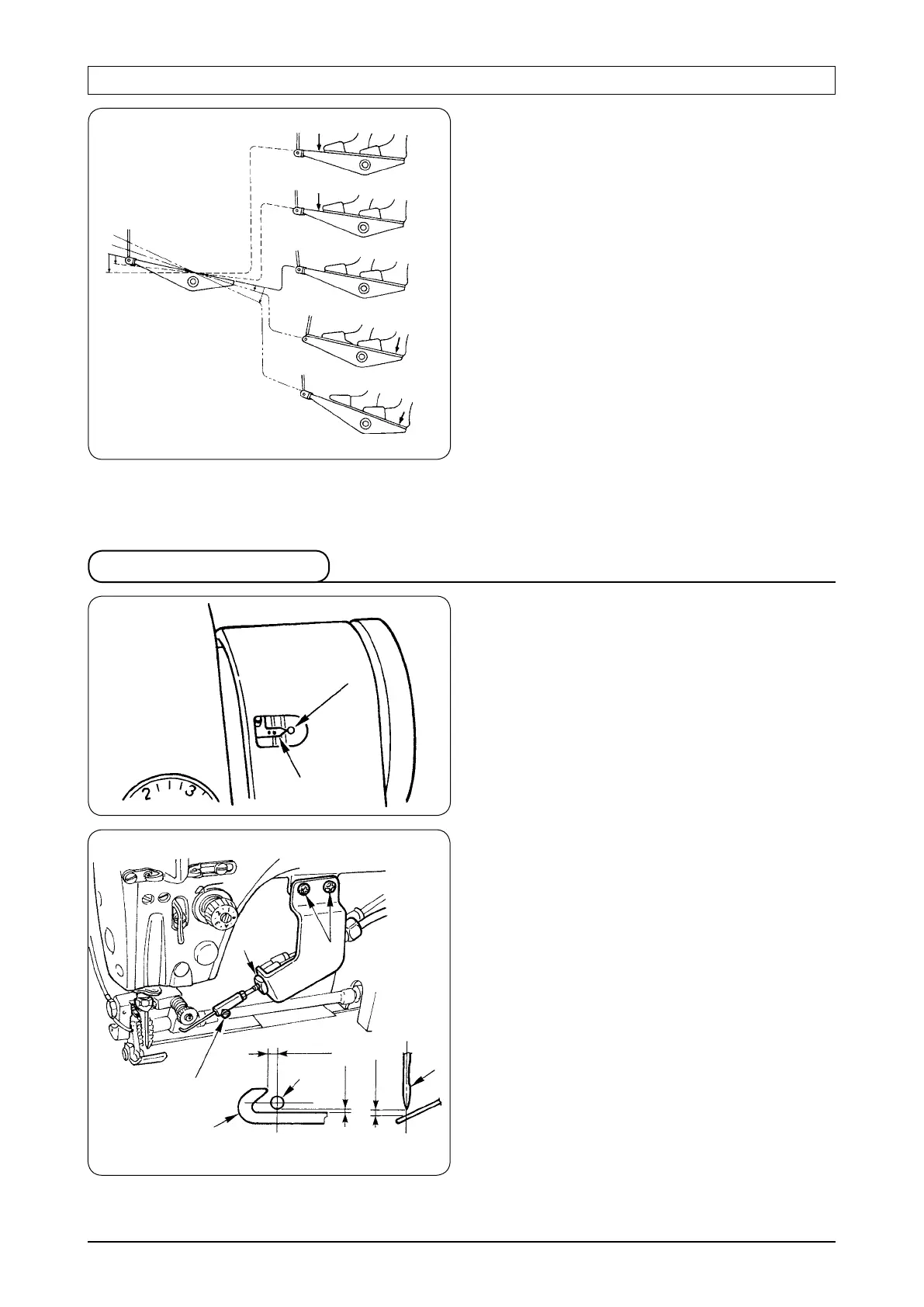

Si un réglage du tire-l est nécessaire, le régler comme suit :
1) Tourner le volant dans le sens normal de rotation pour
amener le point de repère blanc
1
du volant en regard
de l’index
2
du bras de la machine.
2) Desserrer l’écrou
3
, déplacer le tire-l
4
et régler la
distance entre le tire-l et l’aiguille
5
à –0,5 à 0,5 mm
pour le réglage de la direction longitudinale
A
.
＊
Après le réglage, resserrer l’écrou
3
à fond.
(Couple de serrage : 3 à 5 N·m)
(Noter que la vis doit être tournée vers l’avant.)
3) Pour régler la direction verticale
B
, desserrer les vis
6
et régler la distance depuis l’extrémité supérieure de l’
aiguille à 1,5 à 2,5 mm.
4)
Pour régler la distance de dépassement
C
, desserrer la
vis
7
et régler la distance depuis l’aiguille à 0,5 à 1,5 mm.
＊
Après le réglage, resserrer les vis
6
à fond.
(Couple de serrage : 3 à 4 N·m)
＊
Lors du fonctionnement du tire-l, s’assurer que son
extrémité supérieure ne vient pas en contact avec le
presseur et le pare-aiguille.
5.Reglagedutire-l
A
6
3
4
5
0,5 à 1,5
–0,5 à 0,5
1,5 à 2,5
C
B
5
7
1
2
Utilisation de la pedale
(1) La pédale comporte quatre positions :
1) Lorsqu’on enfonce légèrement l’avant de la pédale, la
machine tourne à petite vitesse.
B
2) Lorsqu’on enfonce davantage l’avant de la pédale, la
machine tourne à grande vitesse.
A
3) Lorsqu’on ramène la pédale sur sa position initiale,
la machine s’arrête (avec son aiguille remontée ou
abaissée).
C
4) La machine coupe les ls normalement même si l’on
appuie sur l’arrière de la pédale.
E
5) Lorsqu’on enfonce légèrement l’arrière de la pédale, le
pied presseur remonte
D
. Si l’on enfonce davantage l’
arrière de la pédale, le coupe-l est actionné.
• La machine coupe les ls normalement même si l’on
enfonce l’arrière de la pédale juste après une couture
à grande ou à petite vitesse.
• La machine termine la coupe des ls même si l’on
ramène la pédale au neutre juste après le début de la
coupe des ls.
A
B
C
D
E
