40
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie
mit dieser Arbeit beginnen.

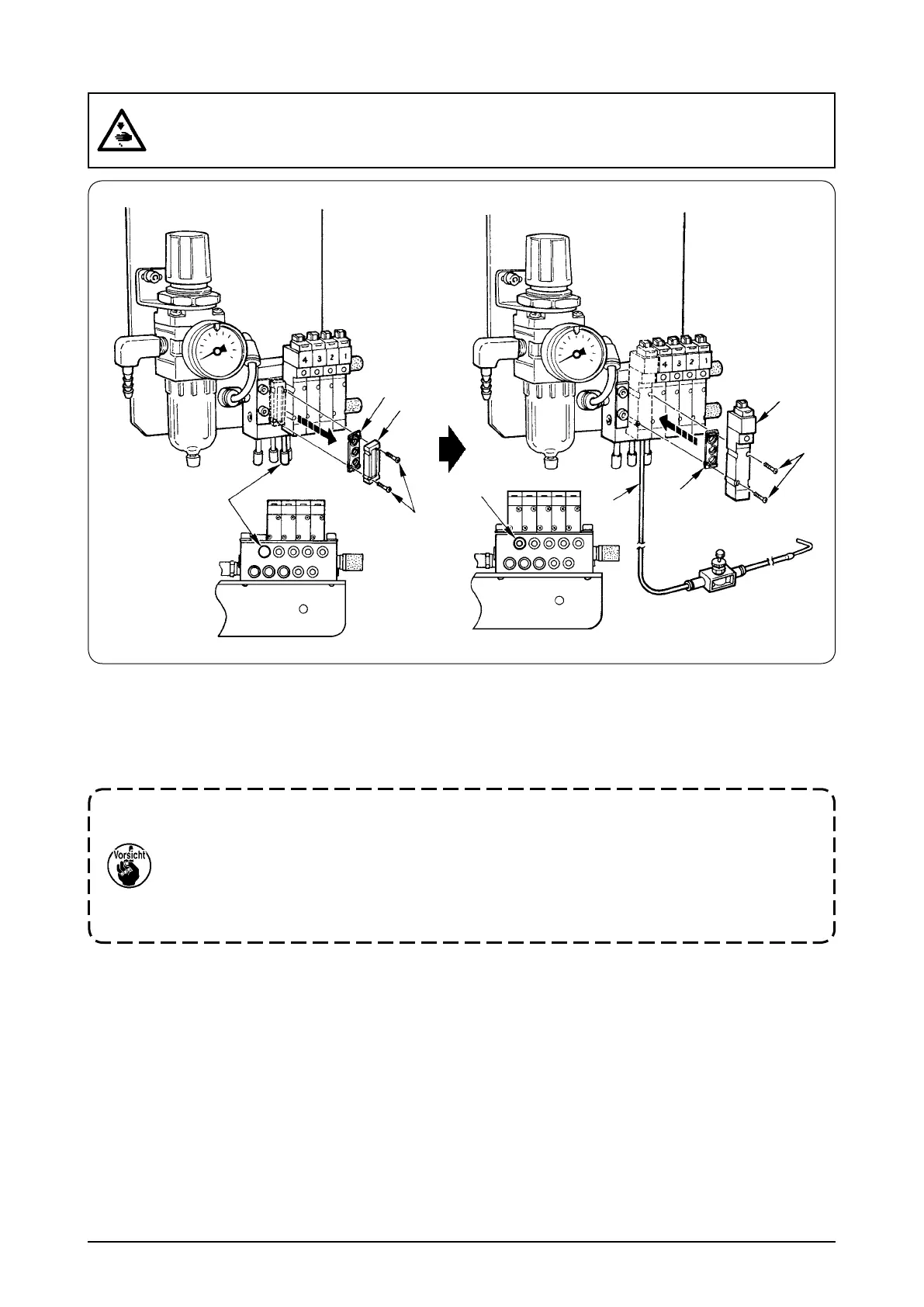

(2) Installieren der Lufteinheit
[Im Falle einer Maschine mit Fadenabschneider]
1) Die Schraube
1
herausdrehen, dann die Scheibe
2
und die Dichtung
3
entfernen.
2) Den Stecker
4
herausziehen.
3) Das Magnetventil
5
und die Dichtung
6
mit den Schrauben
7
in den Nadelkühler für die Maschine mit
Fadenabschneider installieren.
™
Beim Anziehen der Schrauben
7
:
• Wenn die Schrauben zu locker angezogen werden, kann Luft eindringen.
• Wenn die Schrauben zu fest angezogen werden, kann das Schraubengewinde zerstört werden.
Achten Sie beim Anziehen der Schrauben darauf, dass die oben erwähnten Situationen nicht
eintreten.
Das Standard-Anzugsmoment beträgt 0,17 N·m.
™
Achten Sie beim Installieren des Magnetventils
5
darauf, dass die Dichtung
6
nicht verrutscht.
4) Den Luftschlauch
8
im Nadelkühler an die Öffnung
9
anschließen.
＊
Die Montageposition ist aus der Maßzeichnung der Tischplatte ersichtlich.
8
1
4
2
3
6
7
5
9
