3

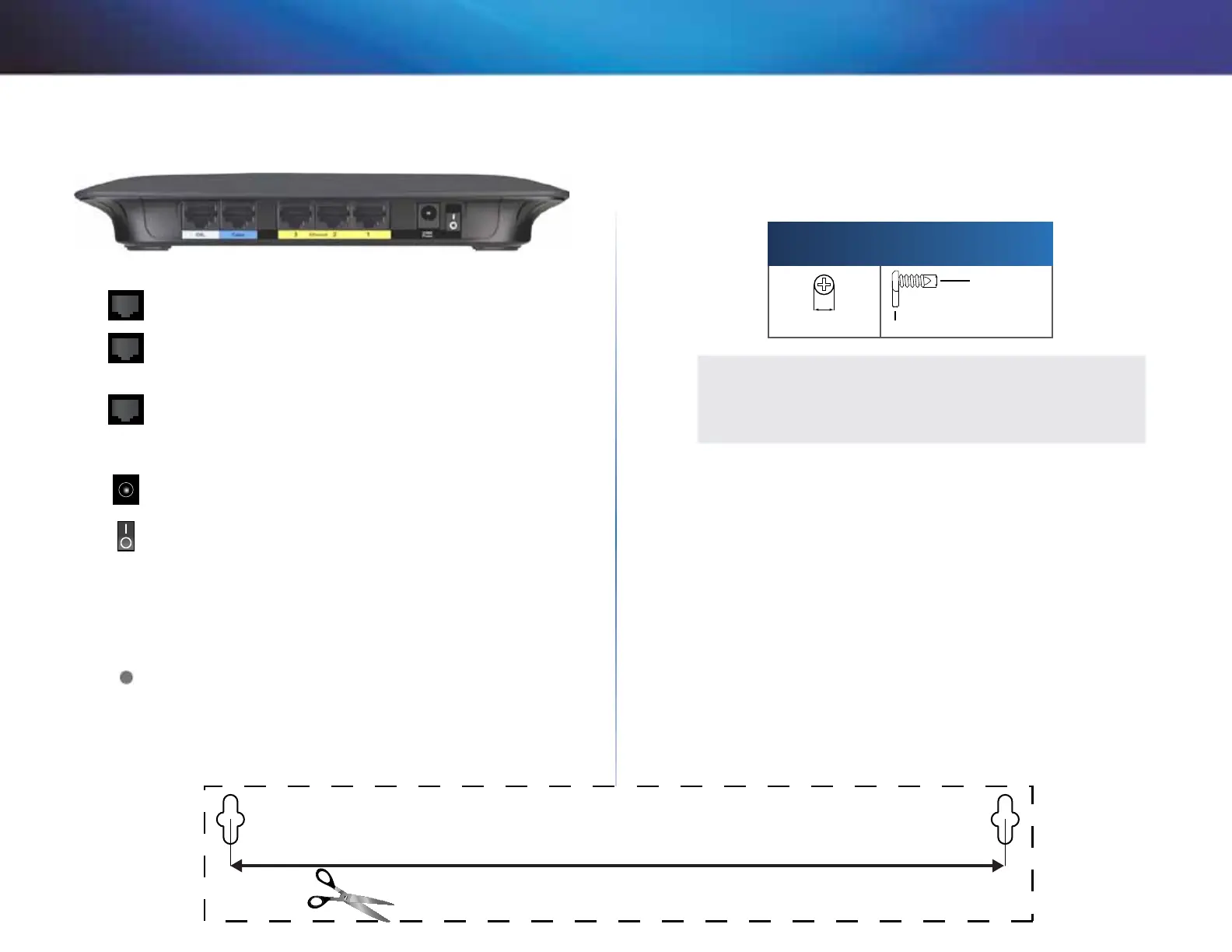

Ringkasan Produk
Linksys X2000/X3000
Belakang
DSL—Menghubungkan ke saluran ADSL.
Kabel—Untuk menggunakan modem router hanya sebagai
router, gunakan kabel jaringan untuk menghubungkan
port ini ke port LAN/Ethernet modem yang terpisah.
Ethernet—Menggunakan kabel Ethernet (juga disebut
kabel jaringan), port Ethernet ini menghubungkan modem
router ke komputer dan perangkat jaringan Ethernet
lainnya pada jaringan kabel.
Power—Port Power (Daya) menghubungkan ke adapter
daya yang disertakan.
Tombol daya—Tekan | (On/Hidupkan) untuk
menghidupkan modem router. (Tombol tidak tersedia
pada model di pasar Amerika Utara.)
Bawah
Reset—Tombol ini memungkinkan Anda menyetel ulang
router ke default pabriknya. Tekan dan tahan tombol Reset
(Setel Ulang) selama kurang-lebih lima detik.
Pemasangan di dinding
Router dilengkapi dua slot untuk pemasangan di dinding pada panel bawah.
Jarak antara kedua slot adalah 175,56 mm. Diperlukan dua sekrup untuk
memasang router.
Perangkat Keras yang Disarankan
untuk Pemasangan
2,5-3,0 mm
4-5 mm 1-1,5 mm
CATATAN
Cisco tidak bertanggung jawab terhadap kerusakan yang
disebabkan oleh perangkat keras yang tidak dipasang secara erat
ke dinding.
Ikuti petunjuk ini:
1. Tentukan tempat Anda ingin memasang router. Pastikan dinding yang
Anda gunakan mulus, rata, kering, dan kokoh. Pastikan juga lokasinya
dalam jangkauan stopkontak listrik.
2. Bor dua lubang di dinding. Pastikan jarak kedua lubang 175 mm.
3. Masukkan sekrup ke setiap lubang dan sisakan 3 mm menyembul keluar.
4. Posisikan router agar slot pemasangan di dinding sejajar dengan kedua
sekrup.
5. Letakkan slot pemasangan di dinding di atas sekrup dan geser router ke
bawah hingga sekrup benar-benar pas ke slot pemasangan di dinding.
175 mm
Pola pemasangan di dinding
Cetak halaman ini dengan ukuran 100%.
Potong sepanjang garis putus-putus, dan letakkan di dinding untuk mengebor dengan jarak yang akurat.
