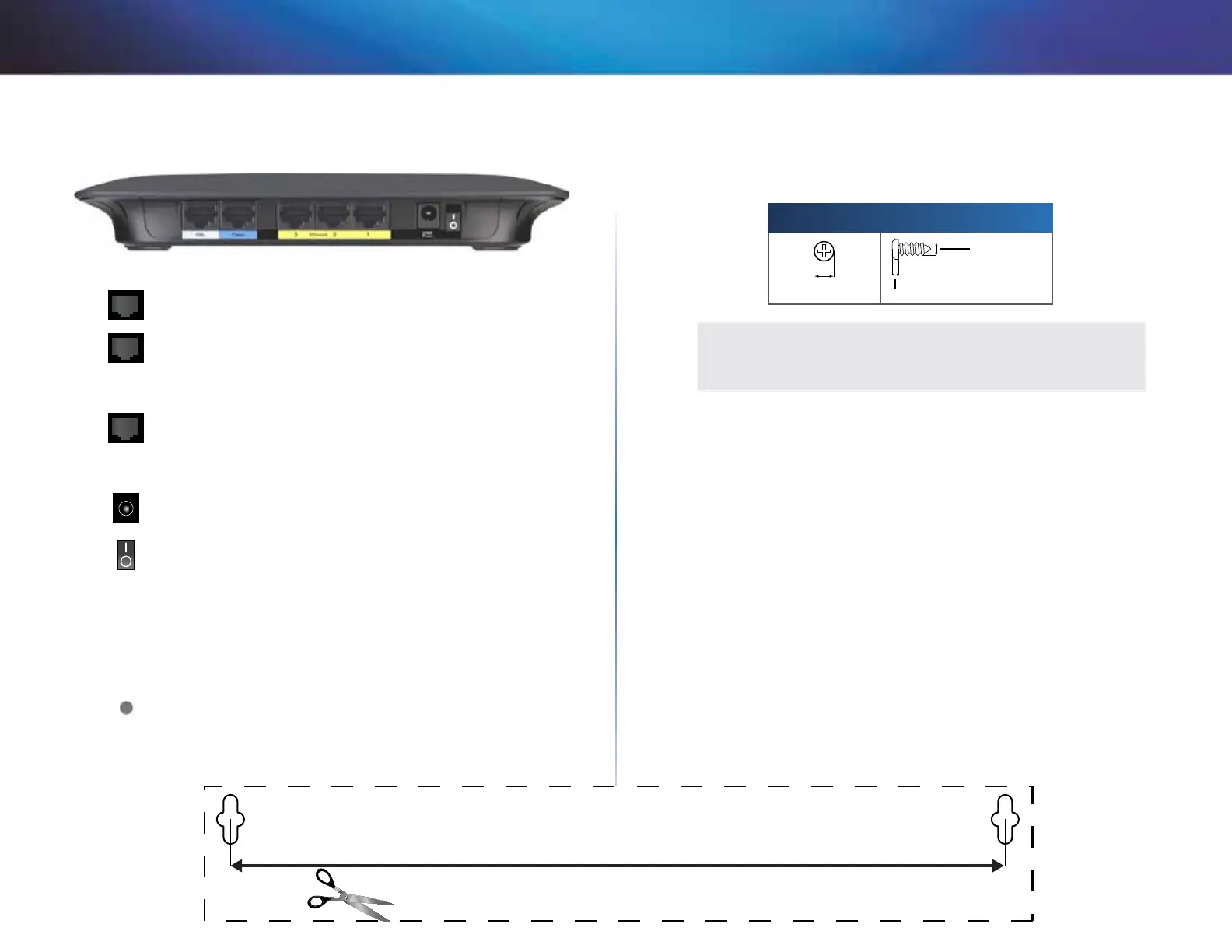

Přehled výrobku
Linksys X2000/X3000
Pohled zezadu
DSL– Slouží kpřipojení klince ADSL.
Kabel – Chcete-li používat modem a směrovač pouze
jako směrovač, můžete prostřednictvím síťového kabelu
propojit tento konektor s konektorem LAN/Ethernet
zvláštního modemu.
Ethernet– Prostřednictvím ethernetových kabelů (neboli
síťových kabelů) můžete propojit konektory Ethernetu
modemu a směrovače s počítači a dalšími zařízeními
připojenými kethernetové síti ve vašem pevném připojení.
Napájení– Konektor napájení slouží kpřipojení napájecího
adaptéru, který je součástí balení.
Tlačítko napájení – Stiskněte | (zapnuto) a modem a
směrovač se zapne. (Tlačítko není dostupné umodelů pro
Severní Ameriku.)
Dolní část
Reset – Toto tlačítko umožňuje resetovat směrovač na
výchozí tovární nastavení. Stiskněte tlačítko Reset apodržte
je stisknuté přibližně pět sekund.
Umístění na stěnu
Směrovač má na spodní straně dva otvory pro montáž na zeď. Vzdálenost mezi
otvory je 175,56mm. Kmontáži směrovače jsou potřeba dva šrouby.
Doporučený spojovací materiál
2,5 až
3,0mm
4 až 5mm 1 až 1,5mm
POZNÁMKA
Společnost Cisco nezodpovídá za jakékoli poškození způsobené
nesprávnou montáží na zeď.
Postupujte podle těchto pokynů:
1. Určete, kam chcete směrovač namontovat. Zkontrolujte, zda je stěna
hladká, plochá, suchá a pevná. Také se ujistěte, zda je místo vdosahu
elektrické zásuvky.
2. Vyvrtejte do zdi dva otvory. Otvory musí být vzdáleny 175mm.
3. Do každého otvoru zašroubujte šroub, přičemž ponechte 3mm každého
šroubu vystupovat ze zdi.
4. Nastavte směrovač tak, aby byly otvory pro montáž na zeď vyrovnané se
dvěma šrouby.
5. Nasaďte směrovač otvory pro montáž na zeď na šrouby a posuňte ho
směrem dolů, dokud šrouby pevně nezapadnou do otvorů pro montáž
na zeď.
175 mm
Šablona pro montáž na zeď
Vytiskněte tuto stránku ve 100% velikosti.
Vystřihněte obdélník podél okraje čárkovanou čárou a umístěte jej na stěnu, abyste mohli přesně vyvrtat otvory.
