5
Panoramica del prodotto
Linksys X2000/X3000
5

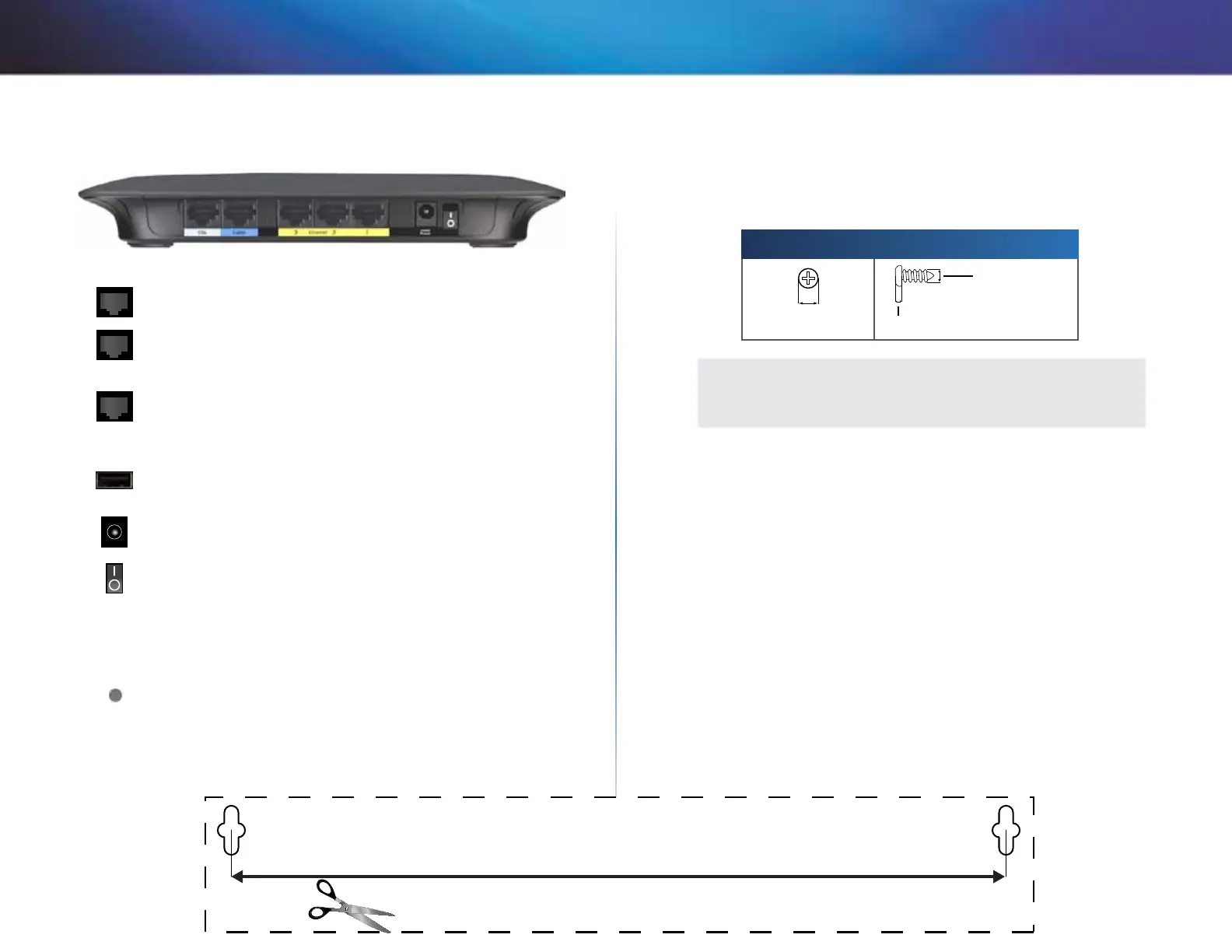

Retro
DSL—La porta DSL si collega alla linea ADSL.
Cavo—per utilizzare il modem router con la sola funzione di
router, usare un cavo di rete per collegare questa porta alla
porta LAN/Ethernet di un modem separato.
Ethernet—utilizzando i cavi Ethernet (denominati anche cavi
di rete), queste porte Ethernet collegano il modem router
ai computer e agli altri dispositivi di rete Ethernet nella rete
cablata in uso.
USB—Per la funzione NAS (network attached storage),
collegare un Hard Disk esterno USB a questa porta.
Alimentazione—La porta di alimentazione viene utilizzata per
il collegamento dell’adattatore in dotazione.
Interruttore di alimentazione—Premere l’estremità I per
accendere il router. Premere l'estremità O per spegnere il router.
(Pulsante non disponibile per i modelli per il Nord America.)
Pannello inferiore
Reset (Ripristino)—questo pulsante consente di ripristinare le
impostazioni predefinite del router. Tenerlo premuto per circa
5 secondi.
Installazione a parete
Sul pannello inferiore del router, sono presenti due slot per il montaggio a
parete. La distanza tra gli slot è di 175,56 mm.
Per l'installazione, sono necessarie due viti.
Attrezzatura consigliata per l'installazione
2,5-3,0 mm
4-5 mm 1-1,5 mm
NOTA
Cisco non è responsabile di eventuali danni causati da un’errata
installazione a parete.
Attenersi alle istruzioni riportate di seguito:
1.
Individuare il punto in cui installare il router. Accertarsi che la parete
scelta sia uniforme, liscia, solida e priva di umidità. Controllare, inoltre,
che la presa elettrica sia vicina.
2.
Praticare due fori nella parete. Accertarsi che la distanza tra i fori sia di
175 mm.
3.
Inserire una vite in ogni foro, lasciando fuoriuscire la testa della vite di
3mm .
4.
Allineare gli slot del router per il montaggio a parete con le due viti.
5.
Posizionare gli slot sopra le viti e far scorrere il router verso il basso
affinché le viti si inseriscano saldamente negli slot.
175 mm
Schema dell’installazione a parete
Stampare questa pagina impostando le dimensioni al 100%. Ritagliare lungo la linea tratteggiata
e appoggiarla sulla parete per individuare l’esatta distanza da lasciare tra i due fori.
