107
D
LED BLUEBUS Ursache HANDLUNG
LED STOP Ursache HANDLUNG
LED P.P. (Schrittbetrieb) Ursache HANDLUNG
Aus

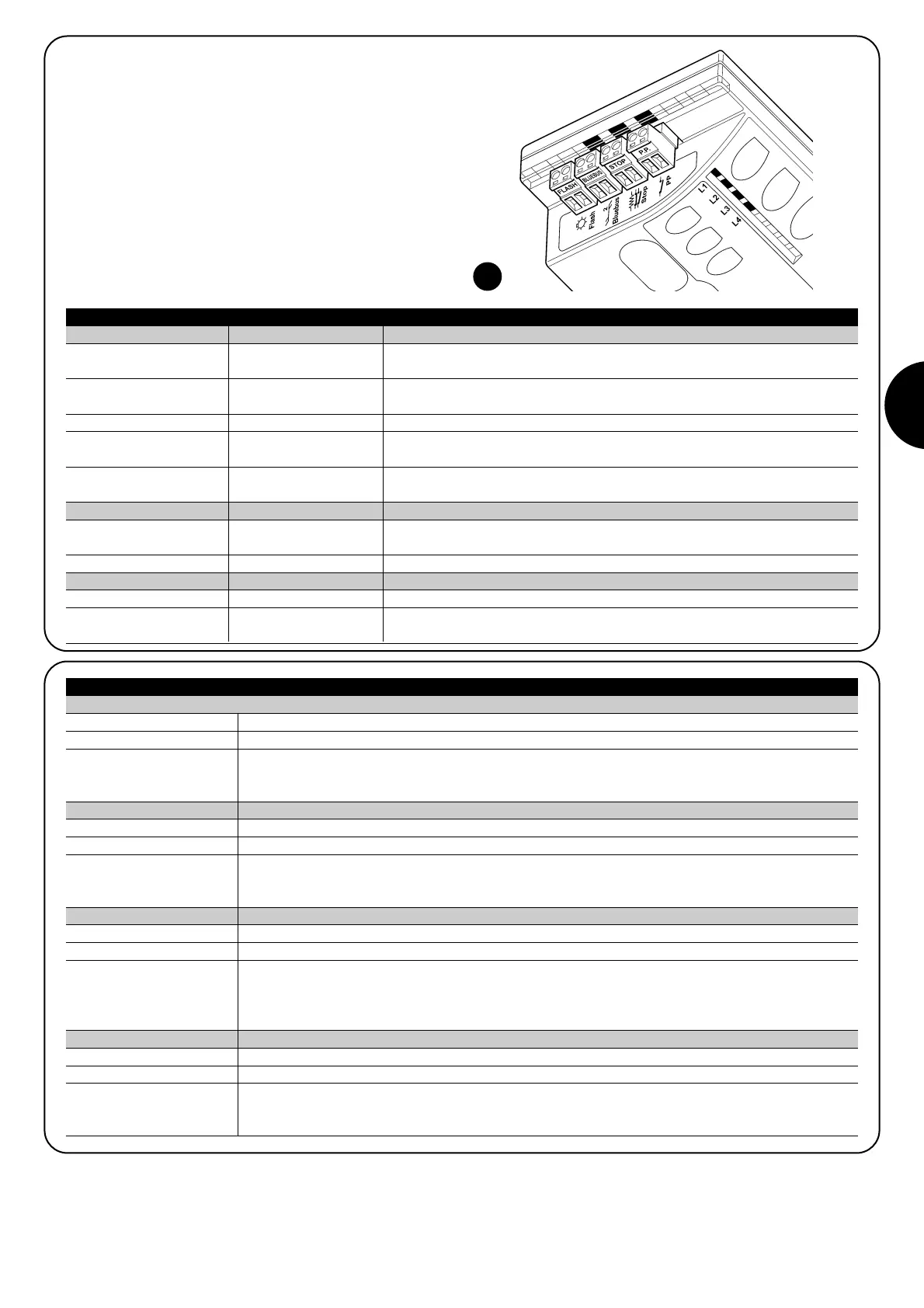

7.7.2) Anzeigen durch die Steuerung
An der Steuerung von SPIN befinden sich verschiedene LEDs, von
denen jede sowohl im Normalbetrieb als auch bei Störungen beson-
dere Anzeigen geben kann.
Tabelle Nr. 25: LEDs an den Klemmen der Steuerung
Störung
Prüfen, ob die Stromversorgung vorhanden ist; prüfen, ob die Sicherungen ausgelöst wurden; ggf. die Ursa-
che des Defekts überprüfen, dann die Sicherungen mit anderen mit denselben Merkmalen auswechseln
Ein Schwere Störung
Eine schwere Störung liegt vor, versuchen, die Steuerung ein paar Sekunden abzuschalten; falls dieser
Status bleibt, ist ein Defekt vorhanden und die elektronische Steuerkarte muss ausgewechselt werden
1-Mal Blinken pro Sekunde Alles OK Normalbetrieb der Steuerung
2-Mal Schnellblinken
Es erfolgte eine Statusva-
riation der Eingänge
Ist normal, wenn eine Änderung eines der Eingänge SCHRITTBETRIEB, STOP erfolgt
oder die Photozellen ansprechen oder der Funksender benutzt wird
Mehrmaliges Blinken mit 1
Sekunde Pause
Verschiedenes
Ist dieselbe Anzeige, die an der Blinkleuchte oder der zusätzlichen Beleuchtung erfolgt.
Siehe Tabelle Nr. 24
Aus
Auslösung des Eingangs
STOP
Die am Eingang STOP angeschlossenen Vorrichtungen überprüfen
Ein Alles OK Eingang STOP aktiv
Aus Alles OK Eingang PP nicht aktiv
Ein
Auslösung des Eingangs
PP
Ist normal, wenn die an Eingang PP angeschlossene Vorrichtung effektiv aktiviert ist
48
Led 1 Beschreibung
• Programmierung der Funktionen im Gang
• Falls L3 zusammen mit L4 blinkt, muss die Erlernung der Öffnungs- und Schließpositionen des Tors aus-
geführt werden (siehe Paragraph “4.3 Erlernung der Öffnungs- und Schließpositionen des Tors”).
Led L3 Beschreibung
Led L2 Beschreibung
Led L4
Beschreibung
Aus
Tabelle Nr. 26: LEDs an den Tasten der Steuerung
Zeigt beim Normalbetrieb an: “Automatische Schießung” nicht aktiv
Zeigt beim Normalbetrieb an: “Automatische Schießung” aktiv
• Programmierung der Funktionen im Gang
• Falls L1 zusammen mit L2 blinkt, muss die Erlernung der Vorrichtungen ausgeführt werden (siehe Para-
graph “4.2 Erlernung der Vorrichtungen”).
Ein
Blinkt
Aus Zeigt beim Normalbetrieb an: “Zulauf nach Foto” nicht aktiv.
Zeigt beim Normalbetrieb an: “Zulauf nach Foto” aktiv.
• Programmierung der Funktionen im Gang
• Falls L2 zusammen mit L1 blinkt, muss die Erlernung der Vorrichtungen ausgeführt werden (siehe Para-
graph “4.2 Erlernung der Vorrichtungen”).
Ein
Blinkt
Aus Zeigt beim Normalbetrieb an: “Motorkraft” für “schwere” Tore.
Zeigt beim Normalbetrieb an: “Motorkraft” für “leichte” Tore.
Zeigt beim Normalbetrieb an: “Stand-By” nicht aktiv.
Zeigt beim Normalbetrieb an: “Stand-By” aktiv.
• Programmierung der Funktionen im Gang·
• Falls L4 zusammen mit L3 blinkt, muss die Erlernung der Öffnungs- und Schließpositionen des Tors aus-
geführt werden (siehe Paragraph “4.3 Erlernung der Öffnungs- und Schließpositionen des Tors”).
Ein
Blinkt
Aus
Ein
Blinkt
