3.1) Verifiche preliminari
Prima di procedere con l’installazione di SPIN è necessario eseguire
questi controlli:
• Verificare che tutto il materiale da utilizzare sia in ottimo stato, adat-
to all’uso e conforme alle norme.
• Verificare che la struttura del portone sia adatta ad essere auto-
matizzata.
• Verificare che il portone abbia forza e dimensioni che rientrino nei
limiti di impiego riportati nel paragrafo “2.1 Limiti d’impiego”.
• Verificare, confrontando con i valori riportati nel capitolo “8 Carat-
teristiche tecniche”, che l’attrito statico (cioè la forza necessaria
per mettere in movimento l’anta) sia inferiore a metà della “Coppia
massima” e che l’attrito dinamico (cioè la forza necessaria per
mantenere in movimento l’anta) sia inferiore a metà della “Coppia
nominale”; viene consigliato un margine del 50% sulle forze perché
le condizioni climatiche avverse possono far aumentare gli attriti.
• Verificare che nella corsa del portone, sia in chiusura che in aper-
tura, non ci siano punti di maggiore attrito.
• Verificare la robustezza degli arresti meccanici e controllare che
non vi sia pericolo di uscita dalle guide del portone.
• Verificare che il portone sia ben bilanciato, cioè non deve muover-
si se lasciato fermo in una qualsiasi posizione.
• Verificare che i punti di fissaggio dei vari dispositivi (fotocellule, pul-
santi, ecc…) siano in zone protette da urti e le superfici di fissag-
gio siano sufficientemente solide.

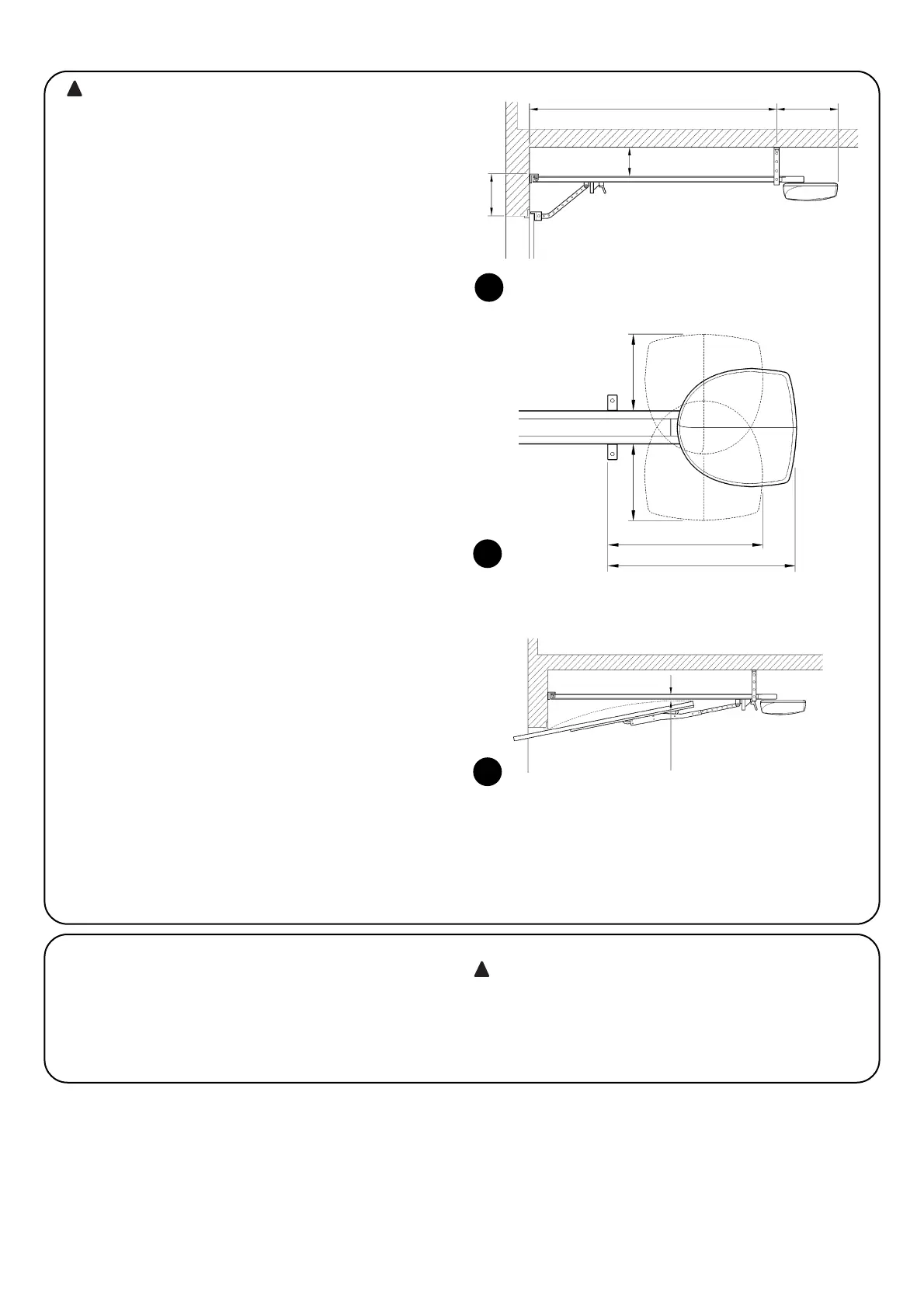

• Verificare che vi siano gli spazi minimi e massimi riportati nelle figu-
re 5 e 6
• Evitare che le parti dell’automatismo possano venir immerse in
acqua o in altre sostanze liquide
• Non tenere i componenti di SPIN vicino a fonti di calore né espor-
lo a fiamme; tali azioni possono danneggiarlo ed essere causa di
malfunzionamenti, incendio o situazioni di pericolo.
• Nel caso sia presente un porta di passaggio interna al portone,
assicurarsi che non intralci la normale corsa, e nel caso provvede-
re con un sistema di interblocco opportuno.
• Se il portone da automatizzare è di tipo basculante verificare la
quota E di figura 7, cioè la distanza minima tra il lato superiore del-
la guida ed il punto massimo raggiunto dal bordo superiore del
portone. Altrimenti SPIN non può essere montato.
• Collegare la spina di alimentazione di SPIN ad una presa elettrica
dotata di messa a terra di sicurezza.
• La presa elettrica deve essere protetta da un adeguato dispositivo
magnetotermico e differenziale.
7
3.2) Fissaggio SPIN
Il fissaggio di SPIN si compone di 3 parti:
• Assemblaggio guida (vedere paragrafo 3.2.1 per guide in dotazio-
ne a SPIN20KCE, SPIN30 e SPIN40, paragrafo 3.2.2 per guida
SNA5 e paragrafo 3.2.3 per guida SNA6)
• Fissaggio del motoriduttore alla guida (vedere paragrafo 3.2.4)
• Fissaggio del motoriduttore al soffitto (vedere paragrafo 3.2.5)
Per SN6031 occorre disporre di una guida SNA5 oppure
SNA6, mentre per SN6041 occorre disporre di una guida
SNA6.
