32
2.1) Limiti d’impiego
I dati relativi alle prestazioni dei prodotti della linea SPIN sono riportati nel capitolo “8 Caratteristiche tecniche” e sono gli unici valori che con-
sentono la corretta valutazione dell’idoneità all’uso.
Le caratteristiche strutturali dei prodotti SPIN li rendono adatti all’uso su portoni di tipo sezionale o basculante, secondo i limiti riportati nelle
tabelle N°3, 4 e 5.
Le misure in tabella N°3 sono puramente indicative e servono solo per una stima di massima. La reale idoneità di SPIN ad automatizzare un
determinato portone dipendono dal grado di bilanciamento dell’anta; dagli attriti delle guide e da altri fenomeni, anche occasionali, come la
pressione del vento o la presenza di ghiaccio che potrebbero ostacolare il movimento dell’anta.
Per una verifica reale è assolutamente indispensabile misurare la forza necessaria per muovere l’anta in tutta la sua corsa e controllare che
questa non superi la “coppia nominale” riportata nel capitolo “8 Caratteristiche tecniche”; inoltre per stabilire il numero di cicli/ora e cicli con-
secutivi occorre considerare quanto riportato nelle tabelle N°4 e N°5.
L’altezza del portone permette di determinare il numero massimo di cicli per ora e di cicli consecutivi mentre la forza necessaria a muoverla
permette di determinare la percentuale di riduzione dei cicli; ad esempio, se l’anta è alta 2,2m sarebbero possibili 15 cicli/ora e 7 cicli con-
secutivi ma se per muovere l’anta sono necessari 300N, utilizzando il motoriduttore SN6021 occorre ridurli a 70%, il risultato è quindi 10
cicli/ora e circa 5 cicli consecutivi.
Per evitare surriscaldamenti la centrale prevede un limitatore che si basa sullo sforzo del motore e la durata dei cicli, intervenendo quando
viene superato il limite massimo.
Nota: 1Kg = 9.81N quindi, ad esempio, 500N = 51Kg
Altezza anta metri cicli/ora massimi cicli consecutivi massimi
Fino a 2 20 10
2÷2,5 15 7
2,5÷3 12 5
3÷3,5 10 4
Tabella N°4: limiti in relazione all’altezza dell’anta
Forza per muovere l’anta N Percentuale riduzione cicli
SN6021 - SN6031 SN6041
Fino a 250 100% 100%
250÷400 70% 90%
400÷500 25% 70%
500÷650 --- 40%
650÷850 --- 25%
Tabella N°5: limiti in relazione alla forza necessaria a muovere a l’anta

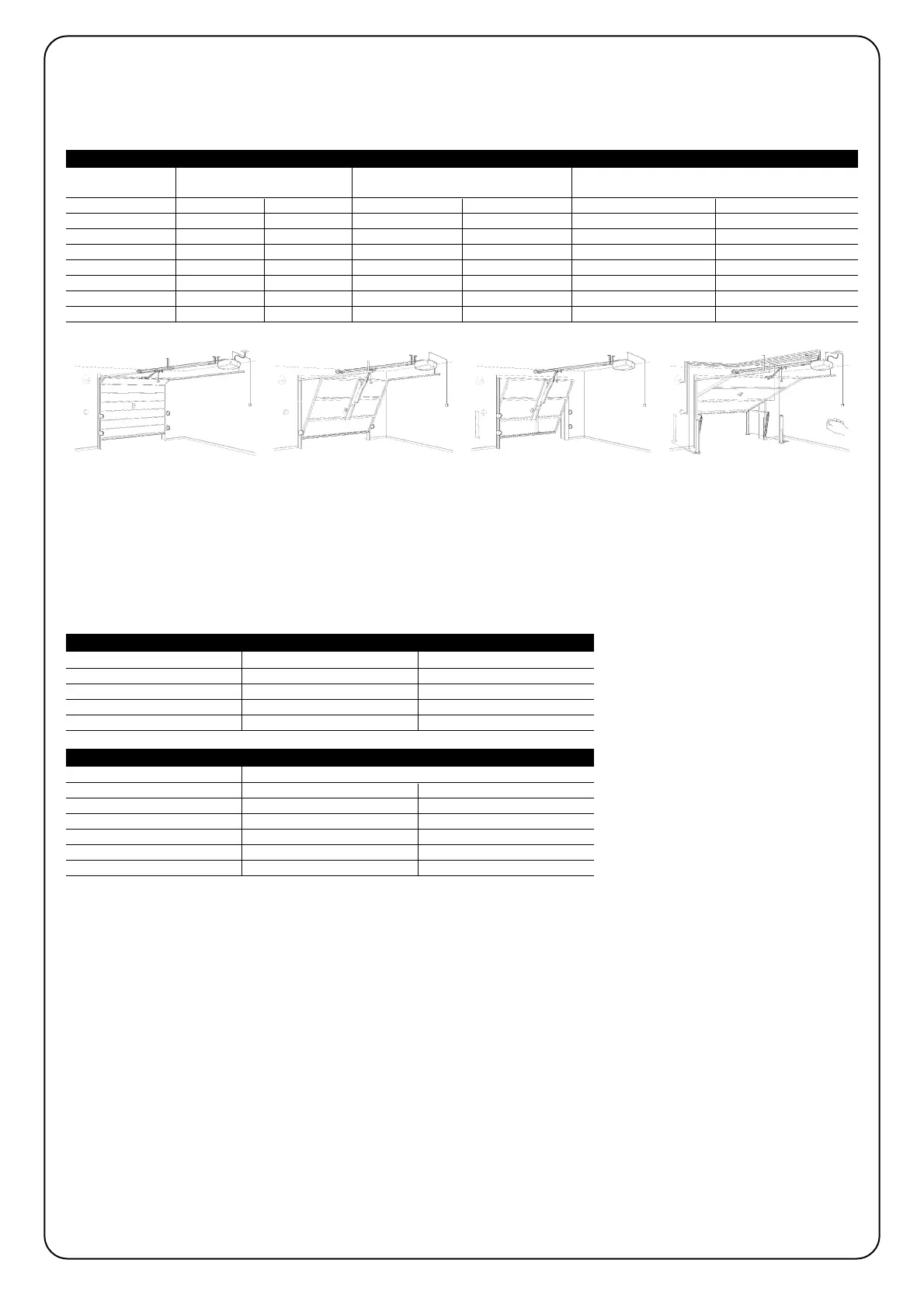

Modello tipo: Portone SEZIONALE Portone BASCULANTE non Portone BASCULANTE debordante
debordante (con accessorio SPA5) (con accessorio SPA5) o a molle (senza SPA5)
Altezza Larg. Altezza Larg. Altezza Larg.
SPIN20KCE 2.4m 4.4m 2.2m 4.2m 2.8m 4.2m
SPIN21KCE 2.4m 4.4m 2.2m 4.2m 2.8m 4.2m
SPIN30 2.4m 4.4m 2.2m 4.2m 2.8m 4.2m
SPIN40 2.4m 5.2m 2.2m 4.2m 2.8m 4.2m
SN6031 (SNA5) 2.4m 4.4m 2.2m 4.2m 2.8m 4.2m
SN6031 (SNA6) 3.4m 3.1m 3.2m 2.9m 3.5m 3.4m
SN6041 (SNA6) 3.4m 5.2m 3.2m 4.2m 3.5m 4.2m
Tabella N°3: limiti d’impiego motoriduttori SPIN
