3.4) Conexiones eléctricas
Todas las conexiones eléctricas deben efectuarse sin
tensión en la instalación y, en su caso, con la batería com-
pensadora desconectada
1. Para desmontar la tapa de protección y acceder a la central elec-
trónica de control del SPIN presione al costado y hágala girar
como muestra la figura 34.
2.
Haga pasar por los agujeros los cables de conexión hasta los demás
dispositivos, dejándoles 20÷30 cm más largos de lo necesario. Haga
pasar el cable de la antena a través del anillo sujetador de cables. Véa-
se la tabla N°6 para el tipo de cable y la figura 2 para las conexiones.

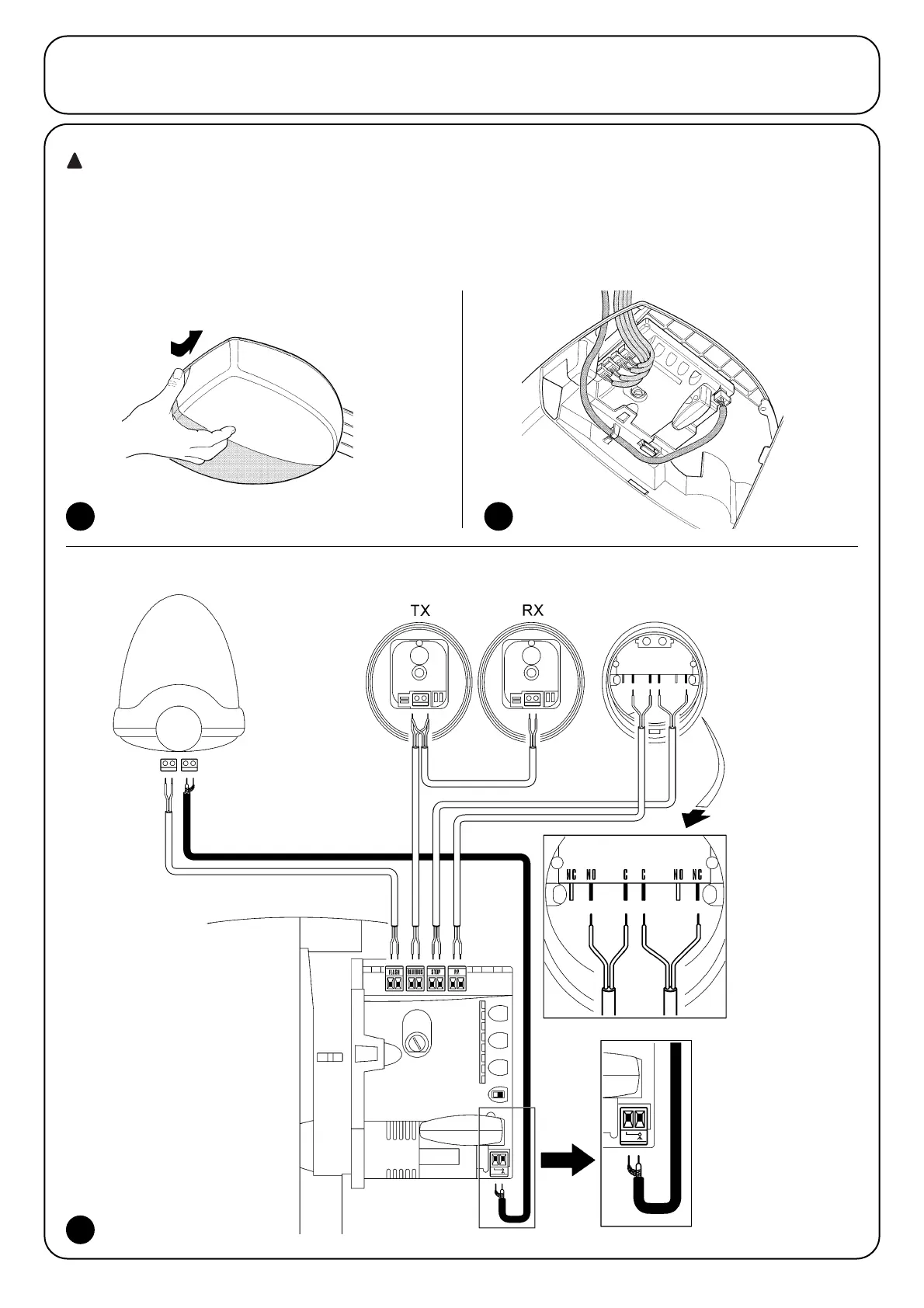

3. Conecte los demás cables según el esquema de la figura 36. Para
una mayor comodidad los bornes pueden extraerse.
34 35
36
3.3) Instalación de los diferentes dispositivos
Instale los demás dispositivos siguiendo las instrucciones correspondientes. Controle en el párrafo “3.5 Descripción de las conexiones eléc-
tricas” y en la figura 2, los dispositivos que pueden conectarse a SPIN.
