178
3.4) Elektrische aansluitingen
Bij het uitvoeren van elektrische aansluitingen mag de
installatie absoluut niet onder spanning staan en moet
een eventuele bufferbatterij losgekoppeld worden.

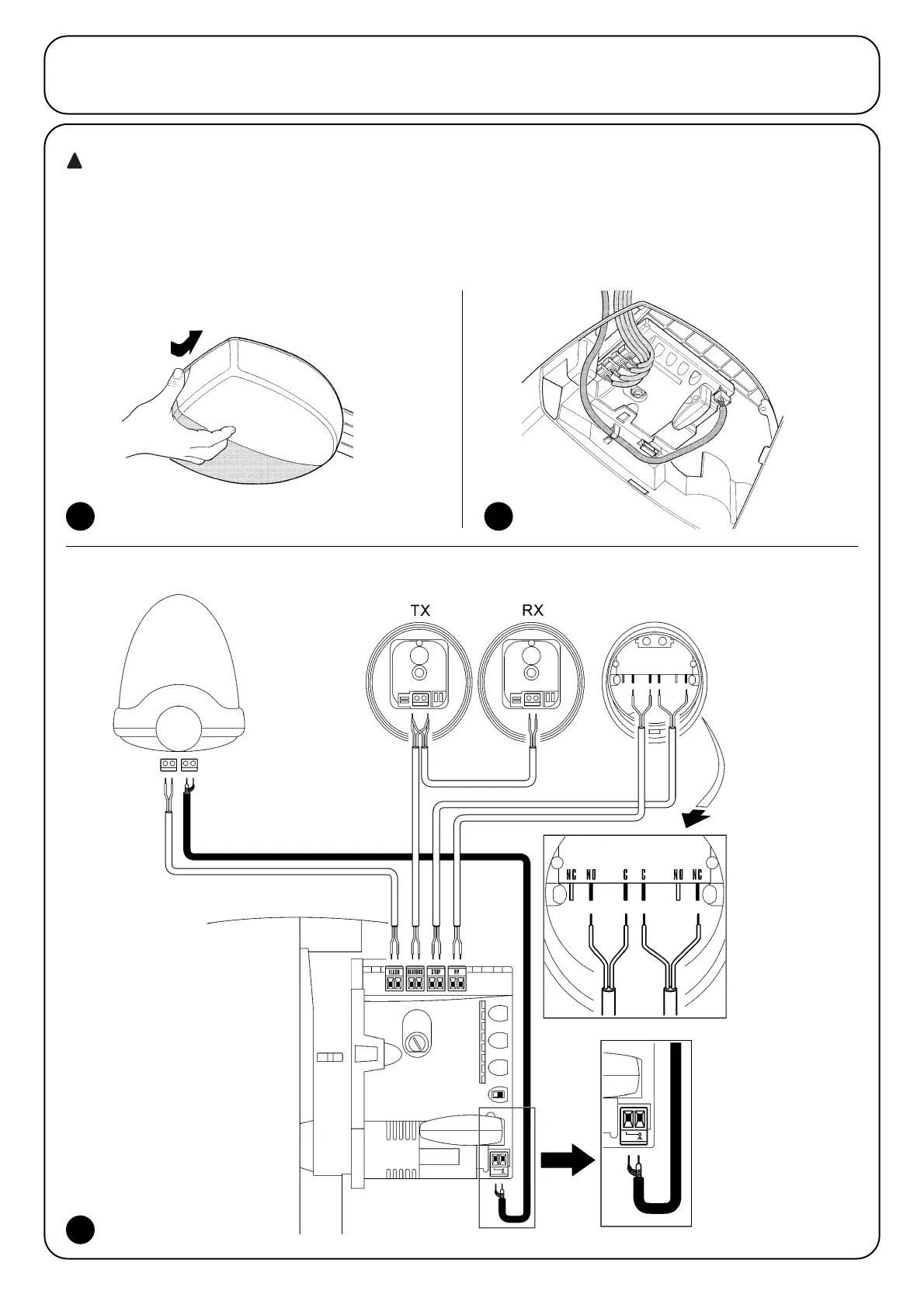

1. Om de beschermingsplaat te openen en bij de elektronische
besturingseenheid te kunnen komen dient u aan de zijkant te
drukken en deze te draaien zoals op afbeelding 34 te zien is.
2. Schuif de aansluitingskabels door de opening naar de verschillende
inrichtingen, waarbij u deze 20÷30 cm langer laat dan noodzakelijk is.
Schuif de antennekabel door de kabelring.
Zie tabel 6 voor het type kabels en afbeelding 2 voor de aansluitingen.
3. Voer de aansluiting van de kabels volgens het schema op afbeel-
ding 36 uit. Voor nog meer gemak zijn de klemmetjes uitneem-
baar.
34 35
36
3.3) Installatie van de verschillende inrichtingen
Installeer de andere inrichtingen overeenkomstig de daarop betrekking hebbende aanwijzingen. Controleer in paragraaf “3.5 Beschrijving van
de elektrische aansluitingen” en op afbeelding 2 de inrichtingen die op de SPIN kunnen worden aangesloten.
LUCYB MOFB MOSE
