7.2.5) Ejemplo de programación de primer nivel (funciones ON-OFF)
Como ejemplo se menciona la secuencia de operaciones para modificar la configuración de fábrica de las funciones para activar las funcio-
nes de “Cierre Automático” (L1) y “Fuerza motor” (L3).
1. Presione y mantenga presionado el botón [Set] durante unos 3s
3s
2. Suelte el botón [Set] ] cuando el led L1 empiece a destellar
L1
3. Presione una vez el botón [Set] para modificar el estado de la función asociada al
L1 (Cierre Automático); ahora el led L1 destella con un destello prolongado L1
4. Presione 2 veces el botón [t] para pasar el led intermitente al led L3
L3
5. Presione una vez el botón [Set] para modificar el estado de la función asociada a L3 (Fuerza Motor);
ahora el led L3 destella con un destello prolongado
6. Espere 10s para salir de la programación por conclusión del tiempo máximo.
10s
Al final de estas operaciones los leds L1 y L3 deben quedar encendidos, indicando que están activas las funciones “Cierre Automático” y
“Fuerza motor”.

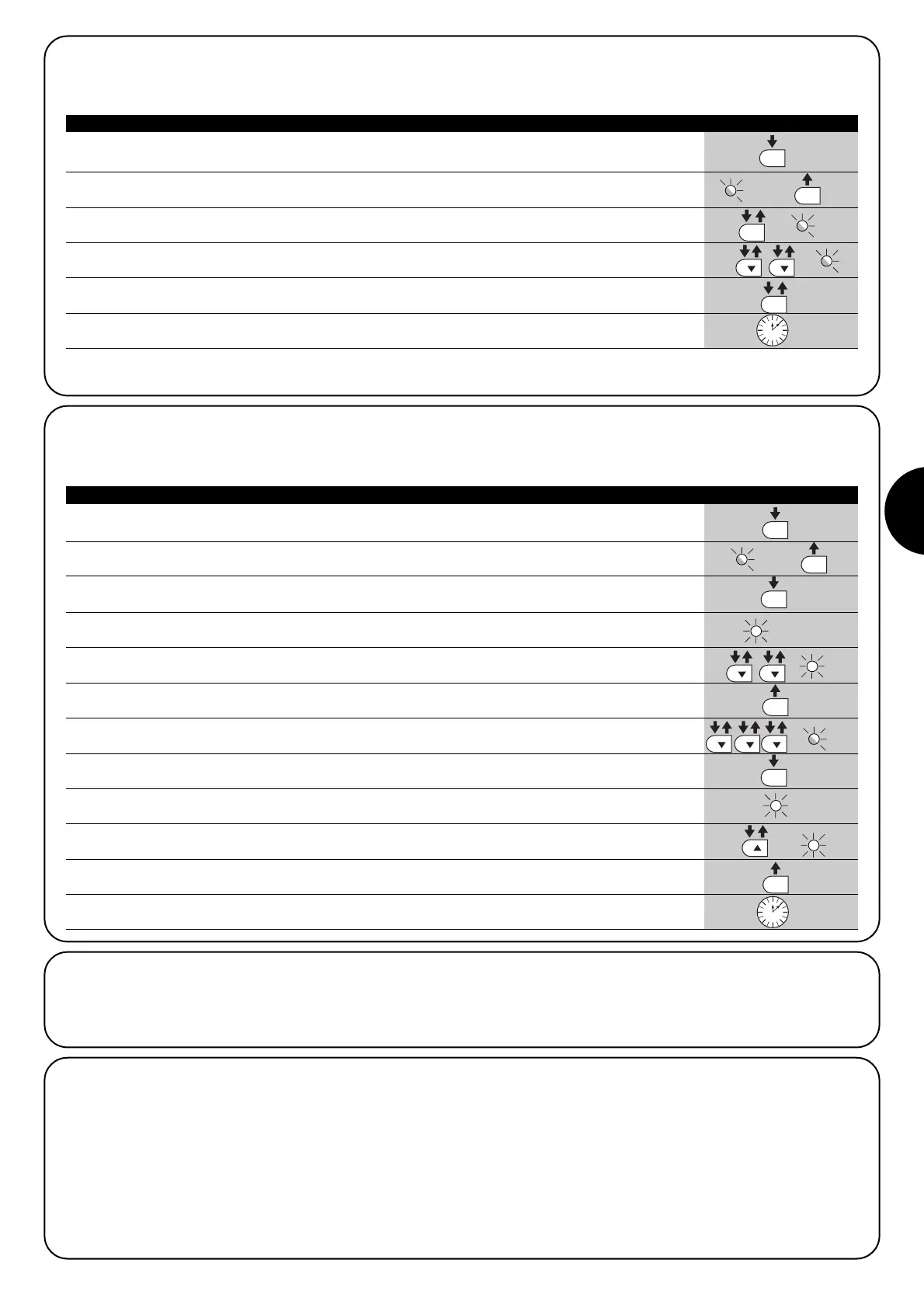

Tabla N°19: ejemplo de programación del primer nivel Ejemplo
7.2.6) Ejemplo de programación de segundo nivel (parámetros regulables)
Como ejemplo se menciona la secuencia de operaciones para modificar la configuración de fábrica de los parámetros y aumentar el “Tiempo Pau-
sa” a 80s (entrada en L1 y nivel en L4) y seleccionar para la "Salida FLASH" el Indicador Luminoso Cancela Abierta (entrada en L4 y nivel en L1).
1. Presione y mantenga presionado el botón [Set] durante unos 3s
3s
2. Suelte el botón [Set] cuando el led L1 empiece a destellar
L1
3. Presione y mantenga presionado el botón [Set]; el botón [Set] vdebe mantenerse presionado
durante todos los pasos 4 y 5
4. Espere alrededor de 3s hasta que se encienda el led L2 que representa el nivel actual del
“Tiempo Pausa” L2 3s
5. Presione 2 veces el botón [t] para desplazar el led encendido en L4 que representa el nuevo
valor del “Tiempo Pausa” L4
6. Suelte el botón [Set]
7. Presione 3 veces el botón [t] para pasar el led intermitente al led L4
L4
8. Presione y mantenga presionado el botón [Set]; el botón [Set] debe mantenerse presionado
durante todos los pasos 9 y 10
9. Espere unos 3s hasta que se encienda el led L2 que representa el dispositivo actual asociado a
la "Salida FLASH”, es decir la luz intermitente. L2 3s
10. Presione 1 vez el botón [s] para desplazar el led encendido en L1 que representa el nuevo dispositivo
asociado a la "Salida FLASH", es decir el Indicador Luminoso Cancela Abierta. L1
11. Suelte el botón [Set]
12. Espere 10s para salir de la programación por conclusión del tiempo máximo.
10s
Tabla N°20: ejemplo de programación de segundo nivel Ejemplo
7.3) Instalación o desinstalación de dispositivos
A una automatización que incorpora el SPIN es posible instalarle o
desinstalarle dispositivos en cualquier momento. En particular, a
“BlueBUS” y a la entrada “STOP” se le pueden conectar varios tipos
de dispositivos, tal como indicado en los párrafos “7.3.1 BlueBUS”
y “7.3.2 Entrada STOP”.
7.3.1) BlueBUS
BlueBUS es una técnica que permite efectuar las conexiones de los
dispositivos compatibles con dos conductores solos, sobre los cua-
les transitan tanto la alimentación eléctrica como las señales de
comunicación. Todos los dispositivos se conectan en paralelo en los
mismos 2 conductores del BlueBUS y sin tener que respetar ningu-
na polaridad; cada dispositivo es reconocido individualmente pues-
to que durante la instalación se le asigna una dirección unívoca. En
BlueBUS se pueden conectar, por ejemplo: fotocélulas, dispositivos
de seguridad, botones de mando, indicadores luminosos de señali
zación, etc. La central de control del SPIN, mediante una etapa de
aprendizaje, reconoce uno a uno todos los dispositivos conectados
y es capaz de detectar con extrema seguridad todos los posibles
desperfectos. Por dicho motivo, cada vez que se instala o desinsta-
la un dispositivo conectado a BlueBUS, habrá que hacer que la cen-
tral ejecute el aprendizaje como descrito en el párrafo “7.3.4 Apren-
dizaje de otros dispositivos”.
