7.3.2) Wejście STOP
STOP jest wejściem, które powoduje natychmiastowe zatrzymanie
manewru i krótką zmianę kierunku. Do tego wejścia mogą być
podłączone urządzenia z wyjściem ze stykiem normalnie otwartym
„NO”, normalnie zamkniętym „NC”, albo urządzenia z wyjściem o
stałym oporze 8,2kΩ, na przykład krawędziowe czułe listwy.
Tak jak dla BlueBUS, centrala rozpoznaje rodzaj urządzenia
podłączonego do wejścia STOP podczas fazy rozpoznawania (patrz
rozdział „7.3.4 Rozpoznawanie innych urządzeń”); w czasie pracy
urządzenia komendę STOP wywoła jakakolwiek zmiana na tym wejściu
w porównaniu z zapamiętanym stanem.
Za pomocą odpowiednich sposobów istnieje możliwość podłączenia do
wejścia STOP więcej niż jednego urządzenia, nawet różnych rodzajów:
• Więcej urządzeń typu NO można podłączyć równolegle pomiędzy
sobą bez żadnego ograniczenia ilości
• Więcej urządzeń NC można podłączyć szeregowo pomiędzy sobą
bez żadnego ograniczenia ilości
• Dwa urządzenia z wyjściem ze stałym oporem 8,2kΩ, mogą być
podłączone równolegle; jeśli jest ich więcej niż 2, to mogą być
podłączone w „kaskadzie” z jednym jedynie oporem 8,2kΩ na końcu
• Możliwa jest kombinacja NO i NC przez równoległe połączenie obu
styków i dołączenie szeregowo do styku NC - oporu 8,2kΩ (pozwala
to także na kombinację 3 urządzeń NO, NC i 8,2kΩ).
Jeśli wejście STOP jest używane do podłączenia urządzeń
z funkcjami bezpieczeństwa, jedynie urządzenia ze stałym
oporem 8,2kΩ zapewniają 3 kategorię odporności na usterki
według normy EN 954-1.

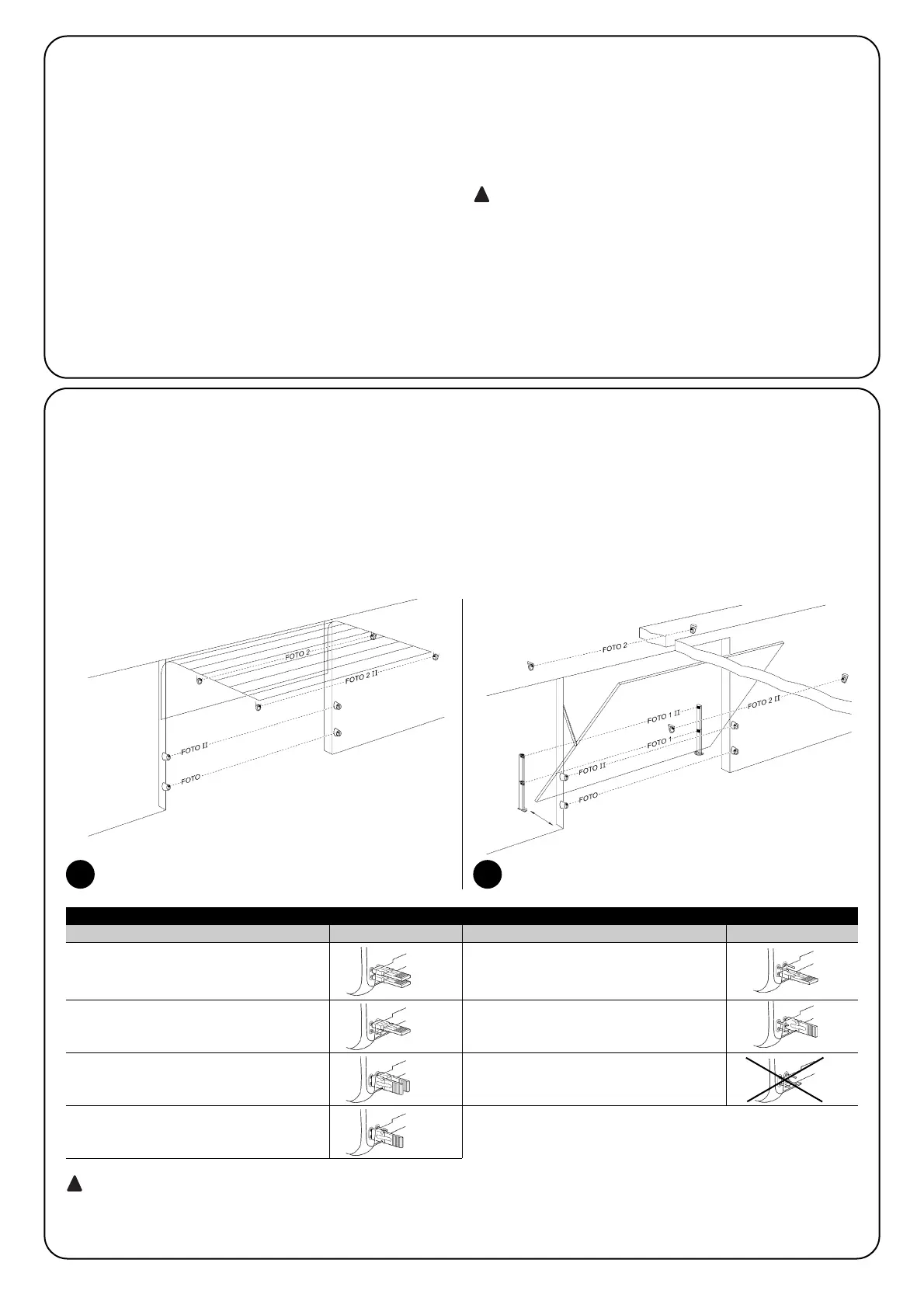

FOTO
Fotokomórka h = 50
działająca przy zamykaniu
FOTO II
Fotokomórka h = 100
działająca przy zamykaniu
FOTO 1
Fotokomórka h = 50
działająca przy zamykaniu i otwieraniu
FOTO 1 II
Fotokomórka h = 100 działająca
przy zamykaniu i otwieraniu
FOTO 2
Fotokomórka działająca przy otwieraniu
FOTO 2 II
Fotokomórka działająca przy otwieraniu
FOTO 3
KONFIGURACJA NIEDOZWOLONA
7.3.3) Fotokomórki
System “BlueBUS”, pozwala, za pomocą adresowania (poprzez
odpowiednie mostkowanie), na rozpoznanie fotokomórek przez
centralę i przydzielenie odpowiedniej funkcji odczytywania. Operacja
adresowania jest wykonywana na TX i na RX (ustawiając mostki w taki
sam sposób), sprawdzając, czy nie ma innych par fotokomórek o takim
samym adresie. W automatyce dla bram dzielonych lub wiszących
można zainstalować fotokomórki tak jak to pokazano na rys. 44. W
automatyce z bramami wiszącymi należy odnieść się do rys. 45. Foto
2 i Foto 2II są używane do szczególnych instalacji, wymagających
całkowitego zabezpieczenia automatyki, również przy otwarciu.
Po instalacji lub demontażu fotokomórek należy wykonać w centrali
fazę rozpoznawania, tak jak to opisano w rozdziale “7.3.4
Rozpoznawanie innych urządzeń”.
Na SN6021 wyjście BlueBUS mieści maksymalnie 2 jednostki.
Na SN6031 i SN6041 obciążenie maksymalne wynosi 6 jednostek; jedna para fotokomórek pobiera moc równą 1 jednostce
BlueBUS.
