163
PL
dioda BLUEBUS Przyczyna AKCJA
Dioda STOP Przyczyna AKCJA
Dioda P.P. Przyczyna AKCJA
Wyłączona

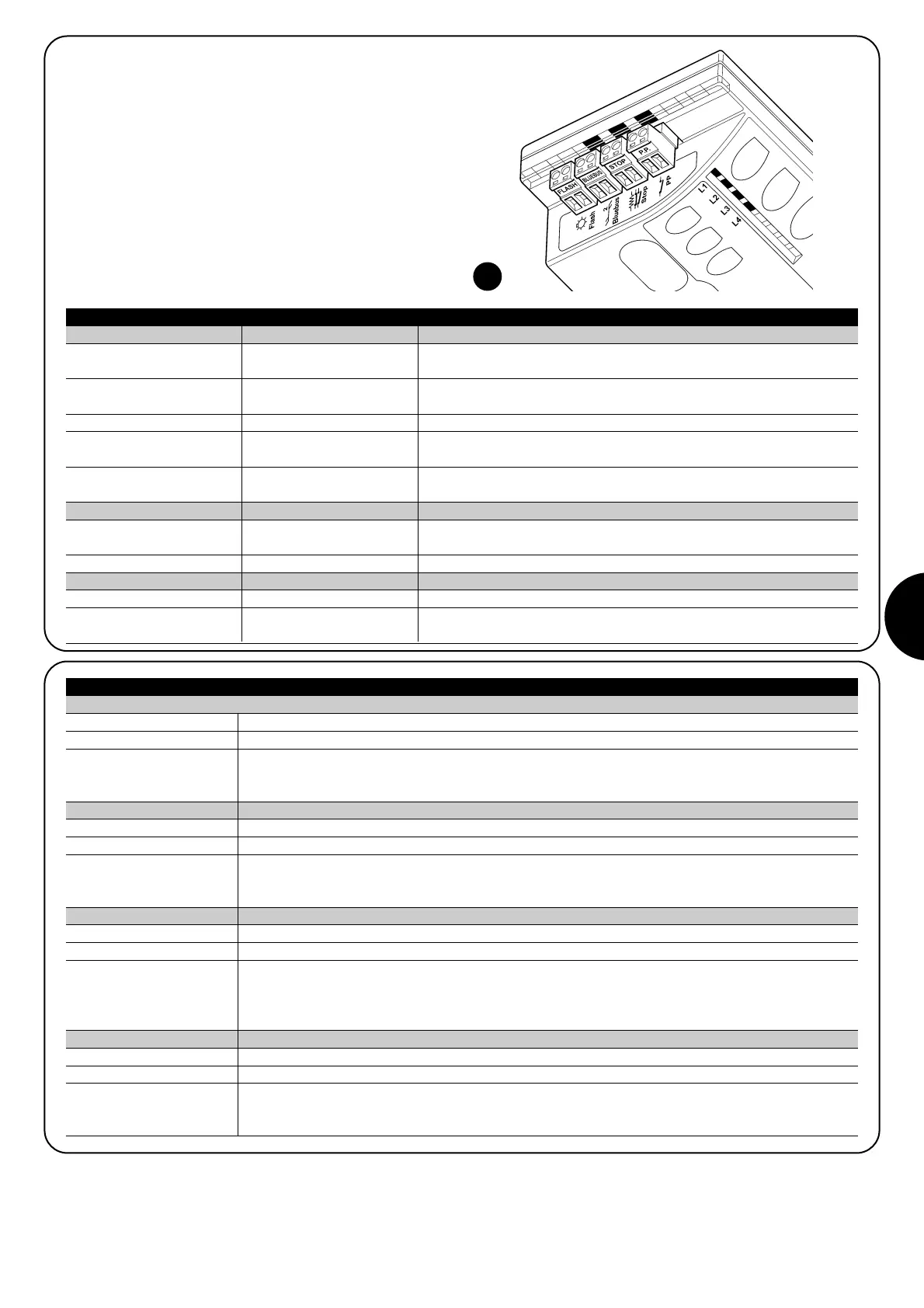

7.7.2) Sygnalizacja diodami w centrali
W centrali SPIN znajduje się zestaw diod, z których każda może
dostarczyć specyficznych sygnałów, tak podczas normalnej pracy jak i
w przypadku wystąpienia usterki.
Tabela Nr 25: diody przy zaciskach centrali
Anomalia
Sprawdzić czy jest zasilanie; sprawdzić czy nie zadziałały bezpieczniki; w takim przypadku
sprawdzić przyczynę ich zadziałania a potem wymienić je na nowe o tych samych wartościach
Włączona na stałe Poważna usterka
Jest to poważna usterka; spróbować wyłączyć na chwilę centralę; jeśli stan się utrzymuje
jest to poważne uszkodzenie i wymaga wymiany obwodu elektronicznego centrali
Jedno mignięcie na sekundę Wszystko OK Prawidłowe działanie centrali
2 szybkie mignięcia Zmiana stanu wejść
Jest to normalne przy zmianie jednego z wejść: PP, STOP, zadziałanie
fotokomórek, albo gdy jest używany nadajnik radiowy.
Seria mignięć przedzielonych
jednosekundową przerwą
Różne
Jest to ta sama sygnalizacja jak w lampie ostrzegawczej lub migającym
światełkiem nocnym. Patrz Tabela nr 24.
Wyłączona Zadziałanie wejścia STOP Sprawdzić urządzenia podłączone do wejścia STOP
Włączona Wszystko OK Wejście STOP aktywne
Wyłączona Wszystko OK Wejście PP nie aktywne
Włączona Zadziałanie wejścia PP Normalne, jeśli rzeczywiście jest aktywne urządzenie podłączone do wejścia PP
48
Dioda L1 Opis
• Programowanie funkcji w toku
• Jeśli miga wraz z L4, to wskazuje że należy wykonać fazę wczytywania pozycji otwarcia i zamknięcia bramy
(patrz rozdział “4.3 Programowanie pozycji otwarcia i zamknięcia bramy”).
Dioda L3 Opis
Dioda L2 Opis
Dioda L4 Opis
Wyłączona
Tabela Nr 26: diody przy przyciskach centrali
Podczas normalnej pracy wskazuje: „Zamknięcie automatyczne” nie aktywne
Podczas normalnego działania wskazuje: „Zamknięcie automatyczne” aktywne
• Programowanie funkcji w toku
• Jeśli miga razem z L2, wskazuje że należy wykonać fazę rozpoznania urządzeń
(patrz rozdział „4,2 Rozpoznanie dołączonych urządzeń”).
Włączona
Miga
Wyłączona Podczas normalnego działania wskazuje: „Zamknij Po Foto” nie aktywne.
Podczas normalnego działania wskazuje: „Zamknij Po Foto” aktywne.
• Programowanie funkcji w toku
• Jeśli miga razem z L1, wskazuje że należy wykonać fazę rozpoznania urządzeń
(patrz rozdział „4,2 Rozpoznanie dołączonych urządzeń”).
Włączona
Miga
Wyłączona Podczas działania normalnego wskazuje “Siłę silnika” dla bram “ciężkich”.
Podczas działania normalnego wskazuje “Siłę silnika” dla bram “lekkich”.
Podczas normalnego działania wskazuje: „Stand-By” nie aktywne
Podczas normalnego działania wskazuje: „Stand-By” aktywne
• Programowanie funkcji w toku
• Jeśli miga razem z L3, wskazuje, że należy wykonać fazę rozpoznania długości bramy
(patrz rozdział „4.3 Programowanie pozycji otwarcia zamknięcia bramy”).
Włączona
Miga
Wyłączona
Włączona
Miga
