各部の名称と働き
概要

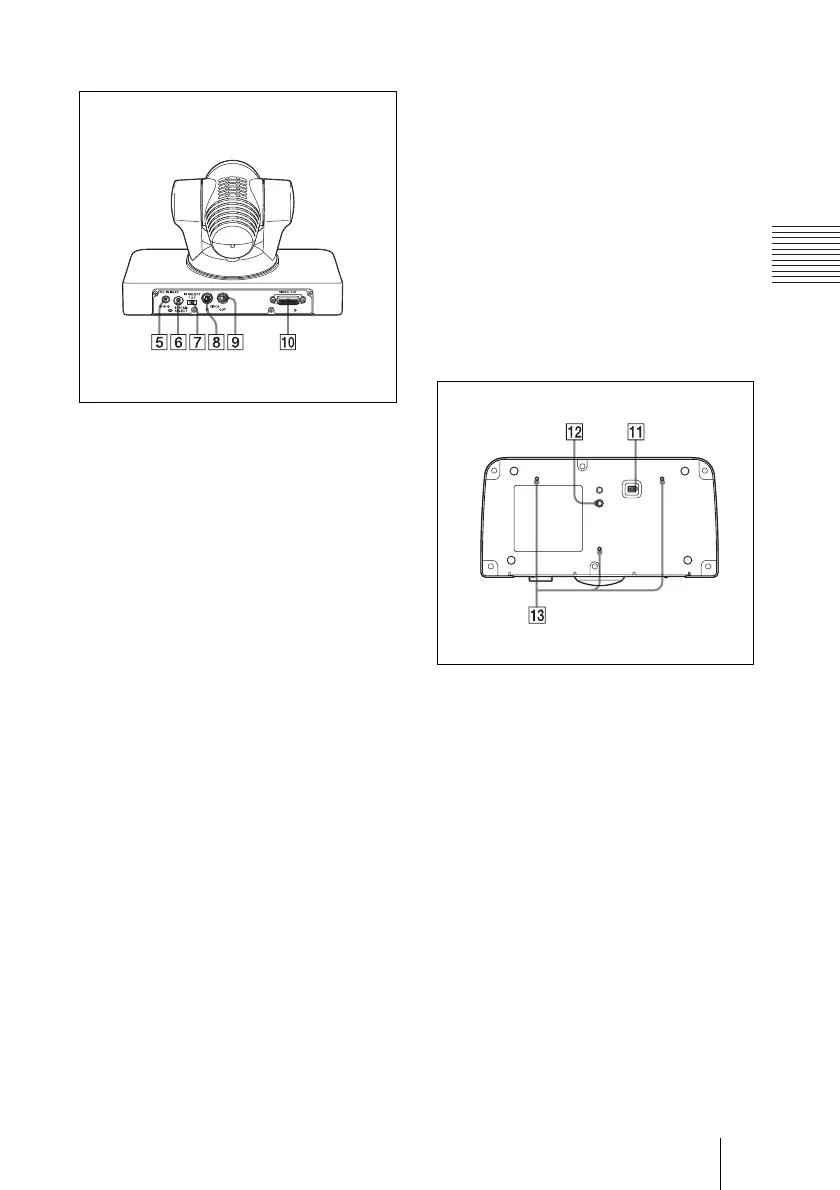

背面
E DCIN12 V 端子
付属の AC 電源アダプターを接続し
ます。
F SYSTEMSELECT スイッチ
VIDEOOUT 端子から出力する映
像信号の出力方式の設定に使用しま
す。
詳しくは、「SYSTEMSELECT ス
イッチの設定」（12 ページ）をご覧
ください。
G IRSELECT スイッチ
複数のカメラを 1 台のリモコンで操
作するとき、カメラ番号を決めま
す。
H VISCAIN 端子
RS-232C で通信する場合に接続しま
す。複数のカメラを接続するとき
は、前のカメラの VISCAOUT 端
子と接続します。
I VISCAOUT 端子
複数のカメラを接続するとき、次の
カメラの VISCAIN 端子と接続しま
す。
J VIDEOOUT 端子
本機からの映像をアナログコンポー
ネント信号として出力します。デジ
タル信号も、この端子から出力しま
す。
底面
K BOTTOM スイッチ
RS-232C のボーレートの切り換え、
リモコン信号出力のオン／オフの設
定、Sync を付加する／しないの設
定に使用します。
詳しくは「BOTTOM スイッチの設
定」（13 ページ）をご覧ください。
L 三脚取り付け用ネジ穴
（1/4-20UNC）
三脚を使用するとき、このネジ穴を
使って固定します。
M 取り付け用ネジ穴（M3）
金具などに安全に固定する場合にこ
のネジ穴を使用します。
