Aansluiten van de apparatuur
Aardleiding
(niet bijgeleverd)
FM draadantenne
(bijgeleverd)
AM kaderantenne
(bijgeleverd)
z
Op plaatsen met een problematische FM-ontvangst
Sluit via een 75-ohm coaxiaalkabel (niet bijgeleverd) een FM
buitenantenne aan op de tuner/versterker, zoals hieronder
aangegeven.
Belangrijk
Als u de tuner/versterker aansluit op een buitenantenne,
dient deze geaard te worden, ter bescherming tegen
blikseminslag. Sluit de aardingsdraad nooit aan op een
gasleiding; gezien de kans op een gasexplosie is dit uiterst
gevaarlijk.
Opmerking
Gebruik in geen geval de y SIGNAL GND platenspeler-
aardaansluiting voor het aarden van de tuner/versterker.
Antenne-aansluitingen
Verbind de met de
AM kaderantenne AM aansluitklemmen
FM draadantenne FM 75Ω COAXIAL stekkerbus
Na het aansluiten van de antennes
• Om het oppikken van stoorsignalen te voorkomen, mag
u de AM kaderantenne niet te dicht bij de tuner/
versterker of een TV-toestel zetten.
• Strek de FM draadantenne zo ver mogelijk uit.
• Na het aansluiten van de FM draadantenne legt of
hangt u deze zo horizontaal mogelijk.

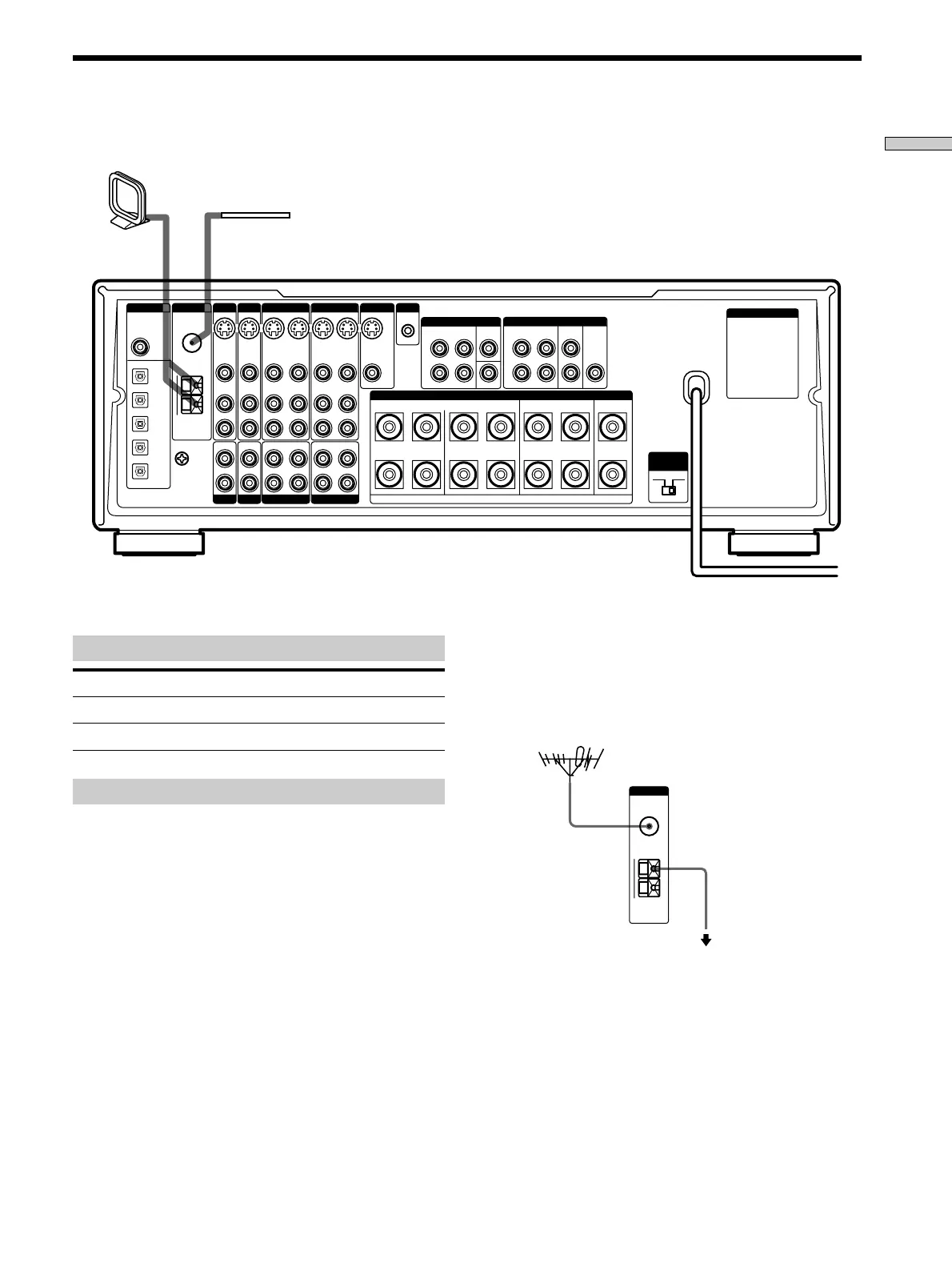

Aansluiten van de antennes
naar een
aardpunt
FM buitenantenne
Tuner/versterker
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
L
R
FRONT REAR CENTER
5.1 INPUT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
WOOFER
